Durch das Ausschalten über die Fernbedienung wird der
MINI TUN nicht gänzlich vom Netz getrennt, sondern geht
in den Standby Modus über. Dieser Zustand wird durch das
Aufleuchten eines Minuszeichens am rechten Rand in der
unteren Displayzeile der Anzeige signalisiert.
Aus dem Standby Modus kann das Gerät über ein Drehen
oder Drücken des Multifunktionsknopfes oder Drücken der
ON bzw. einer Stationstaste Taste auf der Fernbedienung
wieder eingeschaltet werden.
Multifunktionsknopf
2
Dieser Multifunktionsknopf ist die zentrale Bedieneinheit am
Gerät selbst. Im Grundzustand lässt sich die Empfangs-
frequenz einstellen. Mit Hilfe des integrierten Druck-
kontaktes lassen sich durch eine Menüstruktur viele
Funktionen des Gerätes einstellen und steuern. Ähnlich
einer Bestätigungstaste am Computer müssen geänderte
Werte im jeweiligen Menüpunkt durch Drücken bestätigt
werden. Eine genaue Aufstellung der möglichen
Funktionen, der Struktur und Menüpunkte wird getrennt
beschrieben.
RESTEK MINI TUN
Seite 11 von 24

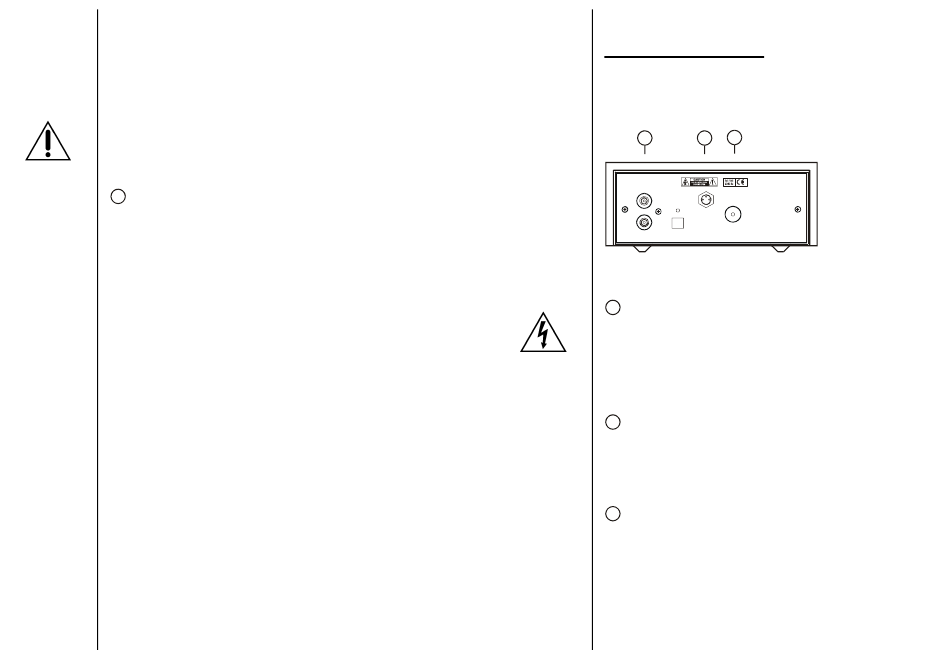

Übersicht Rückseite
An der Rückseite des MINI TUN erfolgt der Anschluss der
Antenne, der analogen und digitalen Ausgänge sowie das
Steckernetzteil.
2
3
1
MINI TUN
RESTEK
L
R
A OUT
D OUT
ANTENNA
POWER
1
Anschlussbuchse zur Verbindung mit dem Steckernetzteil.
Bei der Inbetriebnahme ist darauf zu achten, dass das
Steckernetzteil erst mit dem Netz verbunden wird, wenn
alle sonstigen Verbindungen am Tuner schon hergestellt
sind.
ANTENNA
2
An diese Buchse kann eine Stab- oder Außenantenne für
den DAB und UKW Bereich über eine F Buchse ange-
schlossen werden.
A OUT und D OUT
3
Dies sind die analoge und digitale Ausgänge zum
Anschluss an einen Vorverstärker oder Digital Analog
Wandler. Der Anschluss eines Vorverstärkers mit
unsymmetrischer Beschaltung erfolgt über die
Cinchbuchsen. Der Anschluss eines Digital Analog
Wandlers erfolgt über eine TOSLINK Verbindung.
RESTEK MINI TUN
Seite 12 von 24
