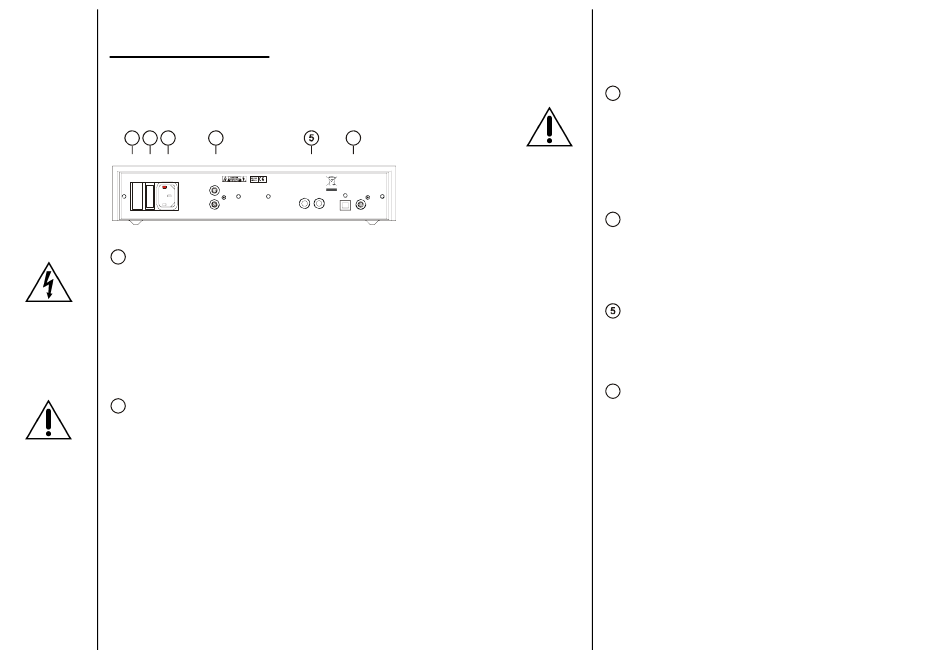

Übersicht Rückseite
An der Rückseite des MINI SAT erfolgt der Anschluss der SAT
Versorgung, der Anschluss der digitalen und analogen Ausgänge
sowie die Stromversorgung.
2
3
1
4
MINI SAT
RESTEK
I
HANDMADE IN GERMANY
L
0
R
POWER
OUT
POWER
1
Anschlussbuchse zur Verbindung mit dem Netz.
Bei der Inbetriebnahme ist darauf zu achten, dass die
Stromversorgung mit dem Netz erst verbunden wird, wenn
alle sonstigen Verbindungen am DVB-S audio only Tuner
schon hergestellt sind. Der Tuner ist immer erst nach dem
Einstecken des Netzkabels einzuschalten und umgekehrt
muss der Tuner erst ausgeschaltet werden bevor das Kabel
vom Netz getrennt bzw. gezogen wird.
ON OFF Netzschalter
2
Durch Betätigung dieses Schalters wird der MINISAT
elektrisch ein- bzw. ausgeschaltet. Mit diesem Schalter
erfolgt eine komplette Trennung vom Netz.
Nur wenn dieser Schalter auf ON steht, kann das Gerät mit
der Fernbedienung aus- und wieder eingeschaltet werden.
Durch das Ausschalten über die Fernbedienung wird der
MINISAT nicht gänzlich vom Netz getrennt, sondern geht in
den Standby Modus über. Dieser Zustand wird durch das
dunkle Aufleuchten eines Minuszeichens am rechten Rand
des Displays
-
signalisiert.
Aus dem Standby Modus kann das Gerät über ein Drehen
oder Drücken des Multifunktionsknopfes oder Drücken der
ON-Taste oder einer der Zahlen 0 bis 9 auf der Fern-
bedienung wieder eingeschaltet werden.
RESTEK MINI SAT
6
DE 63702507
LNBIN
LNBOUT
TOSLINK
DIGITAL
Seite 15 von 33
Zwischen dem Aus- und Wiedereinschalten sollte eine
Pause von ca. 30 Sekunden eingehalten werden.
Sicherung
3
Sollte das Gerät nach dem Einschalten überhaupt keine
Texte am Display aufleuchten lassen, so kann geprüft
werden ob die Sicherung durchgebrannt ist und
gegebenenfalls durch eine neue 500 mAT ersetzt werden.
Sollte im Anschluss die Sicherung wieder durchbrennen, so
muss das Gerät zu einer Fachwerkstatt gebracht werden.
OUT L und OUT R
4
Dies sind die Ausgänge zum Anschluss an einen
Vorverstärker, Endverstärker oder an aktive Laut-
sprecherboxen mit unsymmetrischer Beschaltung über die
Cinchbuchsen.
LNB IN und LNB OUT
Hier werden die Kabel vom LNB der SAT Schüssel
angeschlossen bzw. an einen weiteren SAT Receiver
weitergeleitet.
TOSLINK und DIGITAL
6
Hier werden die digitalen Signale, auch für AC3,
ausgegeben.
RESTEK MINI SAT
Seite 16 von 33
