Allgemeine Beschreibung; Lieferumfang; Gehäuse - NZR EcoCount SL-E Bedienungsanleitung

• Relativer Vorwärts - und Relativer Rückwärtszähler
• Wirkenergie in bis zu 2 Tarifen in kWh und Wh
• Ausgabe der Wirkleistung (inkl. Grenzwertüberwachung), der Blindleistung, der Span-
nung und des Stroms pro Phase L1, L2, L3.
• Ausgabe des Leistungsfaktors (cos phi) pro Phase L1, L2, L3
Die einzelnen Funktionen und deren Einstellmöglichkeiten werden im Rahmen der zuge-
hörigen Parameterfenster erläutert.

3.0 ALLGEMEINE BESCHREIBUNG

3.1 Lieferumfang

Bevor Sie mit dem Einbau und der Inbetriebnahme beginnen, kontrollieren Sie bitte den
Inhalt des Kartons auf Vollständigkeit.
1 Kommunikationsmodul SL-E KNX
1 Beipackzettel / KNX Secure QR Code
Hinweis: Die Produktdatenbank EcoCount SL-E_KNX.knxprod mit der Applikation EZD-
FW-22 oder EZD-SEC (Secure) kann kostenlos unter www.nzr.de heruntergeladen werden.
3.2 Allgemeine Beschreibung
Das Erweiterungsmodul KNX ist ausschließlich für die Erfassung und Übertragung von
Messdaten in Verbindung des Elektrizitätszählers EcoCount SL-Generation gemäß der
technischen Beschreibung und nach ordnungsgemäßer Installation zu verwenden.

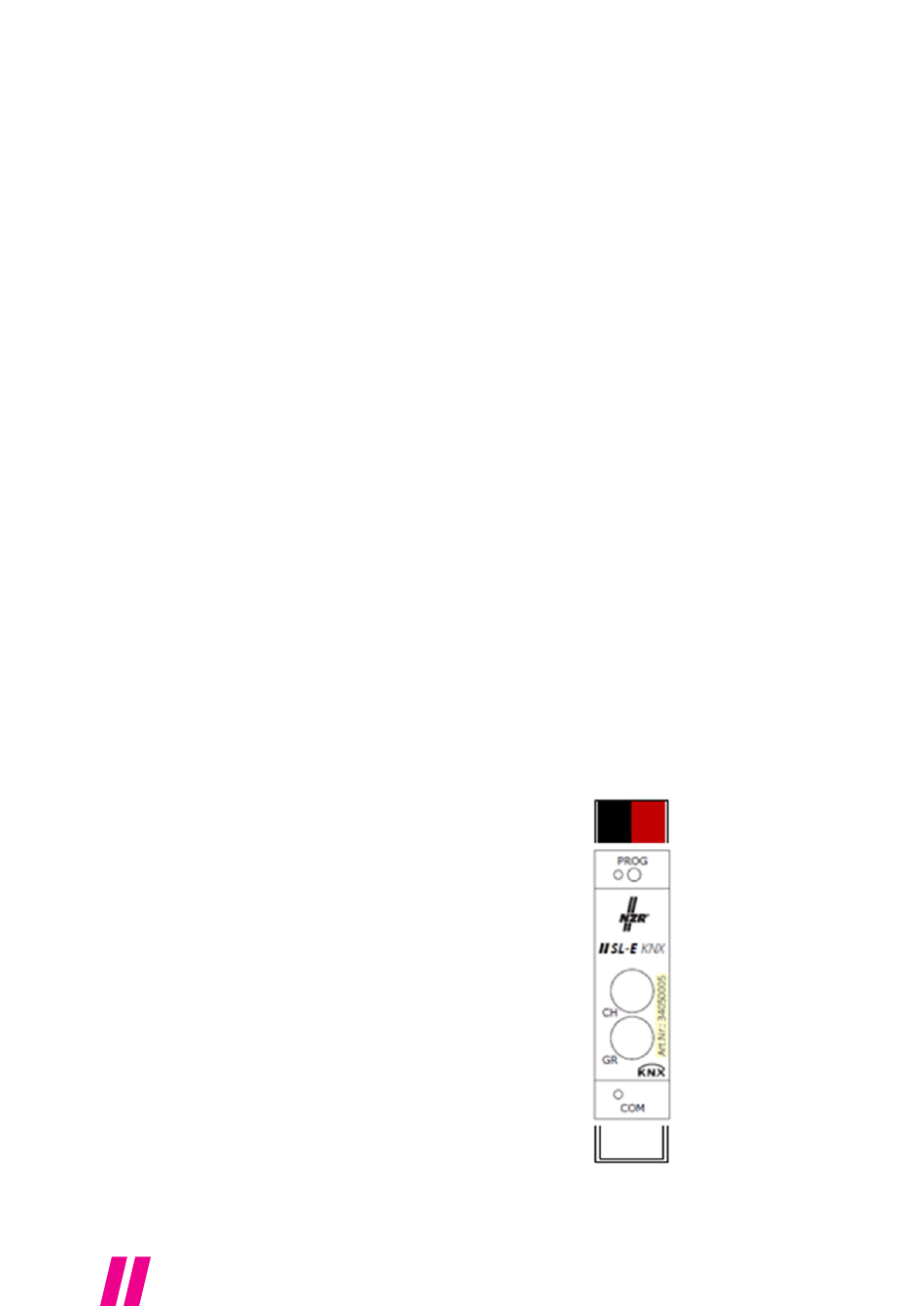

3.3 Gehäuse
• Anschlussklemmen des KNX-Busses (-, +)
• Programmiertaster PROG
• Drehkodierschalter zur Einstellung der
Verbindungsnummer. Die Verbindungsnummer
setzt sich aus der Kanalnummer (CH) und einer
Gruppennummer (GR) zusammen.
CH und GR auf 0 = Programmierung per ETS
• COM (Kommunikation)
• IR-Schnittstelle zum EcoCount SL (seitlich links)
• Schienenschnapper
