Hark 136 ECOplus Aufbau- Und Bedienungsanleitung Seite 8

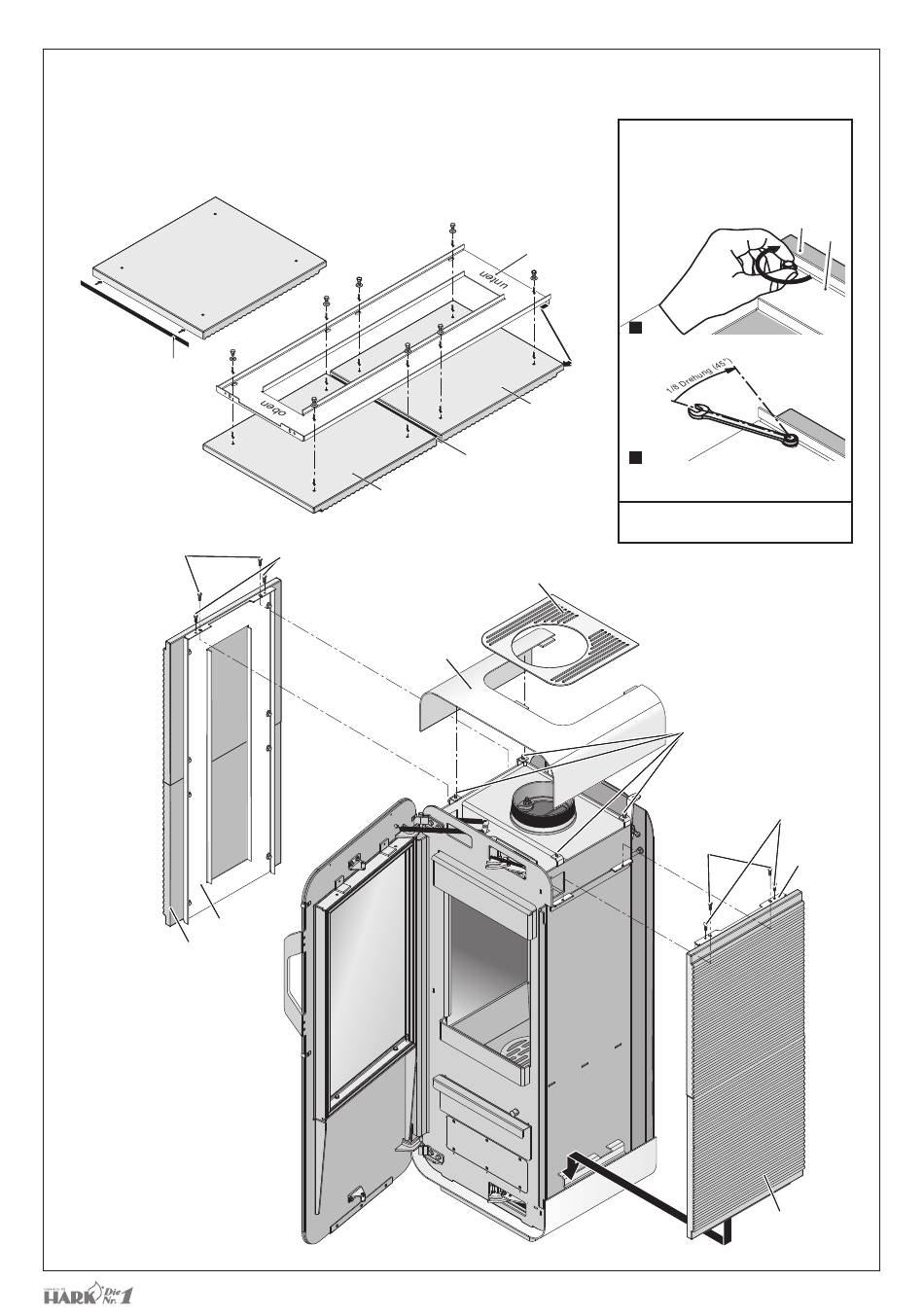

Abbildung D
Hark 136 ECOplus Montage
Montage Halterahmen an die Seitenkacheln
1. Kleben Sie das Dichtband an eine Seitenkachel.
2. Legen Sie die Seitenkacheln an einander.
3. Schrauben Sie den Halterahmen an die Kacheln.
Dichtung
Befestigungsschrauben
der Seitenverkleidung
am Korpus
Halterahmen
Seitenkachel
im Kamin- & Kachelofenbau
Seitenkachel
Einstellschrauben
zum Ausrichten der
Seitenverkleidung
Konvektionsluftgitter
Deckhaube
-8-
Montage von Halterungen
an Kachel-Verkleidungsteilen
In den Seitenkacheln sind zur Befestigung des
Halterahmens Gewindeeinsätze eingepresst.
In diese Gewindeeinsätze werden die
Befestigungsschrauben des Halterahmens
(ohne Kraftaufwand) eingeschraubt.
Halterahmen
1.
Drehen Sie die Befestigungsschrauben
der Halterung handfest in die Gewindeeinsätze.
Seitenkachel
2.
Dichtung
Drehen Sie mit einem geeigneten Werkzeug
die Befestigungsschrauben 1/8 Drehung ohne
Kraftaufwand weiter.
Achtung: Wird eine Schraube fester gedreht, führt dies
evtl. zu einem Durchdrehen des Gewindeeinsatzes im
Verkleidungsteil und die Verbindung hat keinen Halt!
Kachel
Halterung
vier Gewindestifte dienen
als Verschiebesicherung
und Höhennivellierung der
Deckhaube
Einstell-
schrauben
zum Aus-
richten der
Seitenver-
Befestigungs-
kleidung
schrauben der
Seitenverkleidung
Halte-
am Korpus
rahmen
Seitenkachel
Kaminofen Hark 136 ECOplus
