Aufbau- und Bedienungsanleitung
Dauerbrandofen HARK 70
Die Aufbau- und Bedienungsanleitung ist vor Beginn aller
Arbeiten aufmerksam zu lesen und zu beachten. Nichtbeachtung
kann zur Beeinträchtigung der Sicherheit und zum Erlöschen der
Gewährleistung führen!
Weiterhin sind sämtliche, die Aufstellung und Installation von
Dauerbrandöfen betreffenden Vorschriften und Normen unbedingt
zu beachten (Musterbauordnung, Bauordnung der einzelnen
Bundesländer, Feuerungs verordnungen, DIN 18160 Teil 1
und Teil 2, EN 13384, EN 13240 sowie örtliche Vorschriften).
Um die Einhaltung der genannten Normen und Vorschriften zu
gewährleisten, ist vor der Installation des Dauerbrandofens der
zustän dige Schornsteinfegermeister zu informieren. Er wird Sie
beraten und den ordnungsgemäßen Anschluss des Dauerbrand-
ofens prüfen.
Räumliche Voraussetzung
Voraussetzung für den Aufbau des Dauerbrandofens ist eine
ebene, trag fähige Stellfläche, die aus nicht brennbaren Baustoffen
besteht oder durch eine nicht brennbare Unterlage geschützt sein
muss. Die Unterlage ist so zu bemessen, dass sie mindestens
50 cm über die Feuerraumöffnung bzw. Grundfläche des Ofens
hinausragt. Im HARK- Zubehörprogramm finden Sie hierfür ge-
eignete Bodenplatten. Von der Rückseite und den Seiten flächen
der Dauerbrandofen verkleidung ist ein Wandabstand von 30 cm
einzuhalten.
Im Strahlungsbereich des Brennraumes muss zu brennbaren
Bauteilen, Möbeln, Dekostoffen und ähnlichem ein Mindest-
abstand von 80 cm eingehalten werden (gemessen von der
Vorderkante der Feuerraum öffnung). Der Abstand kann auf 40 cm
verringert werden, wenn ein beidseitig belüfteter Strahlungsschutz
vorhanden ist (Abb. A).

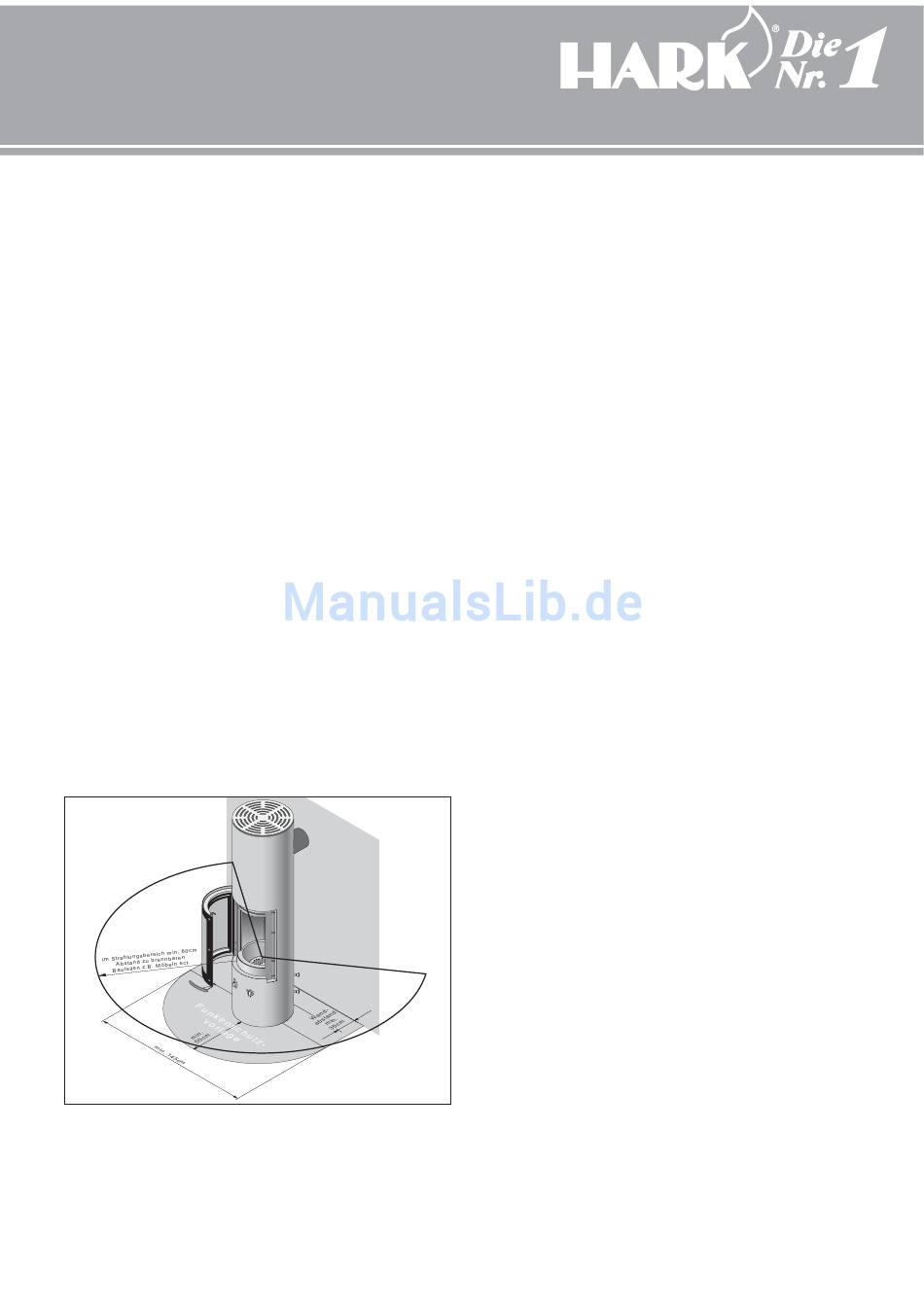

Abbildung A
Frischluftzufuhr
Da Dauerbrandöfen raumluftabhängige Feuerstätten sind, die
Ihre Verbrennungsluft aus dem Aufstellraum entnehmen, muss der
Betreiber für ausreichende Verbrennungsluftzufuhr sorgen!
Dauerbrandöfen der Bauart 1 (selbstschließende Feuerraumtür)
im Kamin- & Kachelofenbau
benötigen ein Raum volumen von mindestens 4 m
Nennwärmeleistung. Bei kleineren Räumen, abgedichteten
Fenstern und Türen oder sonstigen Beeinträchti gungen einer
ausreichenden Luftzufuhr (zum Beispiel weitere Feuer stätten,
mechanische Entlüftungen), muss für eine zu sätzliche Frisch-
luftzufuhr gesorgt werden, z. B. durch den Einbau einer Luftklap-
pe in der Nähe des Dauerbrandofens oder die Verlegung einer
Verbrennungsluftleitung nach außen oder in einen gut belüfteten
Raum (ausgenommen Heizungskeller). Die Verbrennungsluftleitung
sollte mit einer Absperrklappe in Ofen nähe versehen werden.
Beim Betrieb mehrerer Feuerstätten in einem Aufstellraum oder
in einem Luftverbund ist für jede Feuerstätte eine separate Ver-
brennungs luft leitung zu erstellen oder eine Leitung entsprechend
groß zu dimen sionieren.
Eine Küchendunstabzughaube, die sich im Raumluftverbund mit
dem Dauerbrandofen befindet, kann den Betrieb der Feuerstätte
ebenfalls be einträchtigen, da sie dem Raumverbund große
Mengen Luft entzieht. Diese Luft muss dem Raumverbund durch
eine entsprechend große Verbrennungsluftleitung wieder zuge-
führt oder die Dunstabzughaube mit einem Fensterkontakt-
schalter versehen werden.
Insbesondere bei fugendichten Fenstern und Türen ist für aus-
reichende Verbrennungsluft zu sorgen!
Bei dem Dauerbrandofen Hark 70 besteht darüber hinaus
die Möglichkeit, eine Verbrennungsluftleitung mit Hilfe eines
Flexrohres aus dem Außenbereich direkt am Dauerbrandofen
anzuschließen. An der Rückseite des Dauerbrandofens befindet
sich ein Anschlussstutzen für die „externe Verbrennungsluftzufuhr"
(siehe Abb. B), an den das Flexrohr mit Hilfe einer Klemmschelle
angeschlossen werden kann. Die Materialien für die Frischluft-
leitung sind im HARK – Zubehörprogramm erhältlich. Diese
„externe Verbrennungsluft zufuhr" ist bei Niedrigenergiehäusern
mit einer kontrollierten Be- und Entlüftung erforderlich, um das
Verhältnis zwischen Be- und Entlüftung durch den Betrieb des
Dauerbrandofens nicht zu stören.
Schornstein und Rauchrohranschluss
Bei der Installation des Dauerbrandofens müssen die bestehenden
Gesetze der Landesbauordnung, örtliche feuerpolizeiliche und
baurechtliche Vorschriften beachtet werden.
Der Dauerbrandofen muss an einen, für feste Brennstoffe
geeigneten, Schornstein angeschlossen werden.
Der Schornstein ist entsprechend den Anforderungen der DIN
18160 Teil 1 auszuführen und nach EN 13384 zu bemessen.
Für den Rauchrohranschluss bietet die Firma HARK im
Zubehörprogramm komplette
Dauerbrandofen an. Die originalen HARK-Rauchrohre und
HARK-Rauchrohrknie ermöglichen eine einfache Montage
des Dauerbrandofens.
Schornsteinanschluss auch mit handelsüblichen Rauchrohren
durchführen.
-1-
