Klappenschloss, Rechteckig; Klappe Für Toiletten-Kassette - Dethleffs 5476 Bedienungsanleitung

7
Wohnen
7.2.4
Öffnen:
Schließen:
7.2.5
Öffnen:
52
Schlossgriff mit eingestecktem Schlüssel eindrücken und Schlüssel eine
viertel Umdrehung im Uhrzeigersinn drehen. Der Schlossgriff bleibt verrie-
gelt.
Schlüssel abziehen.

Klappenschloss, rechteckig

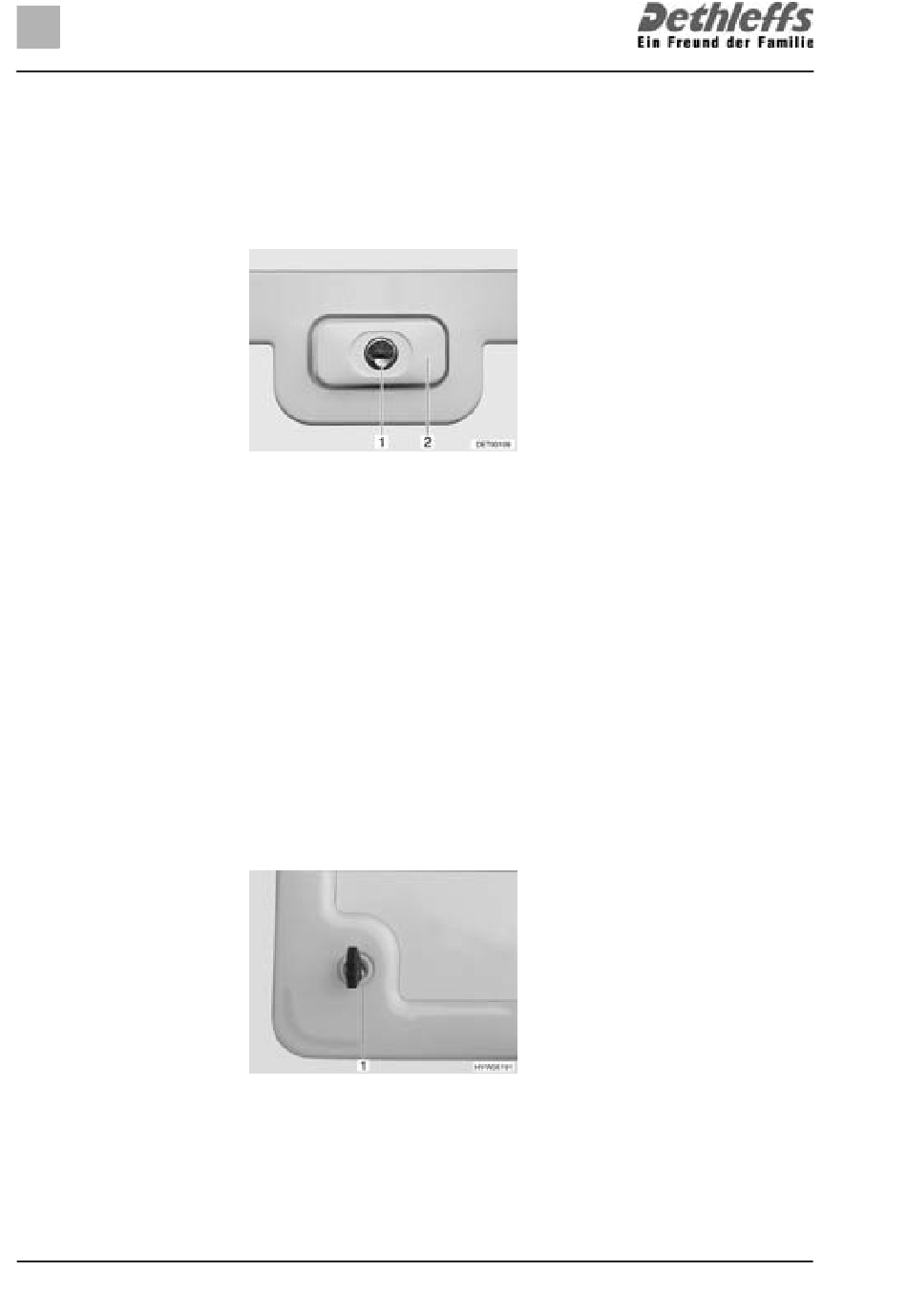

Bild 31 Klappenschloss, rechteckig,
verschlossen
Schlüssel in Schließzylinder (Bild 31,1) stecken und eine viertel Umdre-
hung drehen. Schlossgriff (Bild 31,2) schnappt heraus.
Schlüssel abziehen.
Schlossgriff eine viertel Umdrehung drehen. Das Klappenschloss ist
geöffnet.
Außenklappe vollständig schließen.
Schlossgriff drehen, bis er waagrecht steht. Das Klappenschloss ist jetzt
eingerastet, jedoch noch nicht verschlossen.
Schlüssel in Schließzylinder stecken.
Schlossgriff mit eingestecktem Schlüssel eindrücken und Schlüssel eine
viertel Umdrehung drehen. Der Schlossgriff bleibt verriegelt.
Schlüssel abziehen.
Klappe für Toiletten-Kassette
Bild 32 Klappe für Toiletten-Kassette
Schlüssel in Schließzylinder des Druckschlosses (Bild 32,1) stecken und
eine viertel Umdrehung drehen.
Schlüssel abziehen.
Beide Druckschlösser gleichzeitig mit dem Daumen drücken und Klappe
für Toiletten-Kassette öffnen.
