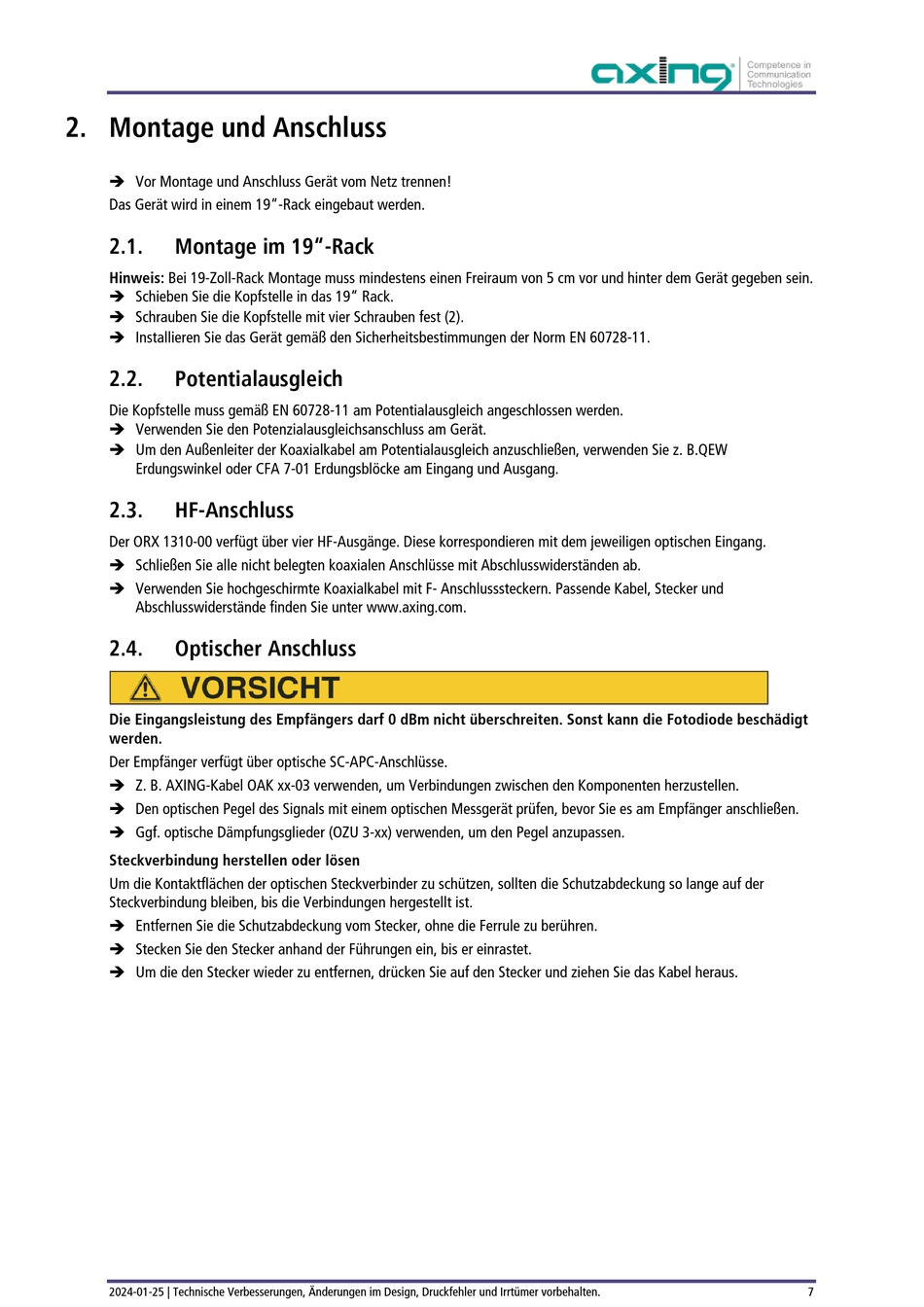

2. Montage und Anschluss

 Vor Montage und Anschluss Gerät vom Netz trennen!
Das Gerät wird in einem 19"-Rack eingebaut werden.
2.1.

Montage im 19"-Rack

Hinweis: Bei 19-Zoll-Rack Montage muss mindestens einen Freiraum von 5 cm vor und hinter dem Gerät gegeben sein.
 Schieben Sie die Kopfstelle in das 19" Rack.
 Schrauben Sie die Kopfstelle mit vier Schrauben fest (2).
 Installieren Sie das Gerät gemäß den Sicherheitsbestimmungen der Norm EN 60728-11.
2.2.

Potentialausgleich

Die Kopfstelle muss gemäß EN 60728-11 am Potentialausgleich angeschlossen werden.
 Verwenden Sie den Potenzialausgleichsanschluss am Gerät.
 Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen, verwenden Sie z. B.QEW
Erdungswinkel oder CFA 7-01 Erdungsblöcke am Eingang und Ausgang.
2.3.

HF-Anschluss

Der ORX 1310-00 verfügt über vier HF-Ausgänge. Diese korrespondieren mit dem jeweiligen optischen Eingang.
 Schließen Sie alle nicht belegten koaxialen Anschlüsse mit Abschlusswiderständen ab.
 Verwenden Sie hochgeschirmte Koaxialkabel mit F- Anschlusssteckern. Passende Kabel, Stecker und
Abschlusswiderstände finden Sie unter www.axing.com.
2.4.

Optischer Anschluss

Die Eingangsleistung des Empfängers darf 0 dBm nicht überschreiten. Sonst kann die Fotodiode beschädigt
werden.
Der Empfänger verfügt über optische SC-APC-Anschlüsse.
 Z. B. AXING-Kabel OAK xx-03 verwenden, um Verbindungen zwischen den Komponenten herzustellen.
 Den optischen Pegel des Signals mit einem optischen Messgerät prüfen, bevor Sie es am Empfänger anschließen.
 Ggf. optische Dämpfungsglieder (OZU 3-xx) verwenden, um den Pegel anzupassen.
Steckverbindung herstellen oder lösen
Um die Kontaktflächen der optischen Steckverbinder zu schützen, sollten die Schutzabdeckung so lange auf der
Steckverbindung bleiben, bis die Verbindungen hergestellt ist.
 Entfernen Sie die Schutzabdeckung vom Stecker, ohne die Ferrule zu berühren.
 Stecken Sie den Stecker anhand der Führungen ein, bis er einrastet.
 Um die den Stecker wieder zu entfernen, drücken Sie auf den Stecker und ziehen Sie das Kabel heraus.
2024-01-25 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
