3.2.2. Upstream-Kanäle 1 bis 4 konfigurieren

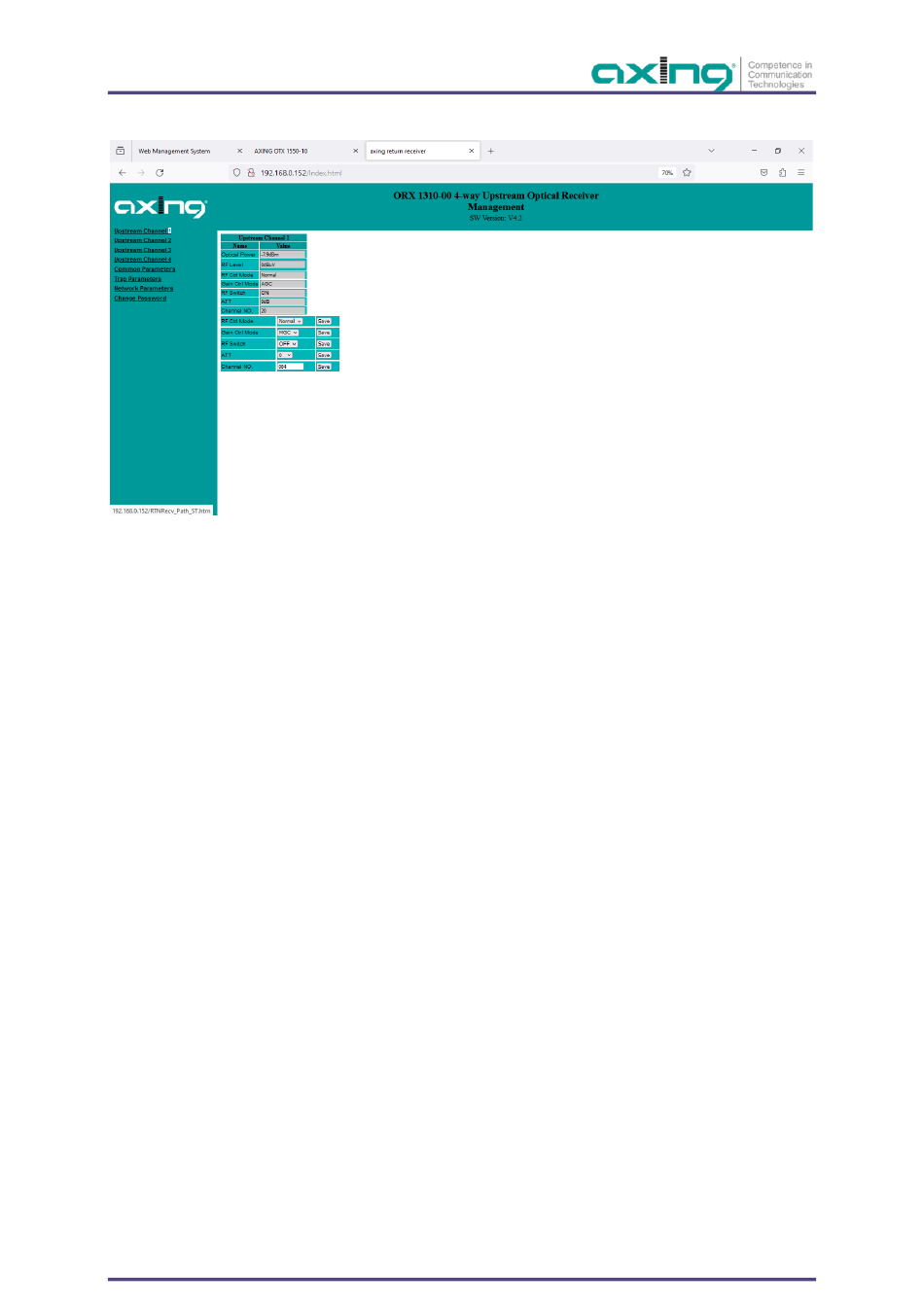

Für die Upstream-Kanäle 1 bis 4 können verschiedene Parameter konfiguriert werden.
Im oberen Teil des Dialogs werden die derzeit gemessenen oder konfigurierten Parameter angezeigt.
•
Optical Power = Optischer Eingangspegel in dBm
•
RF Level = HF-Ausgangspegel in dBµV
•
RF Ctrl Mode = Normal oder RFoG
•
Gain Ctrl Mode = AGC (Automatic Gain Control) oder MGC (Manual Gain Control).
•
RF-Switch: ON oder OFF.
•
ATT: Wenn MGC eingestellt ist, dann kann hier die konfigurierte Dämpfung in dB angezeigt.
•
Channel NO: Korrekturwert für die Anzeige des Ausgangspegels.
Für die Upstream-Kanäle 1 bis 4 können folgende Parameter konfiguriert werden. Hinweis: Sie müssen die Anzeige des
Browsers aktualisieren, damit die im oberen Anzeigebereich des Dialogs eingestellten Werte übernommen werden.
RF Ctrl Mode
Gain Ctrl Mode
RF Switch
ATT
Channel NO.
2024-01-25 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
Normal (continuous mode)
RFoG (burst mode)
Optical AGC on
Optical AGC off (MGC)
ON: HF-Ausgang ein
OFF: HF-Ausgang aus
Stellt den Dämpfungswert
in dB ein
Zahlenwert
Muss mit den übertragenden Fibre Nodes
übereinstimmen.
Im normalen (kontinuierlichen) Modus sind die Laser
der Fibre Nodes permanent eingeschaltet.
Im RFoG-Modus (Burst-Modus) werden die Laser nur
eingeschaltet, wenn die angeschlossenen
Kabelmodems senden.
Im RFoG-Modus ist das Rauschen geringer, weshalb
wir diesen Modus empfehlen.
Automatic Gain Control −10 ... 0 dBm
Manuell Gain Control −30 ... 0 dBm
( dieses Menü ist im RFoG-Modus verborgen )
Schaltet die HF dauerhaft aus.
( dieses Menü ist im RFoG-Modus verborgen )
0 ... 30 dB
Nur im normalen Modus, wenn MGC eingestellt ist
oder im RFoG-Modus
Setzt einen Korrekturwert für die Anzeige des
Ausgangspegels, der keinen Einfluss auf den
tatsächlichen HF-Ausgangspegel am entsprechenden
F-Ausgangsanschluss hat.
( dieses Menü ist im RFoG-Modus verborgen )
