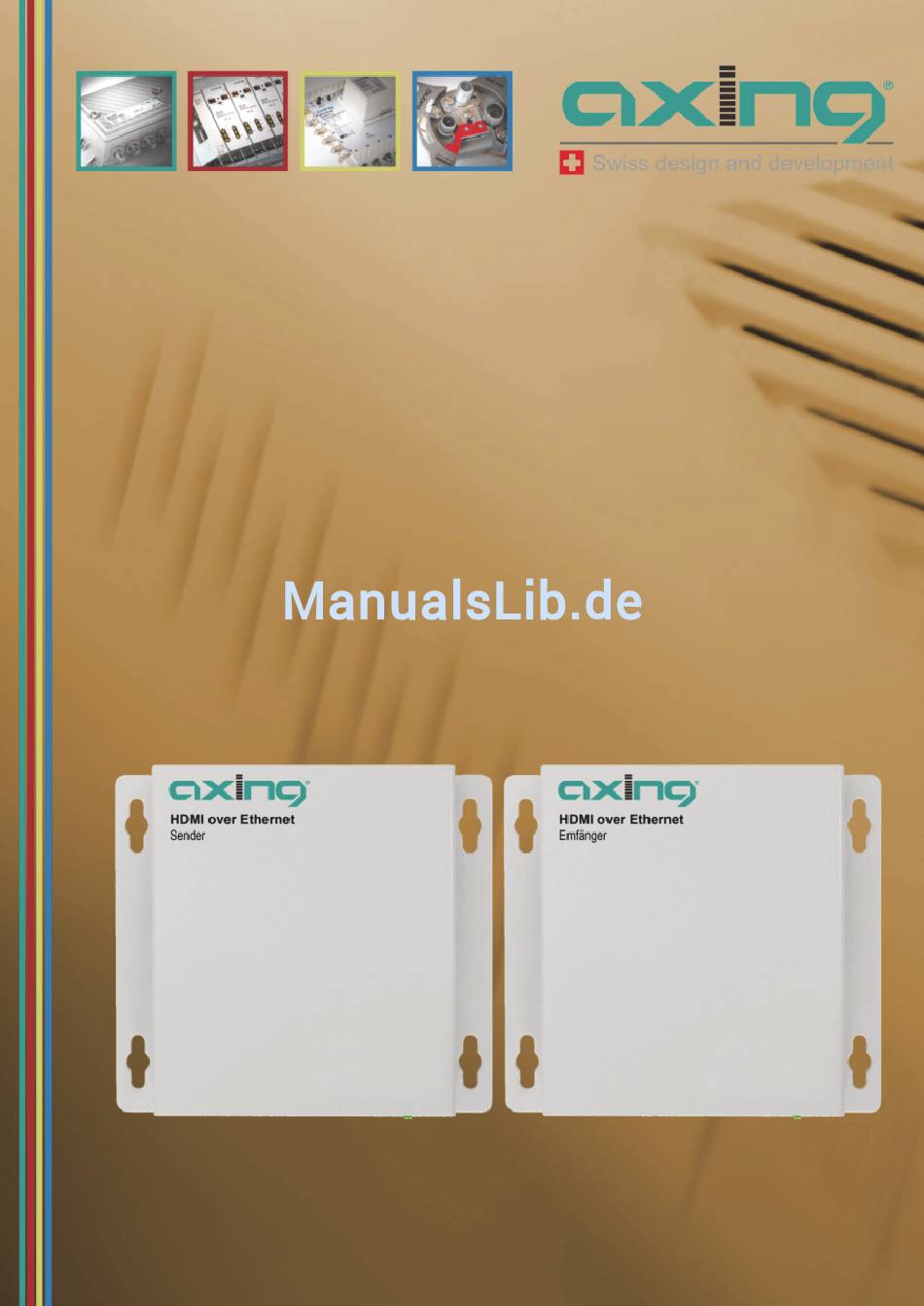

- Seite 1 HoE 1-0x BETRIEBSANLEITUNG HDMI over Ethernet...
-
Seite 2: Sicherheitshinweise
Ihr Gerät ist mit dem WEEE-Symbol markiert (Waste Electronics and Electrical Equipment). Dies bedeutet, dass elektrische und elektronische Komponenten nicht mit dem Restmüll entsorgt werden dürfen. Gebrauchte elektrische und elektronische Komponenten sind separat zu entsorgen, © AXING AG | Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten 2014-08-12... -
Seite 3: Inhaltsverzeichnis
Mehrere HDMI-Quellen..................... 8 Firmware Upgrade ....................8 Fehlerbehebung ........................9 Technische Daten ........................10 Notizen: ........................... 11 2014-08-12 © AXING AG | Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 4: Allgemeines
1 x HoE 1-01 HDMI over Ethernet Empfänger 1 x HoE 1-02 HDMI over Ethernet Sender 2 x Netzteil 1 x IR-Sender 1 x IR-Empfänger 2 x Bedienungsanleitung © AXING AG | Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten 2014-08-12... -
Seite 5: Produktbeschreibung
Kaskadierung mit Netzwerkswitches über 3 Ebenen HDMI mit HDCP kompatibel, unterstützt 480i bis 1080p60@8 Bit, 3D nicht unterstützt Unterstützt Rückkanal für IR Fernbedienungssignale (IR: 940nm, 38kHz) 2014-08-12 © AXING AG | Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 6: Installation
Empfänger jeweils in einem eigenen abgeschlossenen VLAN arbeiten. 1 2 3 1. DC-Anschluss 2. Reset 3. IR TX/IR RX 4. HDMI-Anschluss 5. Status Datenverkehr 6. Power LED 7. Ethernet RJ 45 Anschluss © AXING AG | Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten 2014-08-12... -
Seite 7: Netzwerkkonfiguration
Werkseinstellung zurück. Drücken Sie die Reset-Taste,- (z.B. mit einer Büroklammer),- ca. 5-10 Sekunden, bis die grüne Status LED erlischt. 3. Schließen Sie den HoE 1-0x mit einem LAN-Patchkabel an den PC / Laptop an. Die Status LED blinkt grün. 4. Geben Sie jetzt die IP-Adresse (Sender) 192.168.168.55 in den Web Browser Internet Explorer ein. -
Seite 8: Mehrere Hdmi-Quellen
6. Notieren Sie sich die neue IP-Adresse auf den beiliegenden Sticker „IP-Adresse“ und kleben den Sticker auf die Befestigungslasche. 7. Um sicher zu gehen, dass die HoE 1-0x korrekt erreichbar sind, können Sie im Web Browser die neue IP-Adresse eingeben und das Menüfenster sollte sich öffnen. -
Seite 9: Fehlerbehebung
1. Prüfen Sie, ob alle Power LEDs leuchten und tauschen/ersetzen Sie ggf. das Netzteil. 2. Prüfen Sie alle Kabelverbindungen auf festen Sitz. 3. Prüfen Sie, ob die HoE 1-0x Geräte mit der eingestellten IP-Adresse über den Web-Browser zu erreichen sind. -
Seite 10: Technische Daten
Reichweite des IR-Empfangers des HoE 1-01 Betriebsspannung 5 VDC Maximale Leistungsaufnahme Betriebstemperatur -5 - +35°C Luftfeuchtigkeitsbereich 5 - 90% RH Abmessung (B×H×T) 104 x 94 x 25 mm Gewicht (Sender/Empfänger) 220g © AXING AG | Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten 2014-08-12... -
Seite 11: Notizen
Notizen: 2014-08-12 © AXING AG | Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... - Seite 12 Betriebsanleitung HoE 1-0x | Notizen: © AXING AG | Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten 2014-08-12...
