Beachten Sie die dem Gerät beiliegenden Sicherheitshinweise!
Diese sind auch unter der folgenden Internetadresse abrufbar:
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf
Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung
beschrieben und insbesondere nach dem Stand der Technik.
Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleis-
tung übernommen!
EU-Konformitätserklärung
Hiermit erklärt die AXING AG, dass die Produkte mit CE-Kennzeichnung den
geltenden EU-weiten Anforderungen entsprechen.
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht
mit dem Restmüll, sondern separat entsorgen.
Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer
vorbehalten.

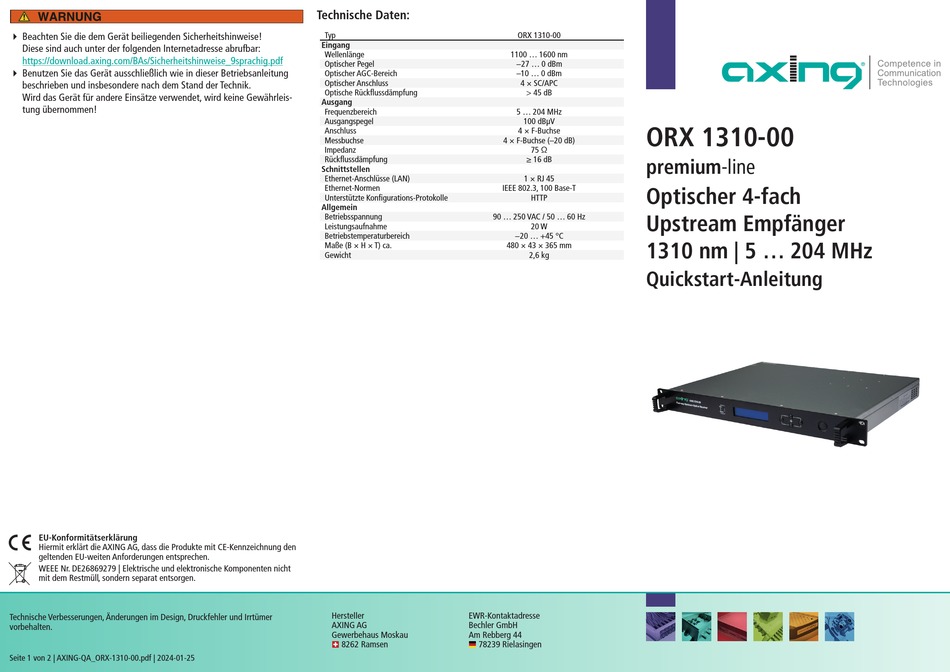

Seite 1 von 2 | AXING-QA_ORX-1310-00.pdf | 2024-01-25
Technische Daten:
Typ
Eingang
Wellenlänge
Optischer Pegel
Optischer AGC-Bereich
Optischer Anschluss
Optische Rückflussdämpfung
Ausgang
Frequenzbereich
Ausgangspegel
Anschluss
Messbuchse
Impedanz
Rückflussdämpfung
Schnittstellen
Ethernet-Anschlüsse (LAN)
Ethernet-Normen
Unterstützte Konfigurations-Protokolle
Allgemein
Betriebsspannung
90 ... 250 VAC / 50 ... 60 Hz
Leistungsaufnahme
Betriebstemperaturbereich
Maße (B × H × T) ca.
Gewicht
Hersteller
EWR-Kontaktadresse
AXING AG
Bechler GmbH
Gewerbehaus Moskau
Am Rebberg 44
8262 Ramsen
78239 Rielasingen
ORX 1310-00
1100 ... 1600 nm
−27 ... 0 dBm
–10 ... 0 dBm
4 × SC/APC
> 45 dB
5 ... 204 MHz
100 dBµV
ORX 1310-00
4 × F-Buchse
4 × F-Buchse (–20 dB)
75 Ω
≥ 16 dB
premium-line
1 × RJ 45
Optischer 4-fach
IEEE 802.3, 100 Base-T
HTTP
Upstream Empfänger
20 W
−20 ... +45 °C
1310 nm | 5 ... 204 MHz
480 × 43 × 365 mm
2,6 kg
Quickstart-Anleitung
