3.1.3.

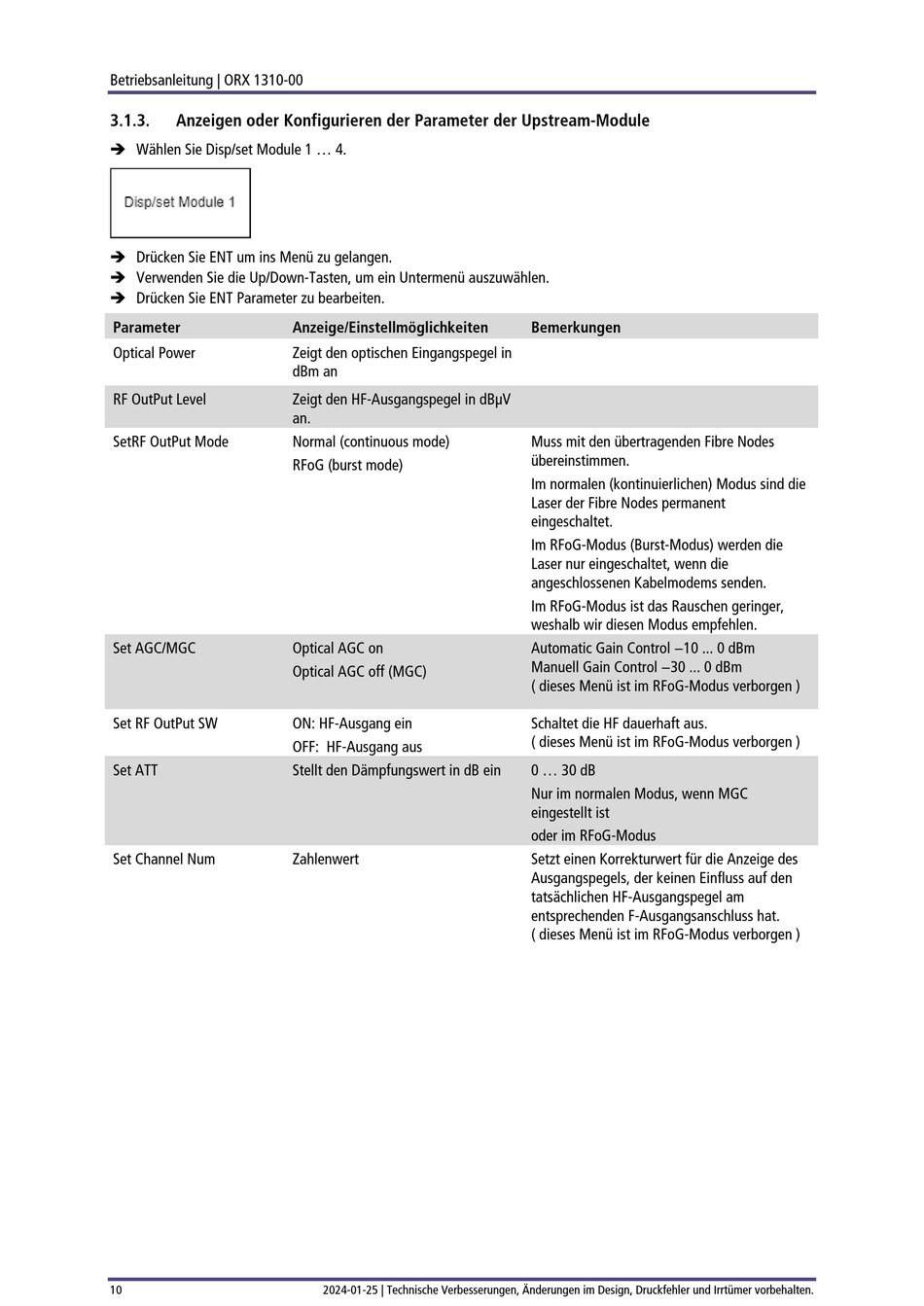

Anzeigen oder Konfigurieren der Parameter der Upstream-Module

 Wählen Sie Disp/set Module 1 ... 4.
 Drücken Sie ENT um ins Menü zu gelangen.
 Verwenden Sie die Up/Down-Tasten, um ein Untermenü auszuwählen.
 Drücken Sie ENT Parameter zu bearbeiten.
Parameter
Optical Power
RF OutPut Level
SetRF OutPut Mode
Set AGC/MGC
Set RF OutPut SW
Set ATT
Set Channel Num
10
Anzeige/Einstellmöglichkeiten
Zeigt den optischen Eingangspegel in
dBm an
Zeigt den HF-Ausgangspegel in dBµV
an.
Normal (continuous mode)
RFoG (burst mode)
Optical AGC on
Optical AGC off (MGC)
ON: HF-Ausgang ein
OFF: HF-Ausgang aus
Stellt den Dämpfungswert in dB ein
Zahlenwert
2024-01-25 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
Bemerkungen
Muss mit den übertragenden Fibre Nodes
übereinstimmen.
Im normalen (kontinuierlichen) Modus sind die
Laser der Fibre Nodes permanent
eingeschaltet.
Im RFoG-Modus (Burst-Modus) werden die
Laser nur eingeschaltet, wenn die
angeschlossenen Kabelmodems senden.
Im RFoG-Modus ist das Rauschen geringer,
weshalb wir diesen Modus empfehlen.
Automatic Gain Control −10 ... 0 dBm
Manuell Gain Control −30 ... 0 dBm
( dieses Menü ist im RFoG-Modus verborgen )
Schaltet die HF dauerhaft aus.
( dieses Menü ist im RFoG-Modus verborgen )
0 ... 30 dB
Nur im normalen Modus, wenn MGC
eingestellt ist
oder im RFoG-Modus
Setzt einen Korrekturwert für die Anzeige des
Ausgangspegels, der keinen Einfluss auf den
tatsächlichen HF-Ausgangspegel am
entsprechenden F-Ausgangsanschluss hat.
( dieses Menü ist im RFoG-Modus verborgen )
