ORX 1310-00
Optischer 4-fach Upstream-Empfänger
1310 nm | 5 ... 204 MHz
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für axing ORX 1310-00

Inhaltszusammenfassung für axing ORX 1310-00

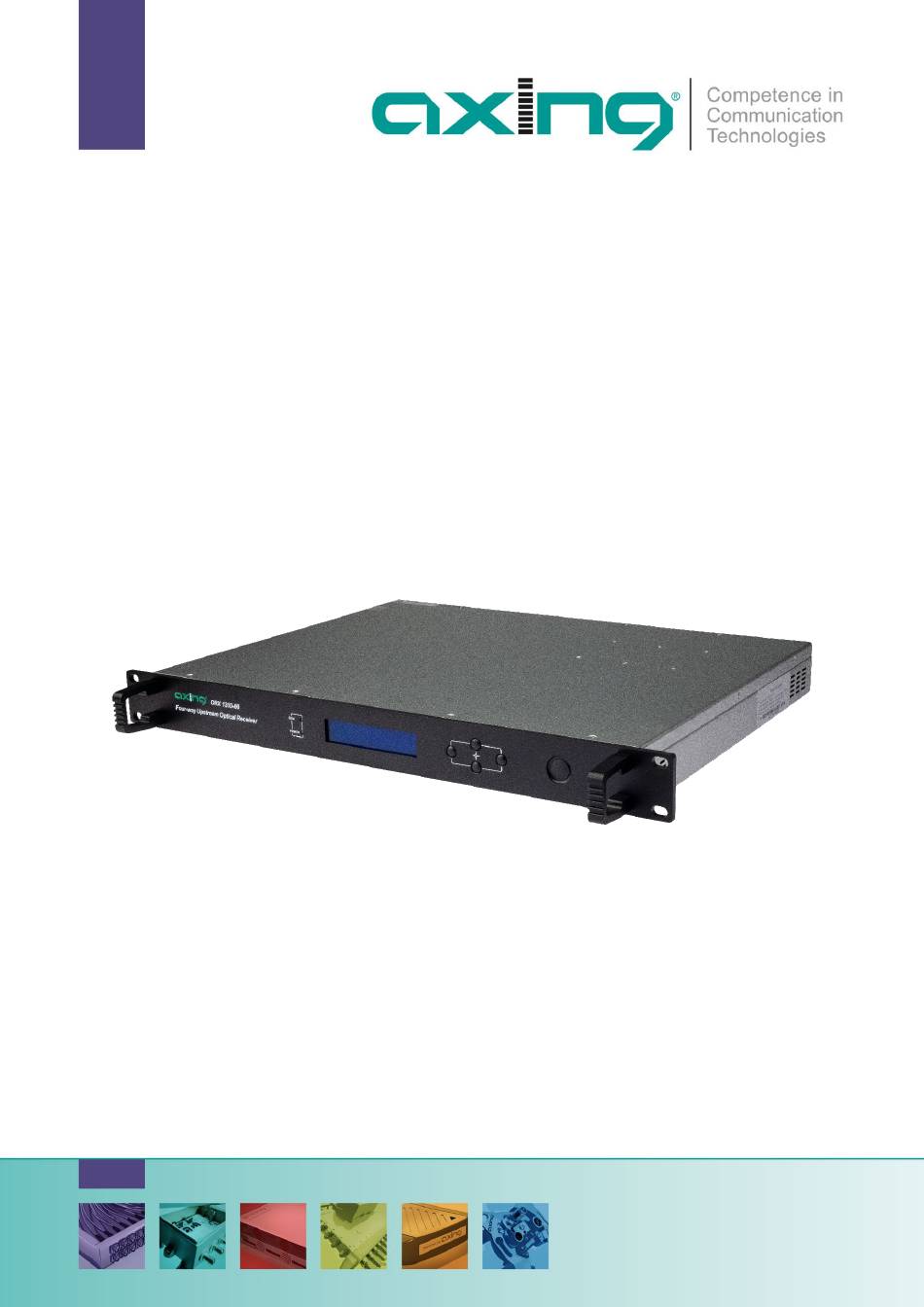

  • Seite 1 ORX 1310-00 Optischer 4-fach Upstream-Empfänger 1310 nm | 5 … 204 MHz Betriebsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Betriebsanleitung | ORX 1310-00 Inhaltsverzeichnis Produktbeschreibung ............................... 4 1.1. Allgemeines ................................4 1.1.1. Blockschaltbild .............................. 4 1.2. Lieferumfang ................................5 1.3. Zubehör .................................. 5 1.4. Applikationen ................................. 5 1.5. Anzeigeelemente und Anschlüsse .......................... 6 Montage und Anschluss ..............................7 2.1.
  • Seite 3  Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung beschrieben und insbesondere nach dem Stand der Technik. Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleistung übernommen! Hiermit erklärt die AXING AG, dass die gekennzeichneten Produkte den geltenden Richtlinien entsprechen.

  • Seite 4: Produktbeschreibung

    Betriebsanleitung | ORX 1310-00 1. Produktbeschreibung 1.1. Allgemeines Der ORX 1310-00 ist ein optischer 4-fach Upstream Empfänger für Lichtwellensignale mit 1310 nm. Er wandelt die optischen Signale in HF mit einem Ausgangsfrequenzbereich von 5 … 204 MHz um. • Optische Wellenlänge 1310 nm •...

  • Seite 5: Lieferumfang

    1.2. Lieferumfang 1 × Optischer 4-fach Upstream Empfänger ORX 1310-00 2 × Anschlusskabel 230 V 1 × Quickstart-Anleitung 1 × Sicherheitshinweise 1.3. Zubehör Optical Nodes, Verteiler, Kabel und Dämpfungsglieder finden Sie unter https://axing.com/produkte/optik/optikhcf/ 1.4. Applikationen 2024-01-25 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

  • Seite 6: Anzeigeelemente Und Anschlüsse

    Betriebsanleitung | ORX 1310-00 1.5. Anzeigeelemente und Anschlüsse 1 = Status-LEDs 2 = Display 3 = Bedientasten 4 = Optische Eingänge (SC/APC) 5 = Ausgangs Messbuchsen (F-Buchse) 6 = HF-Ausgänge (F-Buchse) 7 = Ethernet-Schnittstelle (RJ45) 8 = Netzanschlüsse, Ein/Aus-Schalter, Sicherungen 9 = Potentialausgleichsanschluss 2024-01-25 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

  • Seite 7: Montage Und Anschluss

    Erdungswinkel oder CFA 7-01 Erdungsblöcke am Eingang und Ausgang. 2.3. HF-Anschluss Der ORX 1310-00 verfügt über vier HF-Ausgänge. Diese korrespondieren mit dem jeweiligen optischen Eingang.  Schließen Sie alle nicht belegten koaxialen Anschlüsse mit Abschlusswiderständen ab.  Verwenden Sie hochgeschirmte Koaxialkabel mit F- Anschlusssteckern. Passende Kabel, Stecker und Abschlusswiderstände finden Sie unter www.axing.com.

  • Seite 8: Stromversorgung

    Betriebsanleitung | ORX 1310-00 2.5. Stromversorgung Das Gerät verfügt über zwei eingebaute Netzteile. Im Betrieb sollten immer beide Netzteile angeschlossen und eingeschaltet sei. Die Netzteile sind auf der Primärseite mit Sicherungen (Typ T3.15AL250V) abgesichert. Je eine Sicherung ist als Reserve in der Sicherungshalterung vorhanden.

  • Seite 9: Konfiguration

    3. Konfiguration 3.1. Mit dem Display und den Tasten 3.1.1. Grundlegende Bedienung  Drücken Sie ENT, um das Konfigurationsmenü oder das nächste Untermenü aufzurufen oder um die Parameter im Untermenü einzustellen.  Drücken Sie die Pfeiltasten, um den Cursor nach oben oder unten zu bewegen. Der ausgewählte Parameter oder das Untermenü...

  • Seite 10: Anzeigen Oder Konfigurieren Der Parameter Der Upstream-Module

    Betriebsanleitung | ORX 1310-00 3.1.3. Anzeigen oder Konfigurieren der Parameter der Upstream-Module  Wählen Sie Disp/set Module 1 … 4.  Drücken Sie ENT um ins Menü zu gelangen.  Verwenden Sie die Up/Down-Tasten, um ein Untermenü auszuwählen.  Drücken Sie ENT Parameter zu bearbeiten.

  • Seite 11: Anzeigen Oder Konfigurieren Der Ethernet-Parameter

    3.1.4. Anzeigen oder Konfigurieren der Ethernet-Parameter  Wählen Sie Disp/set EthCfg.  Drücken Sie ENT, um die Parameter zu bearbeiten.  Verwenden Sie die Tasten Auf/Ab, um ein Untermenü auszuwählen.  Verwenden Sie die Tasten Links/Rechts, um den Teil der Adresse auszuwählen. ...

  • Seite 12: Über Das Web-Interface

    Betriebsanleitung | ORX 1310-00 3.2. Über das Web-Interface Die Parameter können auch über das integrierte Web-Interface eingesehen und konfiguriert werden. Für den Zugriff auf die Benutzeroberfläche benötigen Sie einen handelsüblichen PC/Laptop inklusive Netzwerkschnittstelle und die aktuelle Version des installierten Webbrowsers. Für die Anbindung der Netzwerkschnittstelle der Kopfstelle an den Computer benötigen Sie ein handelsübliches Netzwerkkabel.

  • Seite 13: Upstream-Kanäle 1 Bis 4 Konfigurieren

    3.2.2. Upstream-Kanäle 1 bis 4 konfigurieren Für die Upstream-Kanäle 1 bis 4 können verschiedene Parameter konfiguriert werden. Im oberen Teil des Dialogs werden die derzeit gemessenen oder konfigurierten Parameter angezeigt. • Optical Power = Optischer Eingangspegel in dBm • RF Level = HF-Ausgangspegel in dBµV •...

  • Seite 14: Gemeinsame Parameter Anzeigen

    Betriebsanleitung | ORX 1310-00 3.2.3. Gemeinsame Parameter anzeigen Unter Common Parameters werden die Seriennummer, der Modul-Typ, die MAC-Adresse und die Betriebstemperatur angezeigt. 3.2.4. SNMP-Traps konfigurieren Die IP-Adressen der SNMP-Traps können unter Trap Parameters geändert werden.  Klicken Sie dazu auf Edit und geben Sie die IP-Adresse des SNMP-Trap-Empfängers ein.

  • Seite 15: Netzwerk Parameter Konfigurieren

    3.2.5. Netzwerk Parameter konfigurieren Dem Gerät wird unter Network Parameters eine feste IP-Adresse vergeben. Werks-IP-Adresse: 192.168.0.152 Gateway-Adresse: 192.168.0.1 Subnetz-Maske: 255.255.255.0  Geben Sie die IP-Adresse, die Gateway-Adresse und die Netzmaske ein.  Klicken Sie auf Save, um die Einstellungen zu speichern. 3.2.6.

  • Seite 16: Technische Daten

    Betriebsanleitung | ORX 1310-00 4. Technische Daten ORX 1310-00 Eingang Wellenlänge 1100 … 1600 nm Optischer Pegel −27 … 0 dBm Optischer AGC-Bereich –10 … 0 dBm Optischer Anschluss 4 × SC/APC Optische Rückflussdämpfung > 45 dB Ausgang Frequenzbereich 5 … 204 MHz Ausgangspegel 100 dBµV...
  • Seite 17 2024-01-25 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
  • Seite 18 Betriebsanleitung | ORX 1310-00 2024-01-25 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
  • Seite 19 ORX 1310-00 Four-way Upstream Optical Receiver 1310 nm | 5 … 204 MHz Operation instructions...
  • Seite 20 Operation instructions | ORX 1310-00 Table of contents Product description ................................4 1.1. General ................................... 4 1.1.1. Block diagramm ............................4 1.2. Scope of delivery ..............................5 1.3. Accessories ................................5 1.4. Applications ................................5 1.5. Display elements and connectors ........................... 6 Mounting and Installation ...............................
  • Seite 21 If the device is used for other purposes, no warranty will be assumed! Herewith AXING AG declares that the marked products comply with the valid guidelines. WEEE Nr. DE26869279 | Electrical and electronic components must not be disposed of as residual waste, it must be disposed of separately.

  • Seite 22: Product Description

    Operation instructions | ORX 1310-00 1. Product description 1.1. General The ORX 1310-00 is an optical 4-way upstream receiver for light wave signals at 1310 nm. It converts the optical signals into RF with an output frequency range of 5 ... 204 MHz. •...

  • Seite 23: Scope Of Delivery

    1.2. Scope of delivery 1 × four-way Upstream Optical Receiver ORX 1310-00 2 × connection cable 230 V 1 × quickstart guide 1 × safety instructions 1.3. Accessories Optical Nodes, Distributors, cables, and attenuators can be found at https://axing.com/en/produkte/optik/optichcf/ 1.4. Applications...

  • Seite 24: Display Elements And Connectors

    Operation instructions | ORX 1310-00 1.5. Display elements and connectors 1 = Status LEDs 2 = Display 3 = Operating buttons 4 = Optical inputs (SC/APC) 5 = Output test ports (F female) 6 = RF inputs (F female) 7 = Ethernet interface (RJ45)

  • Seite 25: Mounting And Installation

    CFA earth connection blocks at the inputs and output. 2.3. RF Installation The ORX 1310-00 has four HF outputs. These correspond to the respective optical input.  Terminate all unused coaxial connections with terminating resistors.  Use highly shielded coaxial cables with F connectors. Suitable cables, connectors and terminating resistors can be found at www.axing.com.

  • Seite 26: Power Supply

    Operation instructions | ORX 1310-00 2.5. Power supply The appliance has two built-in power supply units. Both power supply units should always be connected and switched-on during operation. The power supply units are protected on the primary side with fuses (type T3.15AL250V). One fuse is provided as a reserve in the fuse holder.

  • Seite 27: Configuration

    3. Configuration 3.1. Using Display and Buttons 3.1.1. Basic operation  Press ENT to enter the menu, the next submenu or to set the parameters in the submenu.  Press the arrow keys to move the cursor up or down. The selected parameter or submenu is highlighted. ...

  • Seite 28: Displaying Or Configuring The Parameters Of The Upstream Modules

    Operation instructions | ORX 1310-00 3.1.3. Displaying or configuring the parameters of the upstream modules  Select Disp/set Module 1 … 4 from the menu.  Press ENT to access the menu.  Use the Up/Down Buttons to select a submenu.

  • Seite 29: Displaying Or Configuring The Ethernet Parameters

    3.1.4. Displaying or configuring the ethernet parameters  Select Disp/set EthCfg from the menu.  Press ENT to access the menu.  Use the Up/Down Buttons to select a submenu.  Press ENT to edit the parameters.  Use the Left/Right Buttons to select the part of the address. ...

  • Seite 30: Using The Web Interface

    Operation instructions | ORX 1310-00 3.2. Using the web interface The parameters can also be viewed and configured via the integrated web interface. To access the user interface, you need a standard PC/laptop with a network interface and the actual version of the installed web browser.

  • Seite 31: Configuring The Upstream Channels 1 To 4

    3.2.2. Configuring the upstream channels 1 to 4 The currently measured or configured parameters are displayed in the upper part of the dialogue. • Optical Power = Optical input level in dBm • RF Level = RF output level in dBµV •...

  • Seite 32: Showing Common Parameters

    Operation instructions | ORX 1310-00 3.2.3. Showing common parameters The serial number, module type, MAC address and operating temperature are displayed under Common Parameters. 3.2.4. Configuring the SNMP traps The IP addresses of the SNMP traps can be changed under Trap Parameters.

  • Seite 33: Configuring The Network Parameters

    3.2.5. Configuring the network parameters A fixed IP address is assigned to the device under Network Parameters. Default IP adress: 192.168.0.152 Gateway address: 192.168.0.1 Subnet mask: 255.255.255.0  Enter the IP address, the gateway address, and the subnet mask.  Click on Save to save the settings. 3.2.6.

  • Seite 34: Technical Specifications

    Operation instructions | ORX 1310-00 4. Technical specifications Type ORX 1310-00 Input Wavelength 1100 … 1600 nm Optical level −27 … 0 dBm Optical AGC Range –10 … 0 dBm Optical connector 4 × SC/APC Optical return loss > 45 dB...
  • Seite 35 2024-01-25 | Technical improvements, changes in design, printing- and other errors reserved.
  • Seite 36 Operation instructions | ORX 1310-00 2024-01-25 | Technical improvements, changes in design, printing- and other errors reserved.
