5. Technische Details

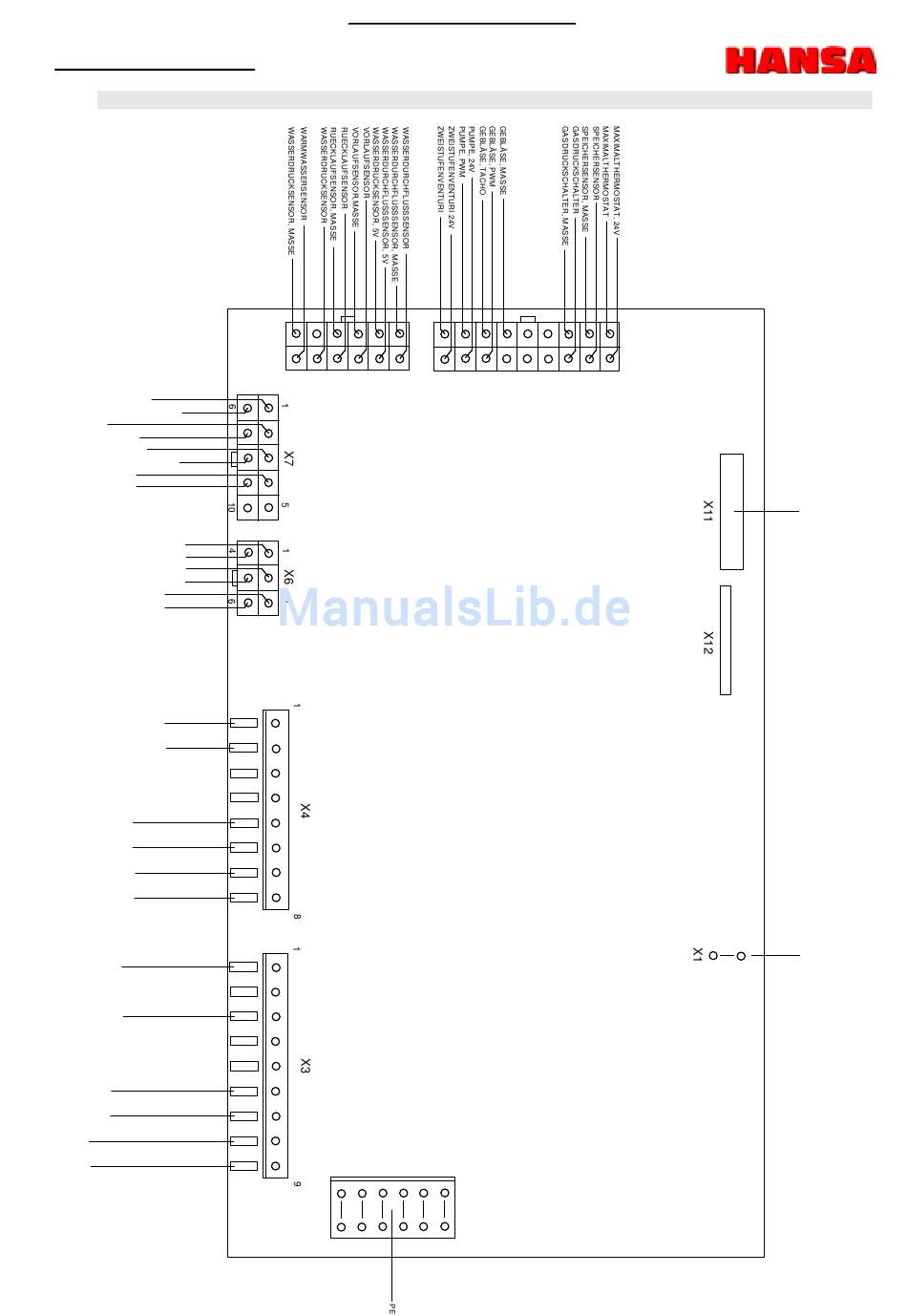

5.6.1 Platinenaufbau

AUSSENSENSOR
AUSSENSENSOR,MASSE
Eingang
0-10V
0-10V, MASSE
ABGASSENSOR
ABGASSENSOR, MASSE
OPENTHERM
OPENTHERM
SCHRITTMOTOR PHASE B
SCHRITTMOTOR PHASE C
SCHRITTMOTOR PHASE D
SCHRITTMOTOR PHASE A
SCHRITTMOTOR 24V
SCHRITTMOTOR 24V
HAUPTGASVENTIL L'
HAUPTGASVENTIL N'
GEBLÄSE, L'
GEBLÄSE, N
ZÜNDUNG, L'
ZÜNDUNG, N
PUMPE L'
PUMPE, N
LPG, L'
LPG; N
L
N
Betriebsanleitung CONDENS
12 7 18
6 1 9
X8
X2
10
1
X9
ANZEIGE
FLAMMENMESSUNG
15
