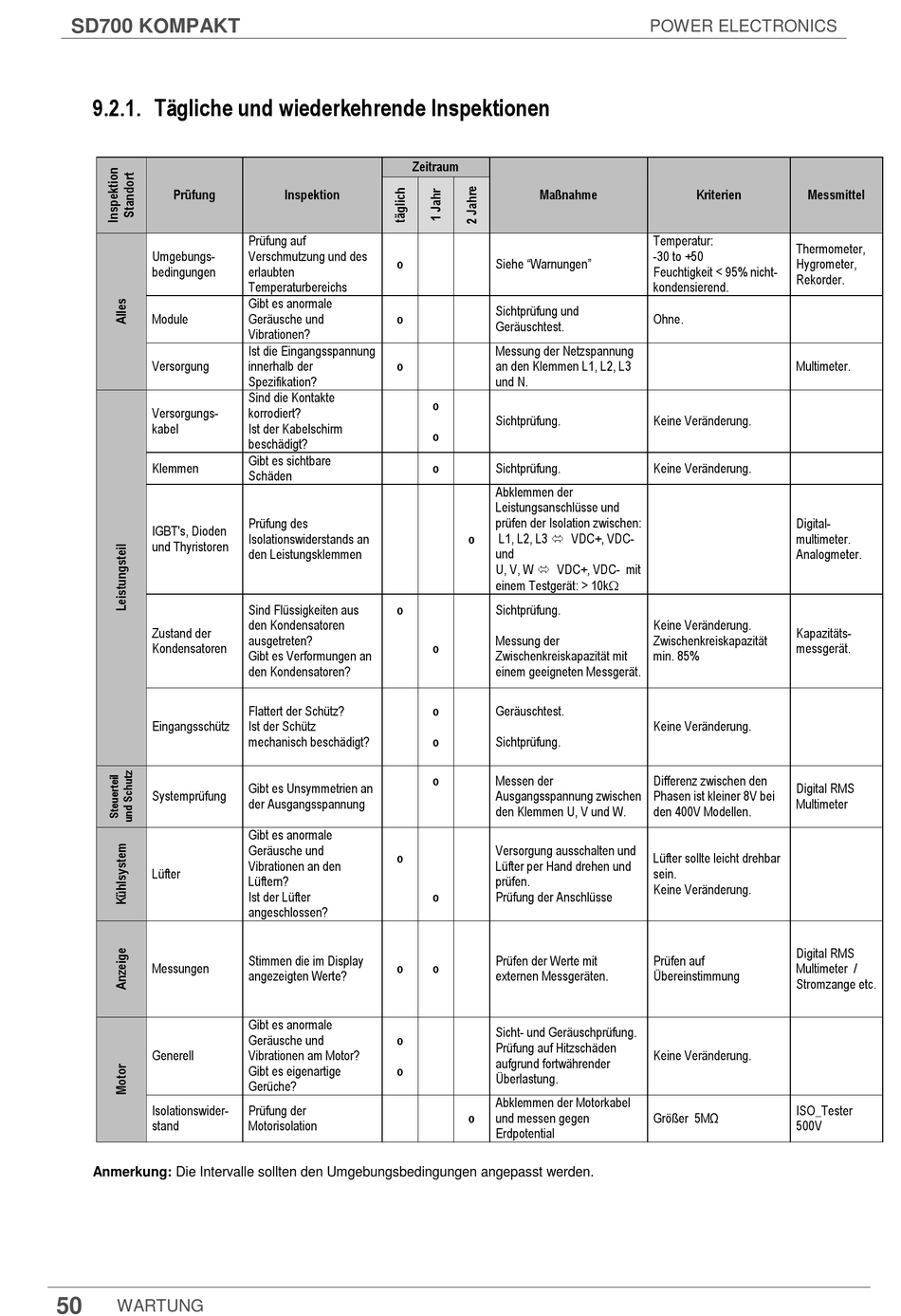

9.2.1. Tägliche und wiederkehrende Inspektionen
Prüfung
Umgebungs-
bedingungen
Module
Versorgung
Versorgungs-
kabel
Klemmen
IGBT's, Dioden
und Thyristoren
Zustand der
Kondensatoren
Eingangsschütz
Systemprüfung
Lüfter
Messungen
Generell
Isolationswider-
stand
Anmerkung: Die Intervalle sollten den Umgebungsbedingungen angepasst werden.
50
WARTUNG
Zeitraum
Inspektion
Prüfung auf
Verschmutzung und des
o
erlaubten
Temperaturbereichs
Gibt es anormale
Geräusche und o
Vibrationen?
Ist die Eingangsspannung
innerhalb der o
Spezifikation?
Sind die Kontakte
korrodiert?
Ist der Kabelschirm
beschädigt?
Gibt es sichtbare
Schäden
Prüfung des
Isolationswiderstands an
den Leistungsklemmen
Sind Flüssigkeiten aus o
den Kondensatoren
ausgetreten?
Gibt es Verformungen an
den Kondensatoren?
Flattert der Schütz?
Ist der Schütz
mechanisch beschädigt?
Gibt es Unsymmetrien an
der Ausgangsspannung
Gibt es anormale
Geräusche und
o
Vibrationen an den
Lüftern?
Ist der Lüfter
angeschlossen?
Stimmen die im Display
o
angezeigten Werte?
Gibt es anormale
Geräusche und o
Vibrationen am Motor?
Gibt es eigenartige o
Gerüche?
Prüfung der
Motorisolation
Maßnahme
Siehe "Warnungen"
Sichtprüfung und
Geräuschtest.
Messung der Netzspannung
an den Klemmen L1, L2, L3
und N.
o
Sichtprüfung.
o
o Sichtprüfung.
Abklemmen der
Leistungsanschlüsse und
prüfen der Isolation zwischen:
o L1, L2, L3  VDC+, VDC-
und
U, V, W  VDC+, VDC- mit
einem Testgerät: > 10k
Sichtprüfung.
Messung der
o
Zwischenkreiskapazität mit
einem geeigneten Messgerät.
o Geräuschtest.
o Sichtprüfung.
o Messen der
Ausgangsspannung zwischen
den Klemmen U, V und W.
Versorgung ausschalten und
Lüfter per Hand drehen und
prüfen.
o Prüfung der Anschlüsse
Prüfen der Werte mit
o
externen Messgeräten.
Sicht- und Geräuschprüfung.
Prüfung auf Hitzschäden
aufgrund fortwährender
Überlastung.
Abklemmen der Motorkabel
o und messen gegen
Erdpotential
POWER ELECTRONICS
Kriterien Messmittel
Temperatur:
Thermometer,
-30 to +50
Hygrometer,
Feuchtigkeit < 95% nicht-
Rekorder.
kondensierend.
Ohne.
Multimeter.
Keine Veränderung.
Keine Veränderung.
Digital-
multimeter.
Analogmeter.
Keine Veränderung.
Kapazitäts-
Zwischenkreiskapazität
messgerät.
min. 85%
Keine Veränderung.
Differenz zwischen den
Digital RMS
Phasen ist kleiner 8V bei
Multimeter
den 400V Modellen.
Lüfter sollte leicht drehbar
sein.
Keine Veränderung.
Digital RMS
Prüfen auf
Multimeter /
Übereinstimmung
Stromzange etc.
Keine Veränderung.
ISO_Tester
Größer 5MΩ
500V
