SD700 KOMPAKT
DIGITALE
EINGÄNGE
ANALOGEINGÄNGE
DIGITALE
AUSGÄNGE
ANALOGE
AUSGÄNGE
SCHNITTSTELLEN
BEDIENFELD
ANZEIGEN
SONSTIGES
ZERTIFIZIERUNG
(*)
In Bearbeitung
20

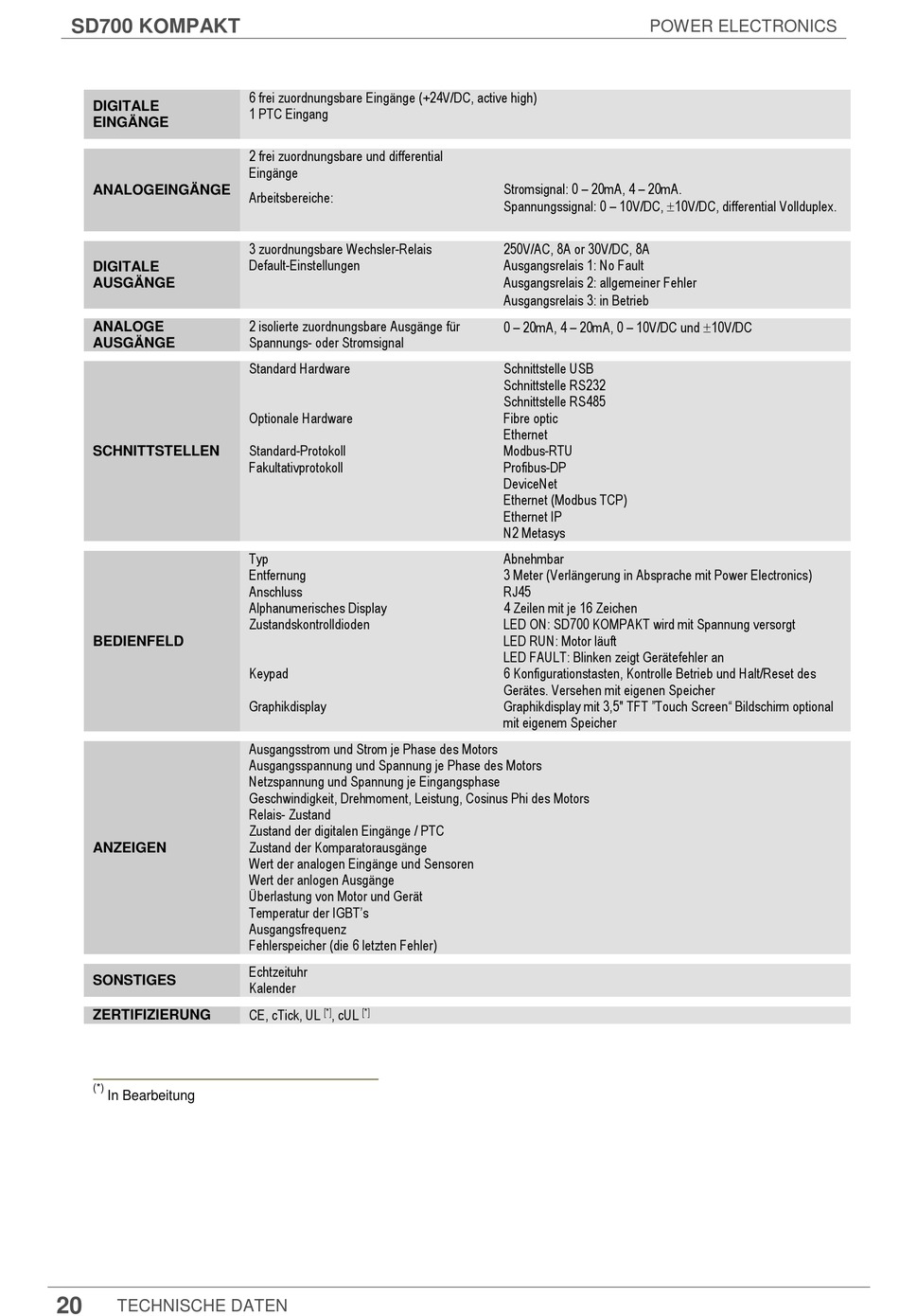

TECHNISCHE DATEN
6 frei zuordnungsbare Eingänge (+24V/DC, active high)
1 PTC Eingang
2 frei zuordnungsbare und differential
Eingänge
Arbeitsbereiche:
3 zuordnungsbare Wechsler-Relais
Default-Einstellungen
2 isolierte zuordnungsbare Ausgänge für
Spannungs- oder Stromsignal
Standard Hardware
Optionale Hardware
Standard-Protokoll
Fakultativprotokoll
Typ
Entfernung
Anschluss
Alphanumerisches Display
Zustandskontrolldioden
Keypad
Graphikdisplay
Ausgangsstrom und Strom je Phase des Motors
Ausgangsspannung und Spannung je Phase des Motors
Netzspannung und Spannung je Eingangsphase
Geschwindigkeit, Drehmoment, Leistung, Cosinus Phi des Motors
Relais- Zustand
Zustand der digitalen Eingänge / PTC
Zustand der Komparatorausgänge
Wert der analogen Eingänge und Sensoren
Wert der anlogen Ausgänge
Überlastung von Motor und Gerät
Temperatur der IGBT‟s
Ausgangsfrequenz
Fehlerspeicher (die 6 letzten Fehler)
Echtzeituhr
Kalender
CE, cTick, UL [*] , cUL [*]
POWER ELECTRONICS
Stromsignal: 0 – 20mA, 4 – 20mA.
Spannungssignal: 0 – 10V/DC, 10V/DC, differential Vollduplex.
250V/AC, 8A or 30V/DC, 8A
Ausgangsrelais 1: No Fault
Ausgangsrelais 2: allgemeiner Fehler
Ausgangsrelais 3: in Betrieb
0 – 20mA, 4 – 20mA, 0 – 10V/DC und 10V/DC
Schnittstelle USB
Schnittstelle RS232
Schnittstelle RS485
Fibre optic
Ethernet
Modbus-RTU
Profibus-DP
DeviceNet
Ethernet (Modbus TCP)
Ethernet IP
N2 Metasys
Abnehmbar
3 Meter (Verlängerung in Absprache mit Power Electronics)
RJ45
4 Zeilen mit je 16 Zeichen
LED ON: SD700 KOMPAKT wird mit Spannung versorgt
LED RUN: Motor läuft
LED FAULT: Blinken zeigt Gerätefehler an
6 Konfigurationstasten, Kontrolle Betrieb und Halt/Reset des
Gerätes. Versehen mit eigenen Speicher
Graphikdisplay mit 3,5" TFT "Touch Screen" Bildschirm optional
mit eigenem Speicher
