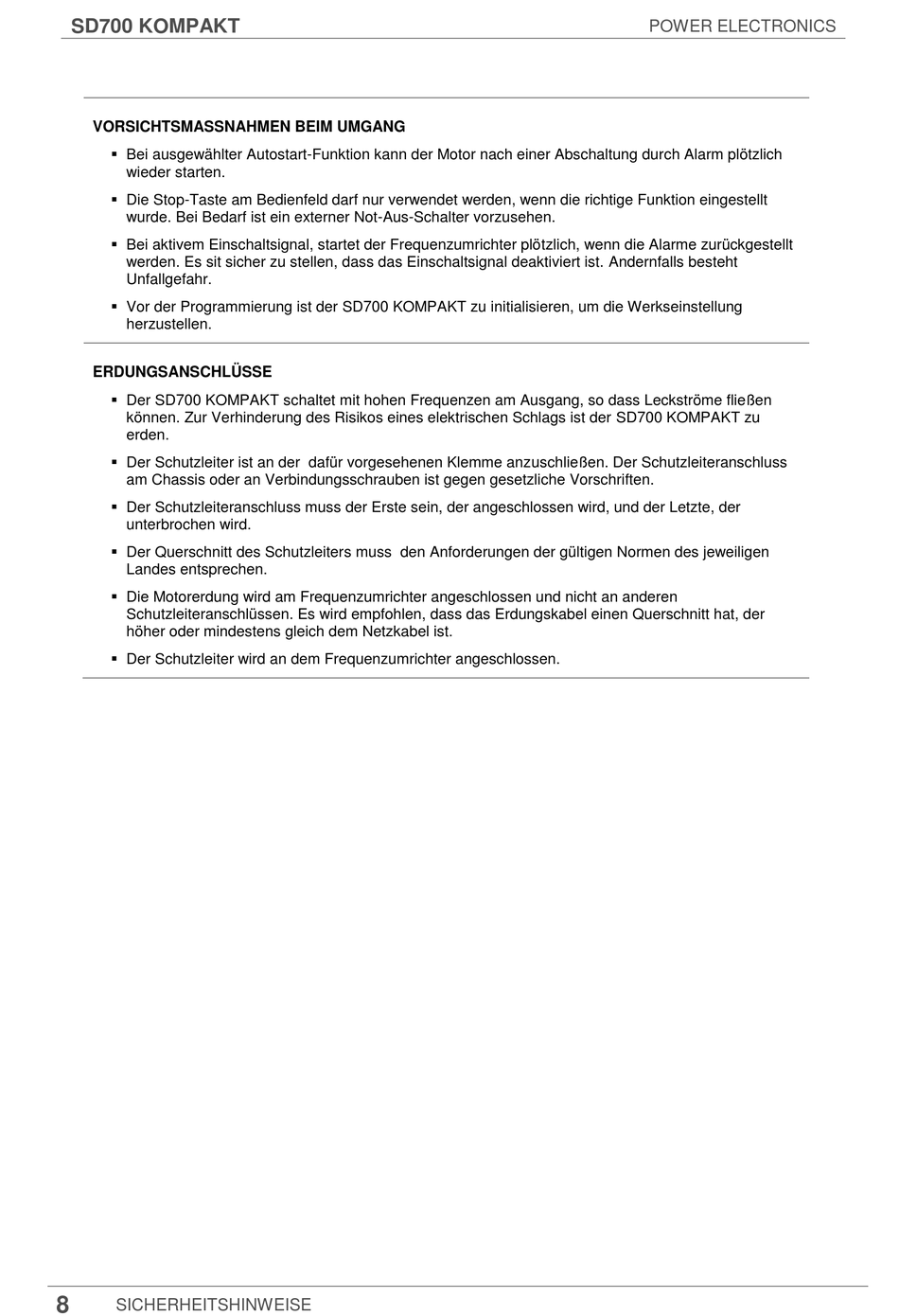

SD700 KOMPAKT

VORSICHTSMASSNAHMEN BEIM UMGANG

 Bei ausgewählter Autostart-Funktion kann der Motor nach einer Abschaltung durch Alarm plötzlich
wieder starten.
 Die Stop-Taste am Bedienfeld darf nur verwendet werden, wenn die richtige Funktion eingestellt
wurde. Bei Bedarf ist ein externer Not-Aus-Schalter vorzusehen.
 Bei aktivem Einschaltsignal, startet der Frequenzumrichter plötzlich, wenn die Alarme zurückgestellt
werden. Es sit sicher zu stellen, dass das Einschaltsignal deaktiviert ist. Andernfalls besteht
Unfallgefahr.
 Vor der Programmierung ist der SD700 KOMPAKT zu initialisieren, um die Werkseinstellung
herzustellen.
ERDUNGSANSCHLÜSSE
 Der SD700 KOMPAKT schaltet mit hohen Frequenzen am Ausgang, so dass Leckströme fließen
können. Zur Verhinderung des Risikos eines elektrischen Schlags ist der SD700 KOMPAKT zu
erden.
 Der Schutzleiter ist an der dafür vorgesehenen Klemme anzuschließen. Der Schutzleiteranschluss
am Chassis oder an Verbindungsschrauben ist gegen gesetzliche Vorschriften.
 Der Schutzleiteranschluss muss der Erste sein, der angeschlossen wird, und der Letzte, der
unterbrochen wird.
 Der Querschnitt des Schutzleiters muss den Anforderungen der gültigen Normen des jeweiligen
Landes entsprechen.
 Die Motorerdung wird am Frequenzumrichter angeschlossen und nicht an anderen
Schutzleiteranschlüssen. Es wird empfohlen, dass das Erdungskabel einen Querschnitt hat, der
höher oder mindestens gleich dem Netzkabel ist.
 Der Schutzleiter wird an dem Frequenzumrichter angeschlossen.
8
SICHERHEITSHINWEISE
POWER ELECTRONICS
