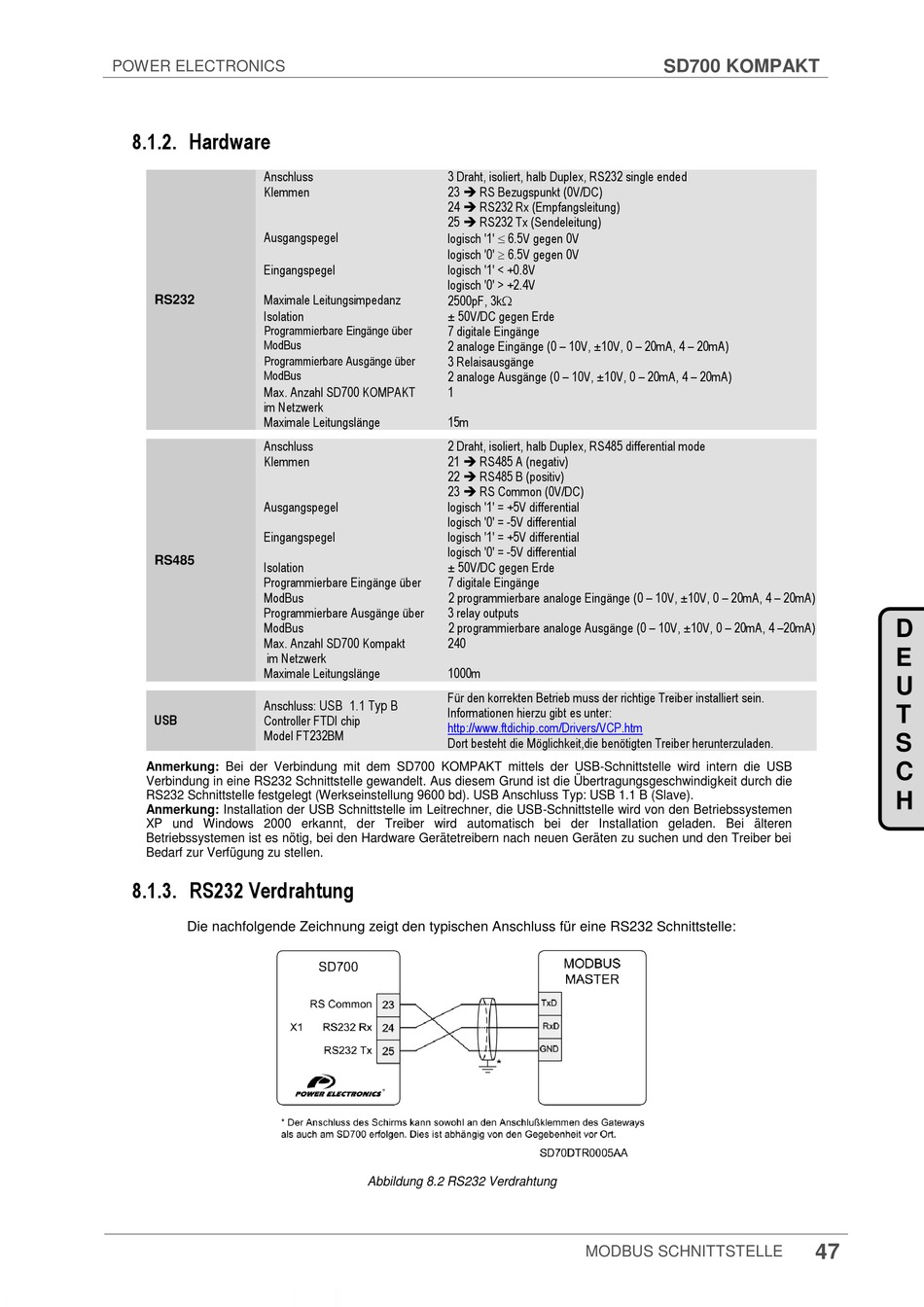

8.1.2. Hardware
Anschluss
Klemmen
Ausgangspegel
Eingangspegel
Maximale Leitungsimpedanz
RS232
Isolation
Programmierbare Eingänge über
ModBus
Programmierbare Ausgänge über
ModBus
Max. Anzahl SD700 KOMPAKT
im Netzwerk
Maximale Leitungslänge
Anschluss
Klemmen
Ausgangspegel
Eingangspegel
RS485
Isolation
Programmierbare Eingänge über
ModBus
Programmierbare Ausgänge über
ModBus
Max. Anzahl SD700 Kompakt
im Netzwerk
Maximale Leitungslänge
Anschluss:
USB Controller FTDI chip
Model FT232BM
Anmerkung: Bei der Verbindung mit dem SD700 KOMPAKT mittels der USB-Schnittstelle wird intern die USB
Verbindung in eine RS232 Schnittstelle gewandelt. Aus diesem Grund ist die Übertragungsgeschwindigkeit durch die
RS232 Schnittstelle festgelegt (Werkseinstellung 9600 bd). USB Anschluss Typ: USB 1.1 B (Slave).
Anmerkung: Installation der USB Schnittstelle im Leitrechner, die USB-Schnittstelle wird von den Betriebssystemen
XP und Windows 2000 erkannt, der Treiber wird automatisch bei der Installation geladen. Bei älteren
Betriebssystemen ist es nötig, bei den Hardware Gerätetreibern nach neuen Geräten zu suchen und den Treiber bei
Bedarf zur Verfügung zu stellen.
8.1.3. RS232 Verdrahtung
Die nachfolgende Zeichnung zeigt den typischen Anschluss für eine RS232 Schnittstelle:
3 Draht, isoliert, halb Duplex, RS232 single ended
23  RS Bezugspunkt (0V/DC)
24  RS232 Rx (Empfangsleitung)
25  RS232 Tx (Sendeleitung)
logisch '1'  6.5V gegen 0V
logisch '0'  6.5V gegen 0V
logisch '1' < +0.8V
logisch '0' > +2.4V
2500pF, 3k
± 50V/DC gegen Erde
7 digitale Eingänge
2 analoge Eingänge (0 – 10V, ±10V, 0 – 20mA, 4 – 20mA)
3 Relaisausgänge
2 analoge Ausgänge (0 – 10V, ±10V, 0 – 20mA, 4 – 20mA)
1
15m
2 Draht, isoliert, halb Duplex, RS485 differential mode
21  RS485 A (negativ)
22  RS485 B (positiv)
23  RS Common (0V/DC)
logisch '1' = +5V differential
logisch '0' = -5V differential
logisch '1' = +5V differential
logisch '0' = -5V differential
± 50V/DC gegen Erde
7 digitale Eingänge
2 programmierbare analoge Eingänge (0 – 10V, ±10V, 0 – 20mA, 4 – 20mA)
3 relay outputs
2 programmierbare analoge Ausgänge (0 – 10V, ±10V, 0 – 20mA, 4 –20mA)
240
1000m
Für den korrekten Betrieb muss der richtige Treiber installiert sein.
USB 1.1 Typ B
Informationen hierzu gibt es unter:
http://www.ftdichip.com/Drivers/VCP.htm
Dort besteht die Möglichkeit,die benötigten Treiber herunterzuladen.
Abbildung 8.2 RS232 Verdrahtung
