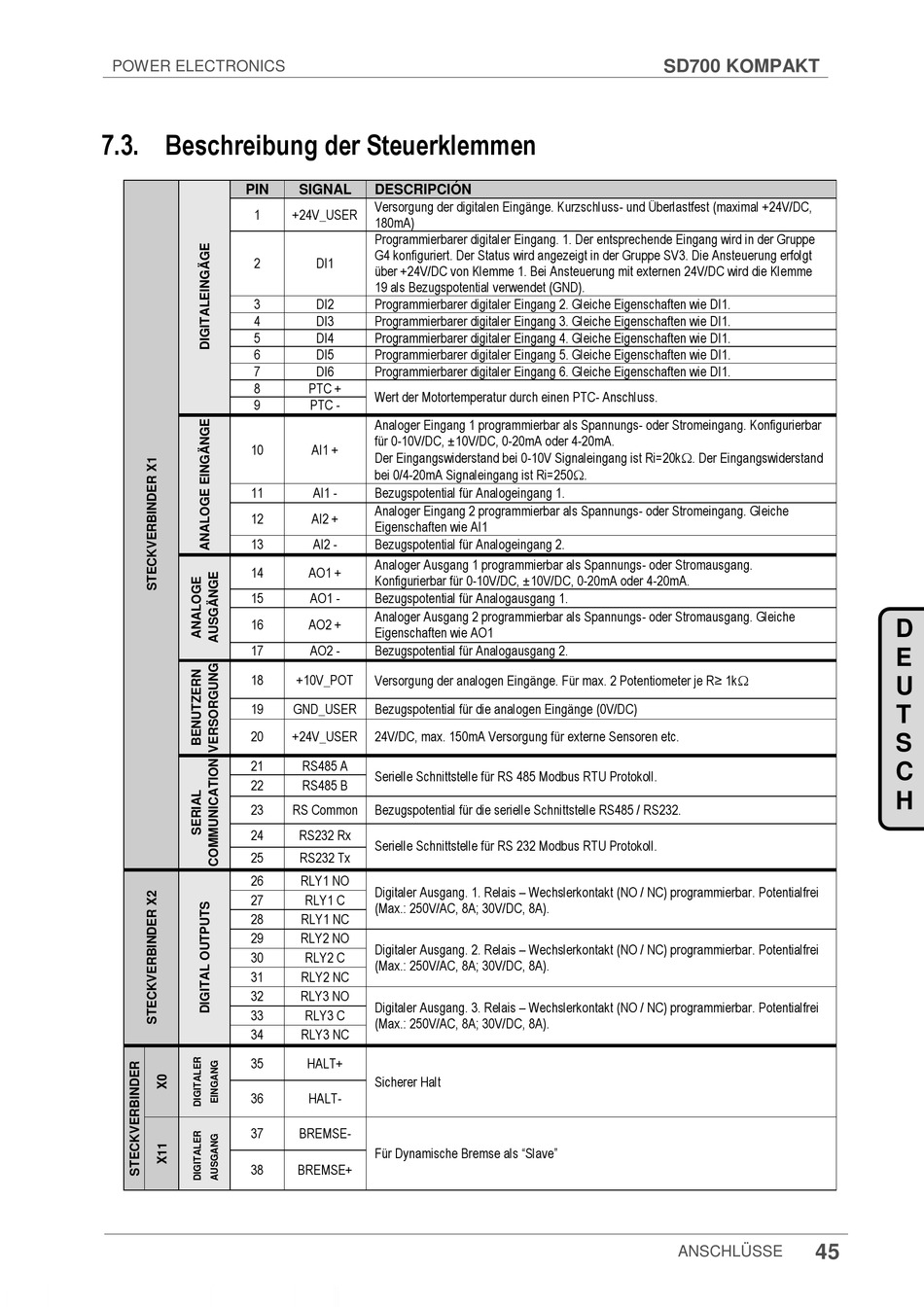

7.3. Beschreibung der Steuerklemmen

PIN
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
SIGNAL DESCRIPCIÓN
Versorgung der digitalen Eingänge. Kurzschluss- und Überlastfest (maximal +24V/DC,
+24V_USER
180mA)
Programmierbarer digitaler Eingang. 1. Der entsprechende Eingang wird in der Gruppe
G4 konfiguriert. Der Status wird angezeigt in der Gruppe SV3. Die Ansteuerung erfolgt
DI1
über +24V/DC von Klemme 1. Bei Ansteuerung mit externen 24V/DC wird die Klemme
19 als Bezugspotential verwendet (GND).
DI2 Programmierbarer digitaler Eingang 2. Gleiche Eigenschaften wie DI1.
DI3 Programmierbarer digitaler Eingang 3. Gleiche Eigenschaften wie DI1.
DI4 Programmierbarer digitaler Eingang 4. Gleiche Eigenschaften wie DI1.
DI5 Programmierbarer digitaler Eingang 5. Gleiche Eigenschaften wie DI1.
DI6 Programmierbarer digitaler Eingang 6. Gleiche Eigenschaften wie DI1.
PTC +
Wert der Motortemperatur durch einen PTC- Anschluss.
PTC -
Analoger Eingang 1 programmierbar als Spannungs- oder Stromeingang. Konfigurierbar
für 0-10V/DC, ±10V/DC, 0-20mA oder 4-20mA.
AI1 +
Der Eingangswiderstand bei 0-10V Signaleingang ist Ri=20k. Der Eingangswiderstand
bei 0/4-20mA Signaleingang ist Ri=250.
AI1 - Bezugspotential für Analogeingang 1.
Analoger Eingang 2 programmierbar als Spannungs- oder Stromeingang. Gleiche
AI2 +
Eigenschaften wie AI1
AI2 - Bezugspotential für Analogeingang 2.
Analoger Ausgang 1 programmierbar als Spannungs- oder Stromausgang.
AO1 +
Konfigurierbar für 0-10V/DC, ±10V/DC, 0-20mA oder 4-20mA.
AO1 - Bezugspotential für Analogausgang 1.
Analoger Ausgang 2 programmierbar als Spannungs- oder Stromausgang. Gleiche
AO2 +
Eigenschaften wie AO1
AO2 - Bezugspotential für Analogausgang 2.
+10V_POT Versorgung der analogen Eingänge. Für max. 2 Potentiometer je R≥ 1k
GND_USER Bezugspotential für die analogen Eingänge (0V/DC)
+24V_USER 24V/DC, max. 150mA Versorgung für externe Sensoren etc.
RS485 A
Serielle Schnittstelle für RS 485 Modbus RTU Protokoll.
RS485 B
RS Common Bezugspotential für die serielle Schnittstelle RS485 / RS232.
RS232 Rx
Serielle Schnittstelle für RS 232 Modbus RTU Protokoll.
RS232 Tx
RLY1 NO
Digitaler Ausgang. 1. Relais – Wechslerkontakt (NO / NC) programmierbar. Potentialfrei
RLY1 C
(Max.: 250V/AC, 8A; 30V/DC, 8A).
RLY1 NC
RLY2 NO
Digitaler Ausgang. 2. Relais – Wechslerkontakt (NO / NC) programmierbar. Potentialfrei
RLY2 C
(Max.: 250V/AC, 8A; 30V/DC, 8A).
RLY2 NC
RLY3 NO
Digitaler Ausgang. 3. Relais – Wechslerkontakt (NO / NC) programmierbar. Potentialfrei
RLY3 C
(Max.: 250V/AC, 8A; 30V/DC, 8A).
RLY3 NC
HALT+
Sicherer Halt
HALT-
BREMSE-
Für Dynamische Bremse als "Slave"
BREMSE+
SD700 KOMPAKT
