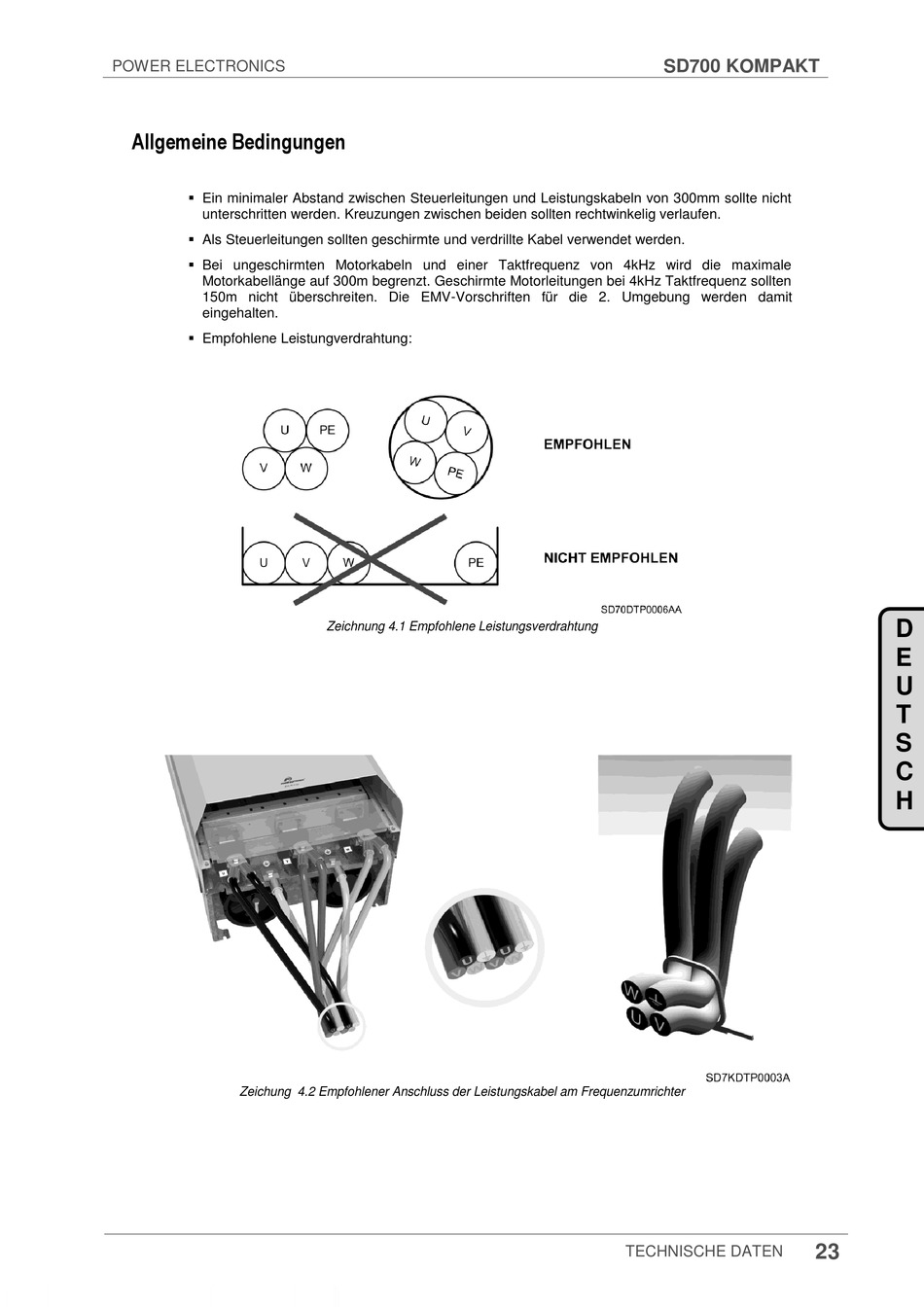

Allgemeine Bedingungen

 Ein minimaler Abstand zwischen Steuerleitungen und Leistungskabeln von 300mm sollte nicht
unterschritten werden. Kreuzungen zwischen beiden sollten rechtwinkelig verlaufen.
 Als Steuerleitungen sollten geschirmte und verdrillte Kabel verwendet werden.
 Bei ungeschirmten Motorkabeln und einer Taktfrequenz von 4kHz wird die maximale
Motorkabellänge auf 300m begrenzt. Geschirmte Motorleitungen bei 4kHz Taktfrequenz sollten
150m nicht überschreiten. Die EMV-Vorschriften für die 2. Umgebung werden damit
eingehalten.
 Empfohlene Leistungverdrahtung:
Zeichung 4.2 Empfohlener Anschluss der Leistungskabel am Frequenzumrichter
Zeichnung 4.1 Empfohlene Leistungsverdrahtung
