Solar Control 3010

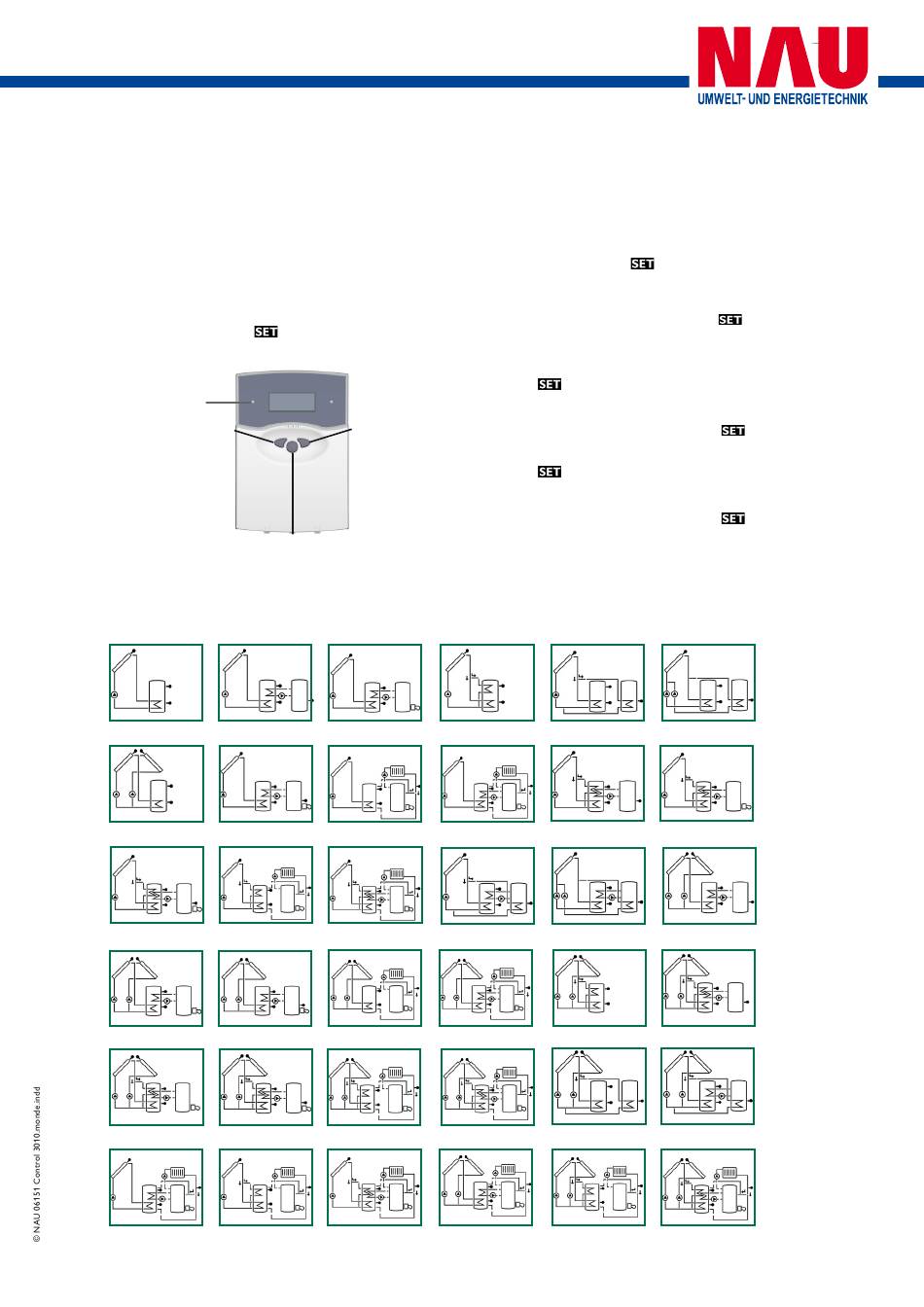

3. Erstinbetriebnahme

Achtung: Bei Erstinbetriebnahme
zuerst Anlagenschema einstellen!
Der Regler wird über die 3 Drucktaster unter dem Display bedient.
Taster 1 dient demVorwärts-Scrollen durch das Anzeigemenü oder
dem Erhöhen von Einstellwerten.Taster 2 wird entsprechend für
die umgekehrte Funktion benutzt.
Zur Einstellung nach letztem Anzeigekanal die Taste ca. 3 Sekun-
den gedrückt halten. Wird im Display ein Einstellwert angezeigt,
erscheint in der Anzeige . Danach kann durch Betätigen der
Taste 3 in den Eingabemodus gewechselt werden.
Betriebskontrolllampe
(-) Rückwärts
2
(Auswahl / Einstellmodus)
System 1 System 2
System 7 System 8
System 13 System 14
System 19 System 20
System 25 System 26
System 31 System 32
Vorwärts (+)
1
3
SET
System 3 System 4
System 10
System 9
System 15
System 16
System 21 System 22
System 27 System 28
System 33 System 34
Seite 9/28
1. Netzverbindung einschalten. Der Regler durchläuft eine
Initialisierungsphase, die Betriebs-Kontrolllampe blinkt
rot/grün. Nach der Initialisierung befindet sich der Regler
im automatischen Regelbetrieb mit Werkseinstellung. Das
voreingestellte Anlagenschema ist ANL 1
2. Uhrzeit einstellen im Anzeigekanal ZEIT. Durch einma-
liges Drücken der -Taste werden die Stunden, durch
erneutes Drücken die Minuten blinkend dargestellt. Die
Zeit kann mit den Tasten 1 und 2 eingestellt und durch
abschliessendes Drücken der
werden.
3. - Einstellkanal ANL auswählen
- In -Modus wechseln (vgl. 2.1)
- Anlagenschema über ANL-Kennziffer auswählen
- Einstellung durch Betätigen der
4. Bei Verwendung eines Solarsensors CS10
- In -Modus wechseln (vgl. 2.1)
- In Kanal CS10 Typ über Kennziffer auswählen
- Einstellung durch Betätigen der
Damit ist der Regler betriebsbereit und ermöglicht mit den
Werkseinstellungen den Betrieb der Solaranlage.
Hinweis:
Anlagenzustand wird beim Wechsel der Anlage auf
Werkseinstellung zurückgesetzt!
System 5 System 6
System 11 System 12
System 17 System 18
System 23 System 24
System 29 System 30
System 35 System 36
-Taste gespeichert
-Taste speichern
-Taste speichern
