Solar Control 3010

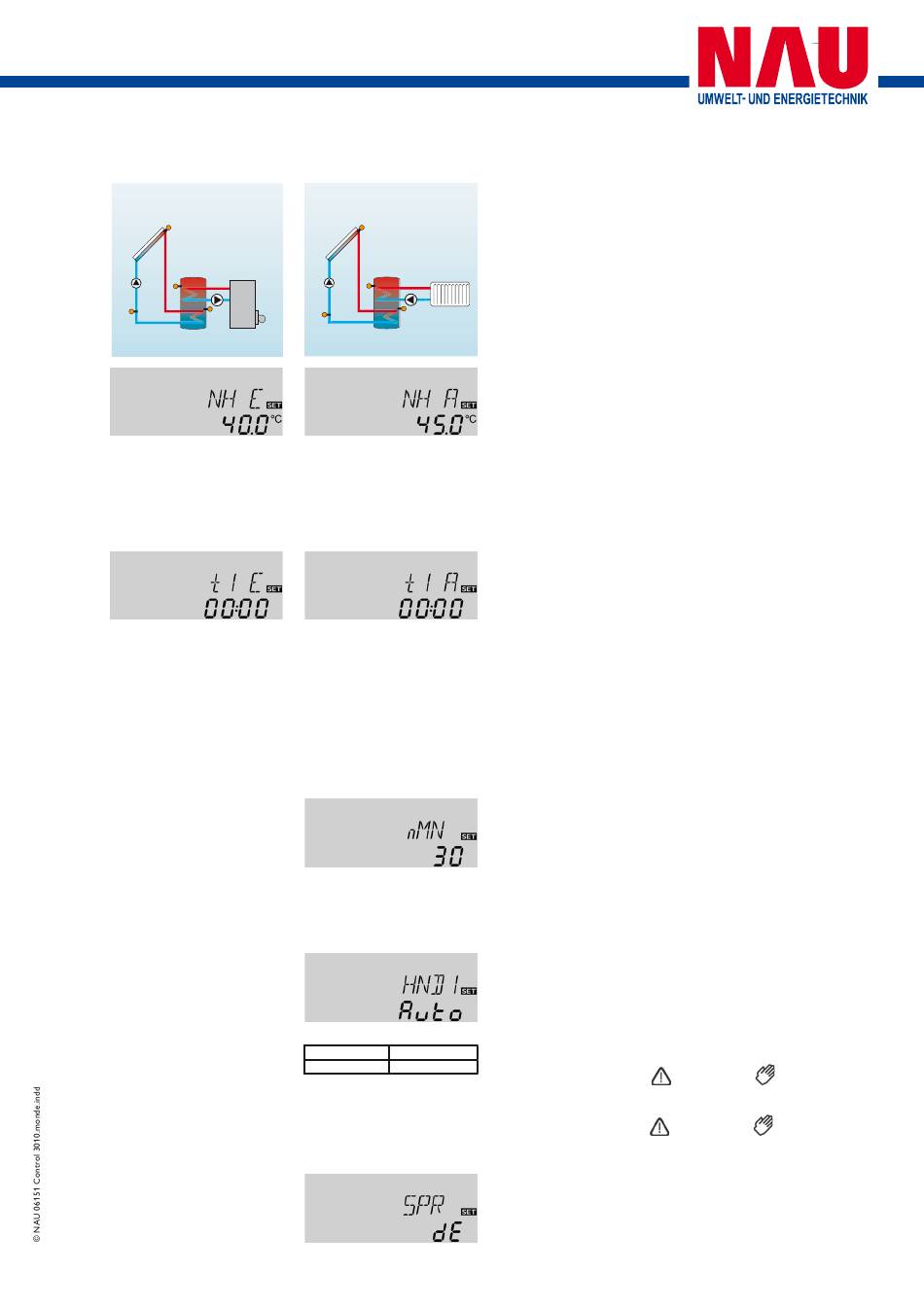

4.3.11Thermostatfunktion
Nachheizung
NH E:
Thermostat-Einschalttem-
peratur
Einstellbereich: 0,0 ...95,0 °C
Werkseinstellung: 40,0 °C
t1 E, t2 E, t3 E:
Thermostat-Einschaltzeit
Einstellbereich:
00:00 ...23:45
Werkseinstellung: 00:00

4.3.12 Drehzahlregelung

nMN, n1MN, n2MN,
n3MN:
Mindestdrehzahlregelung
Einstellbereich: 30 ...100
Werkseinstellung: 30
4.3.13 Betriebsartenmodus
HND1, HND2, HND3,
HND4, HND5, HND6:
Betriebsartenmodus
Einstellbereich:
OFF,AUTO,ON
Werkseinstellung:AUTO
4.3.14 Sprache (SPR)
SPR:
Spracheinstellung
Einstellbereich: dE,En,It,FR
Werkseinstellung: dE
Überschusswärmenutzung
NH A:
Thermostat-Ausschalttempe-
ratur
Einstellbereich: 0,0 ...95,0 °C
Werkseinstellung: 45,0 °C
t1 A, t2 A, t3 A:
Thermostat-Ausschaltzeit
Einstellbereich:
00:00 ...23:45
Werkseinstellung: 00:00
Kanal Relais
HNDx 1-6
Seite 23/28
Die Thermostatfunktion arbeitet unabhängig vom Solarbe-
trieb und kann z. B. für eine Überschusswärmenutzung oder
eine Nachheizung eingesetzt werden.
• NH E < NH A
die Thermostatfunktion wird zur Nachheizung verwen-
det
• NH E > NH A
die Thermostatfunktion wird zur Überschusswärme-
nutzung verwendet
Zur zeitlichen Verriegelung der Thermostatfunktion stehen
3 Zeitfenster t1 ...t3 zurVerfügung. Soll die Thermostatfunk-
tion z. B. nur zwischen 6:00 und 9:00 Uhr in betrieb gehen,
so muss für t1 E 6:00 und für t1 A 9:00 eingestellt werden.
Werkeseitig ist die Thermostatfunktion so eingestellt, dass
die Thermostatfunktion ständig aktiviert ist.
Bleiben die Zeitfenster alle auf 00:00 Uhr stehen, ist die
Thermostatfunktion ständig aktiviert (Werkseinstellung).
Mit den Einstellkanälen nMN bzw. n1MN, n2MN und
n3MN wird für die Ausgänge R1 und R2 eine relative Min-
destdrehzahl für angeschlossene Pumpen vorgegeben.
ACHTUNG:
Bei nicht drehzahlgeregelten Verbrauchern (z.B.
Ventilen) Wert auf 100 % einstellten, um die
Drehzahlregelung zu deaktivieren.
Für Kontroll- und Servicearbeiten kann der Betriebsarten-
modus des Reglers manuell eingestellt werden. Dazu wird
der Einstellwert angewählt, der folgende Eingaben zulässt:
• HND1, HND2, HND3, HND4, HND5, HND6
Betriebsartenmodus
OFF : Relais aus
AUTO : Relais im automatischen Regelbetrieb
ON : Relais ein (blinkend) +
In diesem Kanal wird die Menüsprache eingestellt.
• dE : Deutsch
• En : Englisch
• It : Italienisch
• FR : Französisch
(blinkend) +
