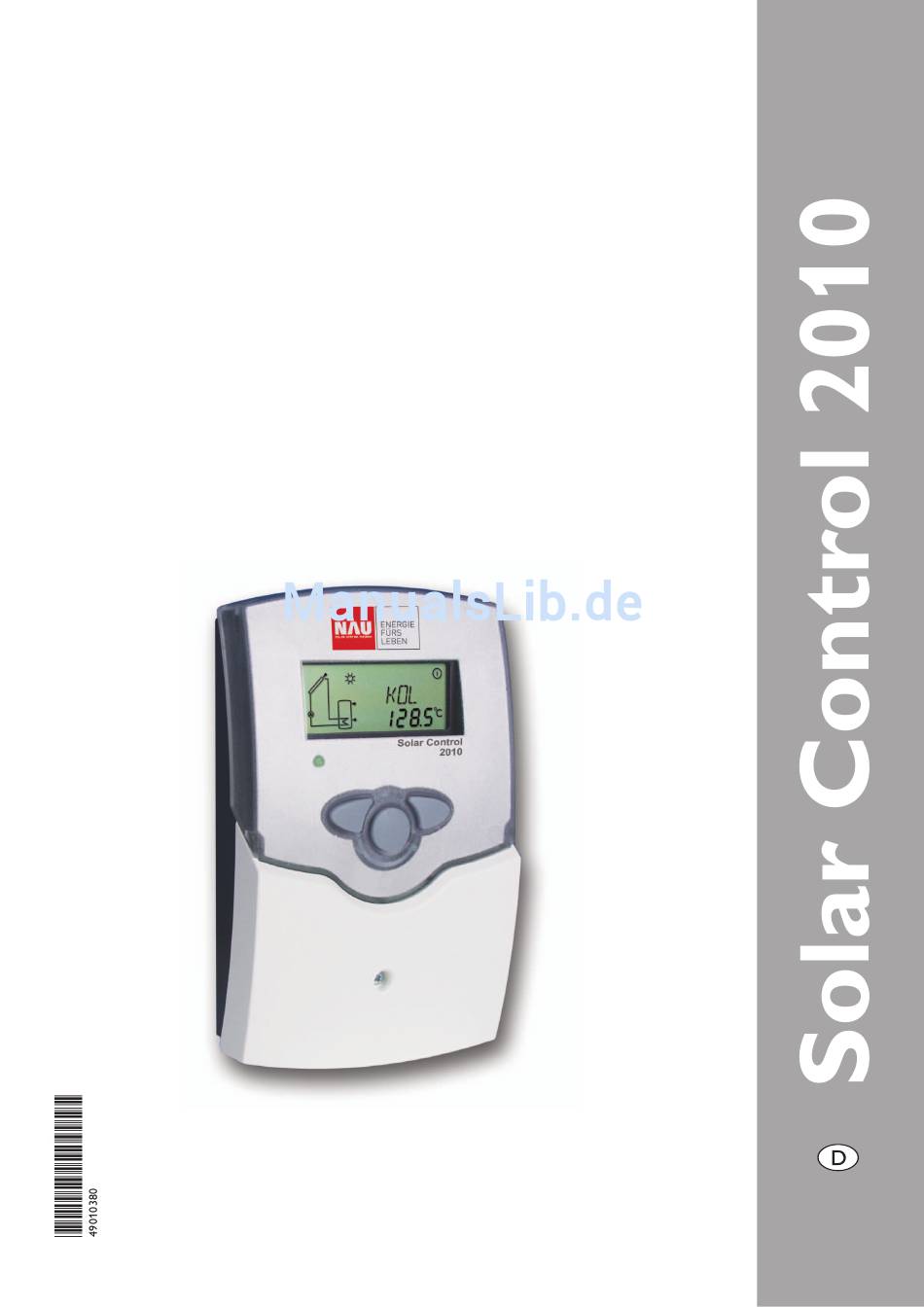

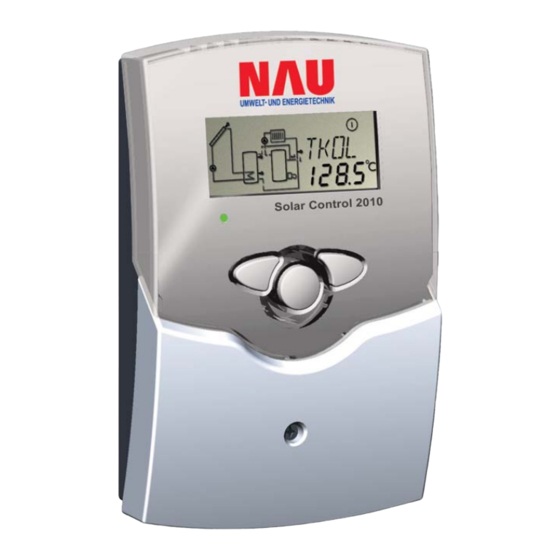

- Seite 1 NAU Solar Control 2010 Montage Anschluss Bedienung Fehlersuche Systembeispiele Handbuch Vielen Dank für den Kauf dieses NAU-Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. www.nau-gmbh.de...
-
Seite 2: Inhaltsverzeichnis
Betrieb ist nach den anerkannten Regeln der Technik durchzuführen. außerhalb des Urheberrechts bedarf der Zustimmung der Die Un fall ver hütungsvorschriften der Berufsgenossenschaften sind Firma NAU GmbH Umwelt- und Energietechnik. Dies gilt zu beachten. Die bestimmungswidrige Verwendung sowie unzuläs- insbesondere für Vervielfältigungen / Kopien, Übersetzungen, sige Änderungen bei der Montage führen zum Ausschluss jeglicher... -
Seite 3: Technische Daten Und Funktionsübersicht
• Bedienerfreundlich durch ein- fache Handhabung • montagefreundliches Ge häuse in herausragendem Design Lieferumfang: 1 x Solar Control 2010 1 x Zubehörbeutel 1 x Ersatzsicherung T4A 2 x Schraube und Dübel 4 x Zugentlastung und Schrauben 1 x Kondensator 4,7 nF Zusätzlich im Komplettpaket:... -
Seite 4: Installation
Solar Control 2010 Installation Achtung! Vor jedem Öffnen des Gehäuses 1.1 Montage allpolige Trennung von der Netz- Display spannung sicherstellen. Die Montage darf ausschließlich in trockenen Innenräumen erfolgen. Beachten Sie, dass das Gerät für eine einwandfreie Funktion an dem ausgewählten Ort keinen starken elek- tromagnetischen Feldern ausgesetzt sein darf. -
Seite 5: Datenkommunikation / Bus
Solar Control 2010 1.2.1 Datenkommunikation / Bus Der Regler verfügt über den VBus zur Datenkommu- ® nikation mit und der Energieversorgung von exter- 220 ... 240 V~ nen Modulen. Der Anschluss erfolgt mit beliebiger Polung an den beiden mit „VBus“ gekennzeichneten Klem- 1 (1) A ( 220 ... -
Seite 6: Solarsystem Und Wärmetausch
Solar Control 2010 1.2.3 Klemmenbelegung Anlage 2 Solarsystem und Wärmeaustausch zu bestehendem Speicher mit 1 Speichern, 4 Sensoren und 2 Pumpen. ANL 2 Speicher 1 Speicher 2 Symbol Beschreibung Kollektorsensor Speichersensor unten Speichersensor oben Speichersensor 2 Solarpumpe Pumpe für Wärmeaustausch 1.2.4 Klemmenbelegung Anlage 3... -
Seite 7: Solarsystem Und Speicherschichtladung
Solar Control 2010 Solarsystem und Speicherschichtladung mit 1 Spei- 1.2.5 Klemmenbelegung Anlage 4 cher, 3 Sensoren, 1 Solarpumpe und 3-Wege-Ventil zur Speicherschichtladung. Der Sensor S4 / TRL kann optional zur Wärme mengenbilanzierung verwendet werden. ANL 4 Symbol Beschreibung Kollektorsensor Speichersensor unten... -
Seite 8: 2-Speicher-Solarsystem Pumpenlogik
Solar Control 2010 2-Speicher-Solarsystem mit Pumpenlogik mit 2 Spei- 1.2.6 Klemmenbelegung Anlage 6 chern, 3 Sensoren und 2 Solarpumpen. ANL 6 Speicher 1 Speicher 2 Symbol Beschreibung Kollektorsensor Speichersensor 1 Speichersensor 2 Messfühler (optional) Solarpumpe Speicher 1 Solarpumpe Speicher 2 1.2.7 Systemanschluss Anlage 7... -
Seite 9: Solarsystem Nachheizung Durch Feststoffkessel
Solar Control 2010 1.2.8 Systemanschluss Anlage 8 Solarsystem mit Nachheizung durch Feststoffkessel mit 1 Speicher, 4 Sensoren, 1 Solarpumpe und 1 Pumpe zur Nachheizung. ANL 8 Symbol Beschreibung Kollektorsensor Speichersensor unten Speichersensor oben Sensor für Feststoffkessel Solarpumpe Pumpe für Feststoffkessel 1.2.9 Systemanschluss Anlage 9... -
Seite 10: Bedienung Und Funktion
Solar Control 2010 Bedienung und Funktion 2.1 Einstelltaster Der Regler wird über die 3 Drucktaster unter dem Display bedient. Taster 1 dient dem Vorwärts-Scrollen durch das Anzeigemenü oder dem Erhöhen von Einstellwerten. Taster 2 wird entsprechend für die umgekehrte Funktion benutzt. -
Seite 11: System-Screen
Solar Control 2010 2.2.3 System-Screen Der System-Screen (aktives Anlagenschema) zeigt im Regler ausgewählte Schemata. Es besteht aus mehreren System- komponenten-Symbolen, die je nach Anlagenzustand blinken, dauerhaft angezeigt oder verborgen werden. nur System-Screen Anzeige Sensoren Sensor Speicher oben Kollektor 2 Heizkreis... -
Seite 12: Erstinbetriebnahme
Solar Control 2010 3. Erstinbetriebnahme Bei Erstinbetriebnahme zuerst Anlagenschema einstellen 1. Zuerst Netzverbindung einschalten. Der Regler durchläuft eine Initialisierungsphase, in der die Betriebs-Kontrolllampe rot und grün blinkt. Nach der Initialisierung befindet sich der Betriebskontroll- Regler im automatischen Regelbetrieb mit Werkseinstellung. -
Seite 13: Regelparameter Und Anzeigekanäle
Solar Control 2010 Regelparameter und Anzeigekanäle 4.1 Kanal-Übersicht Legende: Entsprechender Kanal ist nur bei aktivierter Option Wärmemengenzählung (OWMZ) vorhanden. Entsprechender Kanal ist vorhanden. Entsprechender Kanal ist nur bei deaktivierter Option Wärmemengenzählung (OWMZ) vorhanden. Entsprechender Kanal ist vorhanden wenn die zugehörige... - Seite 14 Solar Control 2010 Kanal Bezeichnung Seite Option Kollektorkühlung Kollektor 1 OKX1 Option Kollektorkühlung Kollektor 1 Maximaltemperatur Kollektor 1 KMX1 Maximaltemperatur Kollektor 1 Option Minimalbegrenzung Kollektor 1 OKN1 Option Minimalbegrenzung Kollektor 1 Minimaltemperatur Kollektor 1 KMN1 Minimaltemperatur Kollektor 1 Option Frostschutz Kollektor 1...
-
Seite 15: Anzeige Kollektortemperaturen
Solar Control 2010 4.1.1 Anzeige Kollektortemperaturen Zeigt die momentane Kollektortemperatur an. KOL, KOL1, KOL2: Kollektortemperatur • KOL : Kollektortemperatur (1-Kollektor-System) Anzeigebereich: -40 ... +250 °C • KOL1 : Kollektortemperatur 1 • KOL2 : Kollektortemperatur 2 4.1.2 Anzeige Speichertemperaturen Zeigt die momentane Speichertemperatur an. -
Seite 16: Betriebsstundenzähler
Solar Control 2010 4.1.7 Betriebsstundenzähler Der Betriebsstundenzähler summiert die solaren Betriebs- h P / h P1 / h P2: stunden des jeweiligen Relais (h P / h P1 / hP2). Im Display Betriebsstundenzähler werden volle Stunden angezeigt. Anzeigekanal Die aufsummierten Betriebsstunden können zurückgesetzt werden. -
Seite 17: Speicher-Maximaltemperatur
Solar Control 2010 Zunächst verhält sich die Regelung wie eine Standarddiffe- 4.1.9 ∆T -Regelung renzregelung. Bei Erreichen der Einschaltdifferenz (DT E DT E / DT1E / DT2E / / DT1E / DT2E) wird die Pumpe eingeschaltet und nach DT3E: dem Losreißimpuls (10 s) mit der Minimaldrehzahl... -
Seite 18: Kollektor-Grenztemperatur Kollektornotabschaltung
Solar Control 2010 4.1.12 Kollektor-Grenztemperatur Bei Überschreiten der eingestellten Kollektor-Grenztempe- Kollektornotabschaltung ratur (NOT / NOT1 / NOT2) wird die Solarpumpe (R1 / R2) ausgeschaltet, um einer schädigenden Überhitzung der Solar-Komponenten vorzubeugen (Kollek tornotab schal tung). NOT / NOT1 / NOT2: Ab Werk ist die Grenztem peratur auf 140 °C eingestellt,... -
Seite 19: Pendelladung
2 Min. 1-30 Min. Pendelladezeit [tUMW] 15 Min. 1-30 Min. Die Solar Control 2010 Vorranglogik: Die oben aufgeführten Optionen und Parameter haben nur in Mehrspeichersystemen (System ANL = 4, 5, 6) eine Bedeutung. Bei Einstellung Vorrang 0 werden die Speicher, Vorrang:... -
Seite 20: Drehzahlregelung
Solar Control 2010 4.1.19 Thermostatfunktion (ANL = 3) Die Thermostatfunktion arbeitet unabhängig vom Solarbe- Nachheizung Überschusswärmenutzung trieb und kann z. B. für eine Überschusswärmenutzung oder eine Nachheizung eingesetzt werden. • NH E < NH A die Thermostatfunktion wird zur Nachheizung verwen- •... -
Seite 21: Tipps Zur Fehlersuche
Solar Control 2010 5. Tipps zur Fehlersuche Tritt ein Störfall ein, wird über das Display des Reglers eine Topfsicherung T4A Meldung angezeigt: 220 ... 240 V~ 1 (1) A ( 220 ... 240) V~ Temp. Sensor Warnsymbol (1) A (220 ... 240) V~... -
Seite 22: Verschiedenes
Solar Control 2010 5.1 Verschiedenes Pumpe läuft heiß, jedoch kein Wärmetransport vom Kol- Pumpe läuft kurz an, schaltet ab, schaltet wieder an usw. lektor zum Speicher, Vor- und Rücklauf gleich warm; evtl. („Reglerflattern“) auch Blubbern in der Leitung. Luft im System? Temperaturdifferenz am System entlüften;... - Seite 23 Solar Control 2010 Speicher kühlen über Nacht aus Rückflussverhinderer in weitere Pumpen, die mit der Warmwasserzir ku- dem Solarspeicher in Ver- lation kontrollieren - o.k. bindung stehen, ebenso überprüfen Kollektorkreispumpe nein läuft nachts? Reglerfunktion prüfen Reinigen bzw. austau- Die Schwerkraftzirkula-...
-
Seite 24: Zubehör
Service Center Software Die RSC light Software ermöglicht ein Auslesen der Reg- lermesswerte zur Visualisierung und Kontrolle des Anla- genzustandes. NAU GmbH Umwelt- und Energietechnik Naustrasse 1 85368 Moosburg-Pfrombach Tel.: +49 (0) 87 62/ 92- 0 Fax: +49 (0) 87 62/ 34 70 www.nau-gmbh.de...
