Aktoren; Bus - NAU Solar Control 3010 Montageanleitung

Solar Control 3010

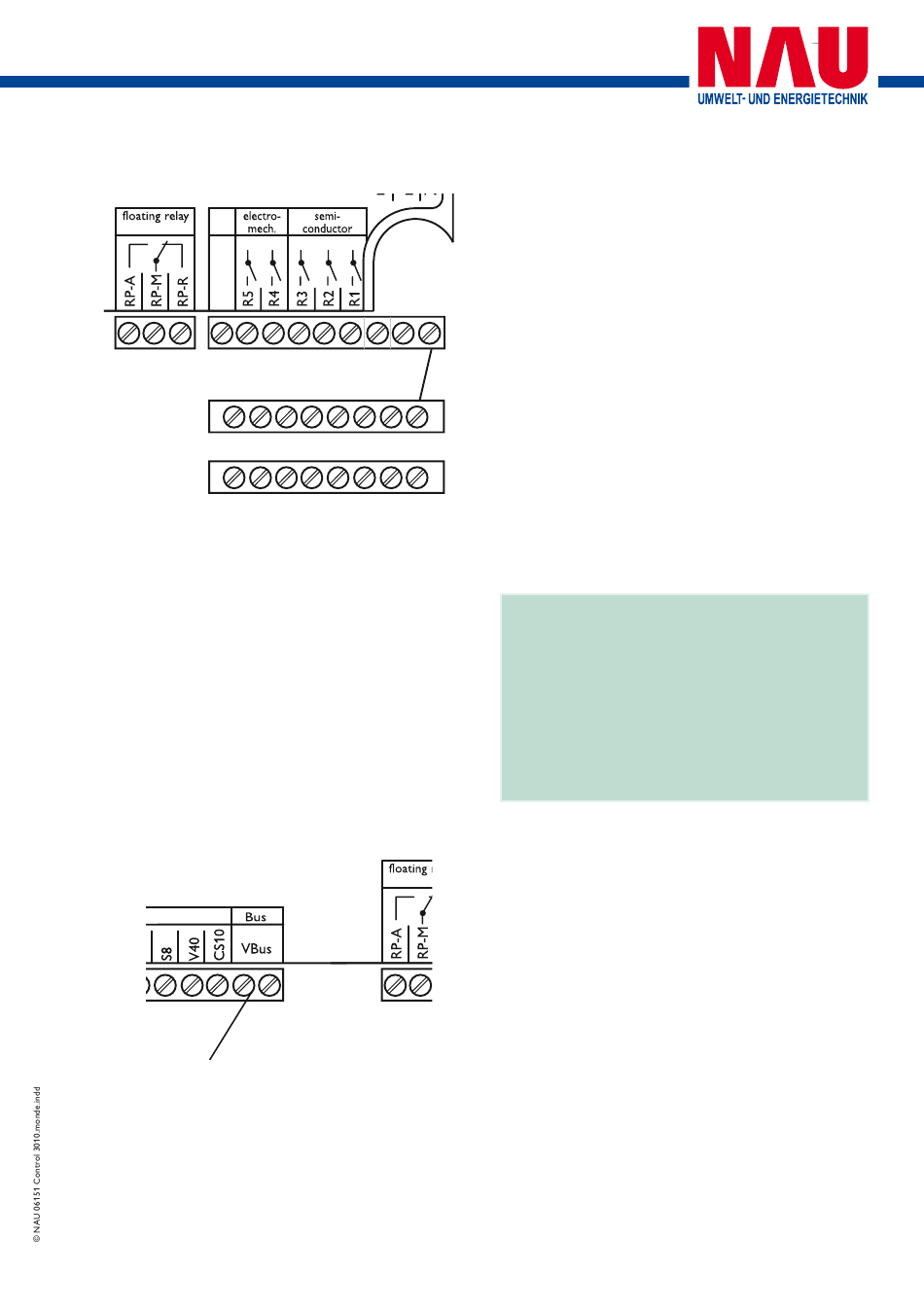

1.2.2 Aktoren

(Pumpen,Ventile, etc.)
Masse-Sammelklemmenblock
Schutzleiter-Sammelklemmenblock
1.2.3 Datenkommunikation / Bus
VBus
Anschlussklemmen
Seite 5/28
Der Regler ist mit insgesamt 6 Relais ausgestattet, an die
die Verbraucher (Stellglieder) wie Pumpen, Ventile und
Hilfsrelais angeschlossen werden:
• Die Relais R1 ...R3 sind Halbleiterrelais, auch für eine
Drehzahlregelung geeignet:
R1 ...R3 = Arbeitskontakt R1 ...R3
N = Nullleiter N (Sammelklemmenblock)
PE = Schutzleiter PE (Sammelklemmenblock)
• Die Relais R4 und R5 sind elektromechanische Relais
mit 1 Schließer:
R4, R5 = Arbeitskontakte R4, R5
N = Nullleiter N (Sammelklemmenblock)
PE = Schutzleiter PE (Sammelklemmenblock)
• Das Relais RP ist ein potenzialfreies Relais mit Wechsel-
kontakt:
RP-M = Mittelkontakt RP
RP-A = Arbeitskontakt RP
RP-R = Ruhekontakt RP
RP schaltet parallel zu R3 in allen Systemen mit Nach-
heizung (ANL 3, 10, 12, 15, 19, 22, 25, 28) um gege-
benenfalls eine Brenneranforderung zu ermöglichen.
Hinweis:
die Relais R1 bis R3 sind für die Drehzahlregelung als Halb-
leiterrelais ausgeführt. Diese benötigen eine Mindest-Last
von 20W (Leistungsaufnahme des Verbrauchers) für eine
einwandfreie Funktion. Bei Anschluss von Hilfsrelais, Motor-
ventilen o. ä. muss der dem Montagematerial beigefügte
Kondensator parallel an dem entsprechenden Relaisaus-
gang angeschlossen werden.
Achtung: bei Anschluss von Hilfsrelais oder Ventilen die
Mindestdrehzahl auf 100 % stellen.
Der Regler verfügt über eine Bus-Schnittstelle für die Daten-
kommunikation:
1.) Den VBus zur Datenkommunikation mit und der En-
®
ergieversorgung von externen Modulen. Der Anschluss
erfolgt mit beliebiger Polung an den beiden mit „VBus"
gekennzeichneten Klemmen. Über diesen Daten-Bus
können ein oder mehrere VBus
werden, z.B.:
• WMZ-M1,Wärmemengenzähler-Modul
• Großanzeigen
• Datenlogger
® Module angeschlossen
