Installations- und Betriebshandbuch

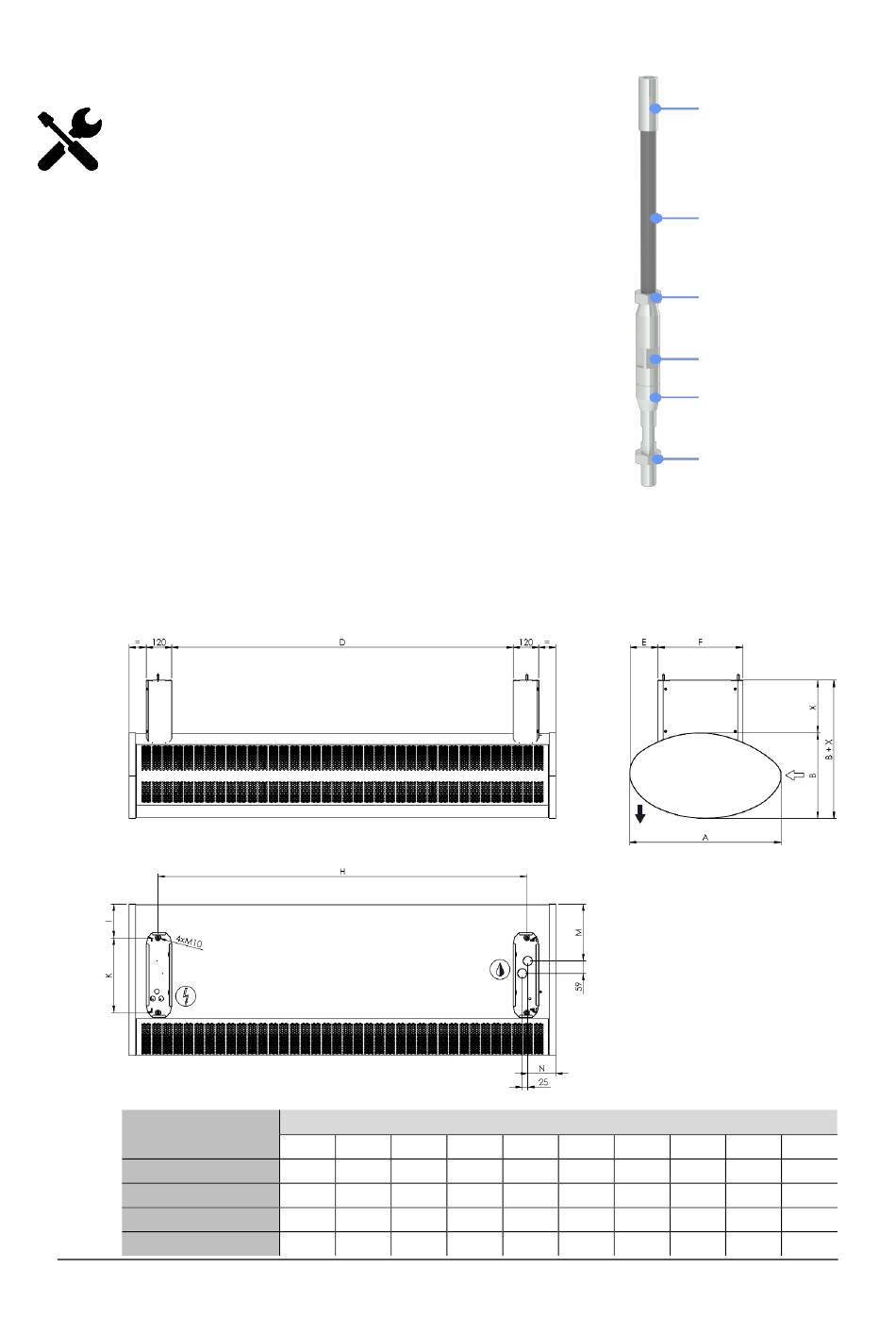

6.2. Unterdeckenaufhängung B
Die Türschleier wird an zwei Aufhängepunkten am Mantel der Schleier aufgehängt. Die
Aufhängepunkte sind vom Außen zugänglich, und an der Schleier sind sie vom Hersteller
mit Nietmuttern bestückt (M10 Gewinde). Die Höhe der Aufhängung ist genau durch den
Auftrag bestimmt.
Als Zubehör zu den Unterdeckenaufhängungen B wird (auf Bestellung) geliefert:
2x Aufsatz B, 2x Aufsatzdeckel B, 4x Gewindestange M10x1000, 4x Anker M10/40, 4x links-
rechte Aufhängebuchse M10, 4x links-rechte Schraube M10, 8x Mutter M10, 8x Schraube
M5x12 – DIN 912, 4x Blechschraube 4,8x13, 8x Kunststoff Blindscheiben.
Montageverfahren:
1. Bemessen Sie die Position des Schleiers und markieren Sie die Ankerpunkte auf der
Decke (siehe Bohrungsplan auf Seite 8).
2. Bohren Sie die Löcher zum Einbau der Anker. Für die gewählten Dübel/Anker ist
jeweils der entsprechende Bohrer einzusetzen.
3. Wenden Sie den chemischen Anker in die Bohrlöcher an, und stecken Sie den
Dübel/Anker hinein.
4. Passen Sie die Gewindestangen an die gewünschte Länge an.
5. Zuerst sind die links-rechten Schrauben in die Schleier einzubauen, mit den Muttern
zu sichern, und anschließend sind die links-rechten Aufhängebuchsen an die
Schrauben zu drehen.
6. Die Gewindestangen sind in die vorbereiteten Deckenanker einzubauen und die Muttern sind zu drehen.
7. Die Schleier ist in die gewünschte Position zu stellen und die Aufhängebuchsen sind an die Gewindestangen nachzuziehen,
bis die gewünschte Verbindung hergestellt wird, anschließend sind die Buchsen mit den Muttern zu sichern.
8. Richten Sie den Schleier aus, und ziehen Sie die Schrauben sorgfältig fest. Überprüfen Sie die richtige und sichere Aufhängung.
9. Die Aufsätze sind mit den Blechschrauben an den Schleier anzuschrauben.
10. Die Aufsätze sind mit den Deckeln zu versehen, mit den Schrauben M5x12 anzuschrauben, und die Löcher sind mit den
Abdeckstöpseln abzudecken.
Modell
Nucleo 3000 10X (100)
Nucleo 3000 101
Nucleo 3000 15X (150)
Nucleo 3000 151
8
A
B
D
715
405
610
130
790
480
610
155
715
405
1110
130
790
480
1110
155
Abmessungen
(mm)
E
F
H
I
400
740
160
425
740
180
400
1240
160
425
1240
180
Technische Änderungen vorbehalten
Anker M10
Gewindestange M10
Mutter M10
links-rechte
Aufhängebuchse M10
links-rechte
Schraube M10
Mutter M10
K
M
N
350
270
130
380
290
125
350
270
130
380
290
125
