Technische Betriebsbedingungen des schleier:
5.

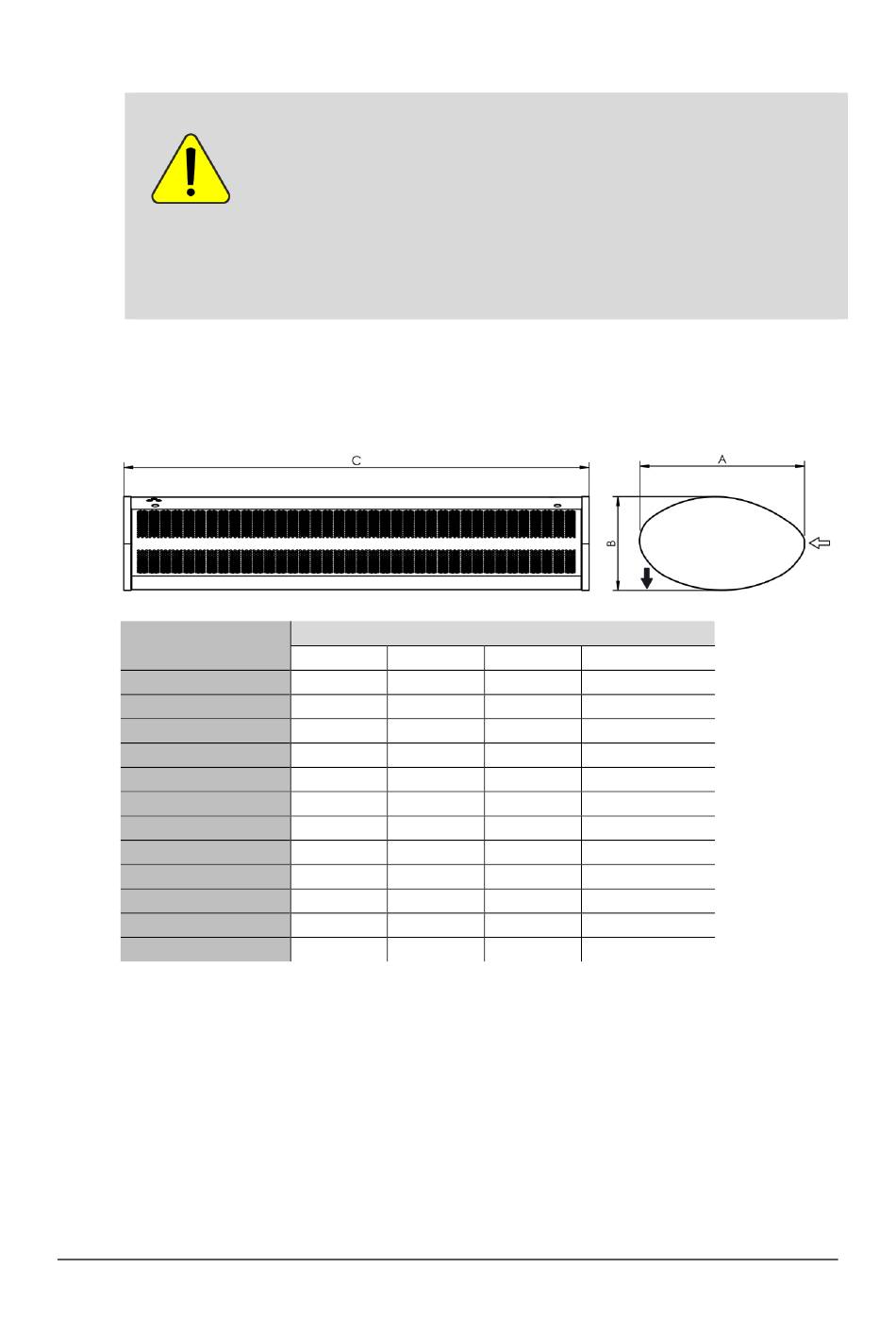

Abmessungen des schleier

Modell
Nucleo 3000 10X
Nucleo 3000 100
Nucleo 3000 101
Nucleo 3000 15X
Nucleo 3000 150
Nucleo 3000 151
Nucleo 3000 20X
Nucleo 3000 200
Nucleo 3000 201
Nucleo 3000 25X
Nucleo 3000 250
Nucleo 3000 251
Technische Änderungen vorbehalten
max. Betriebstemperatur vom Medium 90°C / Druck 1,6 Mpa – wenn nicht anders festgelegt,
Betriebsspannung der Warmwassereinheit – 230V/50Hz, Betriebsspannung des schleier mit
elektrischem Heizgerät - 400V/50Hz,
max. Umgebungstemperatur 40°C,
Abdeckung der Warmwassereinheit - IP 20 / Abdeckung des schleier mit elektrischem Heizgerät – IP
20,
Der schleier ist für nichtaggressive Grundumgebung bestimmt,
Die Warmwassereinheiten sind mit dem Filter versehen – benutzen Sie ausschließlich die vom
Hersteller gelieferten Filter!
Beim Einsatz eines 2W-Ventils muss die minimale Druckdifferenz von 23kPa eingehalten werden
(dies gilt nur für die druckunabhängigen Ventile).
A
715
715
790
715
715
790
715
715
790
715
715
790
Designschleier Nucleo 3000
Abmessungen
(mm)
B
C
405
1010
405
1010
480
1010
405
1510
405
1510
480
1510
405
2010
405
2010
480
2010
405
2480
405
2480
480
2480
Austrittshöhe max
2400
2800
3200
2400
2800
3200
2400
2800
3200
2400
2800
3200
