Ditronic Touch Regler
Ditronic Touch Berührungsregler ist ein hochkomfortabler Regler zur Steuerung des Lüfters und des (Warmwasser- und
elektrischen) Heizungsgeräts, mit der Anschlussmöglichkeit von externen Komponenten (Türkontakt, BMS usw.). Die Funktion des
Reglers ist durch den Typ der Elektrodokumentation spezifiziert. Der Regler ist zum Wandeinbau bestimmt, und es wird dazu eine
spezielle Bedienungsanleitung geliefert. Einen integralen Bestandteil des Reglers bildet der Ni-1000 Raumsensor, der nach der
Elektrodokumentation an die Steuerungsplatine zu schalten ist.
Die Verbindung zwischen dem Schleier und dem Regler wird mit einem UTP-Kabel mit dem Endverschluss RJ 45 ausgeführt (kann
als fakultatives Zubehör in verschiedenen Längen bestellt werden).
9.
Elektrischer Anschluss der Schleier
Die Luftschleier muss durch einen geeigneten Leitungsschutzschalter in
Übereinstimmung mit ihren elektrischen Parametern geschützt werden – siehe
beiliegendes elektrisches Schema. Zuerst ist der Anschluss der vorbereiteten
Kabel nach dem beiliegenden elektrischen Schema an die Klemmen auszuführen,
dann erfolgt die Kontrolle des Anschlusses, die Verbindung und erst dann die
Einschaltung der Einspeisung. Verwenden Sie die Kabelleitungen mit einem nach
der
Strombelastung
Elektrodokumentation.
Die elektrische Kabeltüllen befinden sich bei den Standardschleier jeweils auf der
anderen Seite als der Anschluss des Warmwassermediums. Beim Anschließen
der Elektroinstallation ist die Ansauggitter zu öffnen und den Dosendeckel
abzuschrauben.
Achten Sie darauf, dass das Kabel weder verdreht noch irgendwie verformt ist.
Zur einfachen Manipulation sind die freien Enden einzelner Leiter ausreichend
lang zu lassen, und erst wenn Sie sich sicher sind, dass der Leiter ausreichend lang ist, führen Sie die Verkürzung durch.
Beachten Sie die allgemein gültigen Bestimmungen für das jeweilige Land, insbesondere dann die Norm ČSN 12 2002 und sonstige
mitgeltende Vorschriften. Bei jeder Wartungstätigkeit ist die Schleier vom Netz zu trennen. Der Anschluss und die Erdung der
elektrischen Anlage oder deren Teile muss insbesondere der Norm ČSN 33 2190, 33 2000-5-51 ed.3, 33 2000-5-54 ed.3
entsprechen. Jegliche Wartungsarbeiten am Elektroteil dürfen nur von einer Fachkraft mit entsprechender Qualifikation nach der
Verordnung §6 ČBU Nr. 50/78 GBl. durchgeführt werden.
Nach der Montage ist alles sorgfältig zu prüfen und die Ausgangsrevision der Anlage durchzuführen. Überprüfen Sie die
Funktionsfähigkeit der Sicherungen FU1-FU3 (Ditronic) für die Innenschaltungen (die Werte der Sicherungen sind auf dem Kasten
14
DITRONIC
Steuerungsplatine
geeignet
ausgelegten
Querschnitt
–
siehe
die
DITRONIC TOUCH
Regler
Ni-1000
Raumsensor

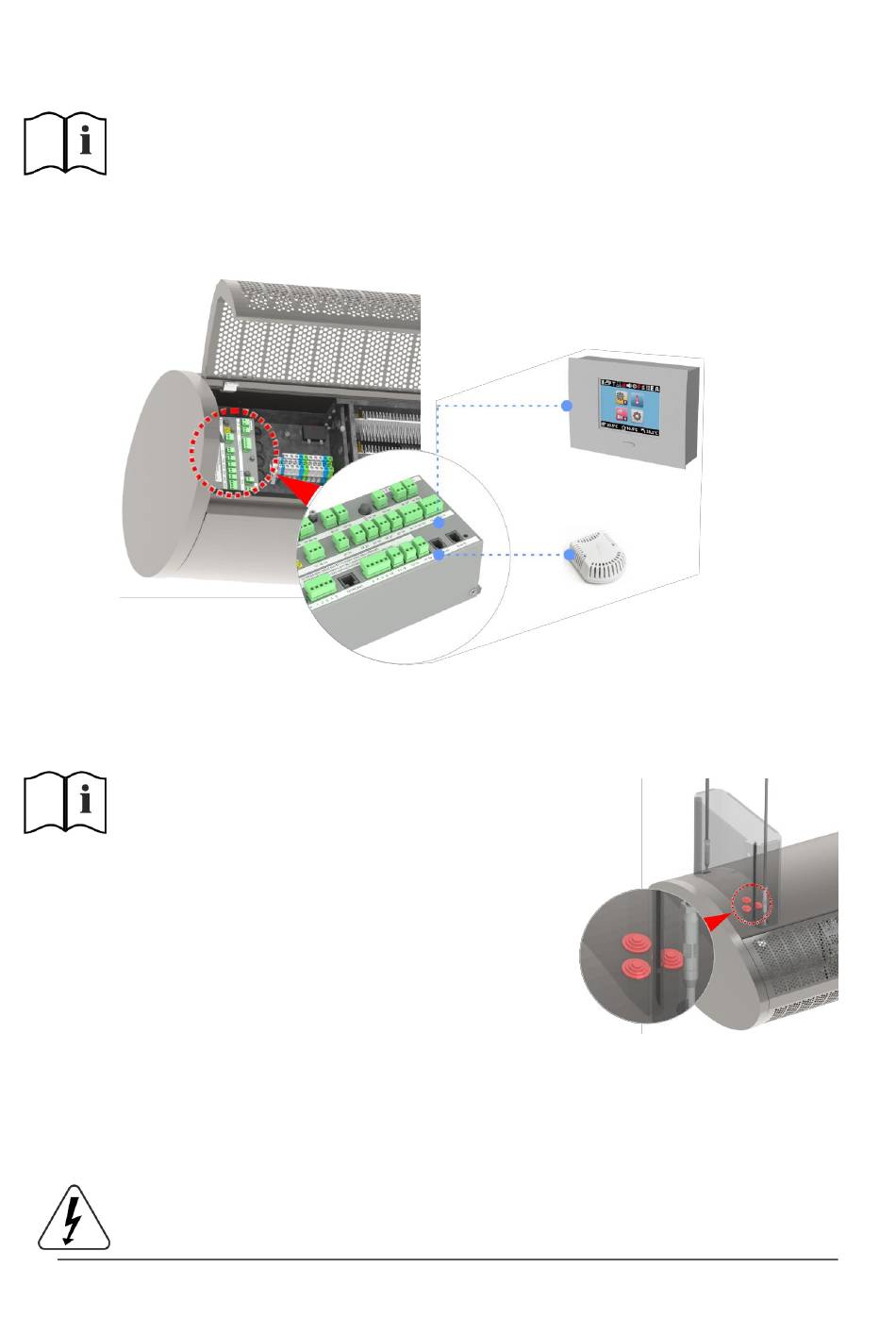

Abbildung der Kabeltüllen
