Installations- und Betriebshandbuch
6.

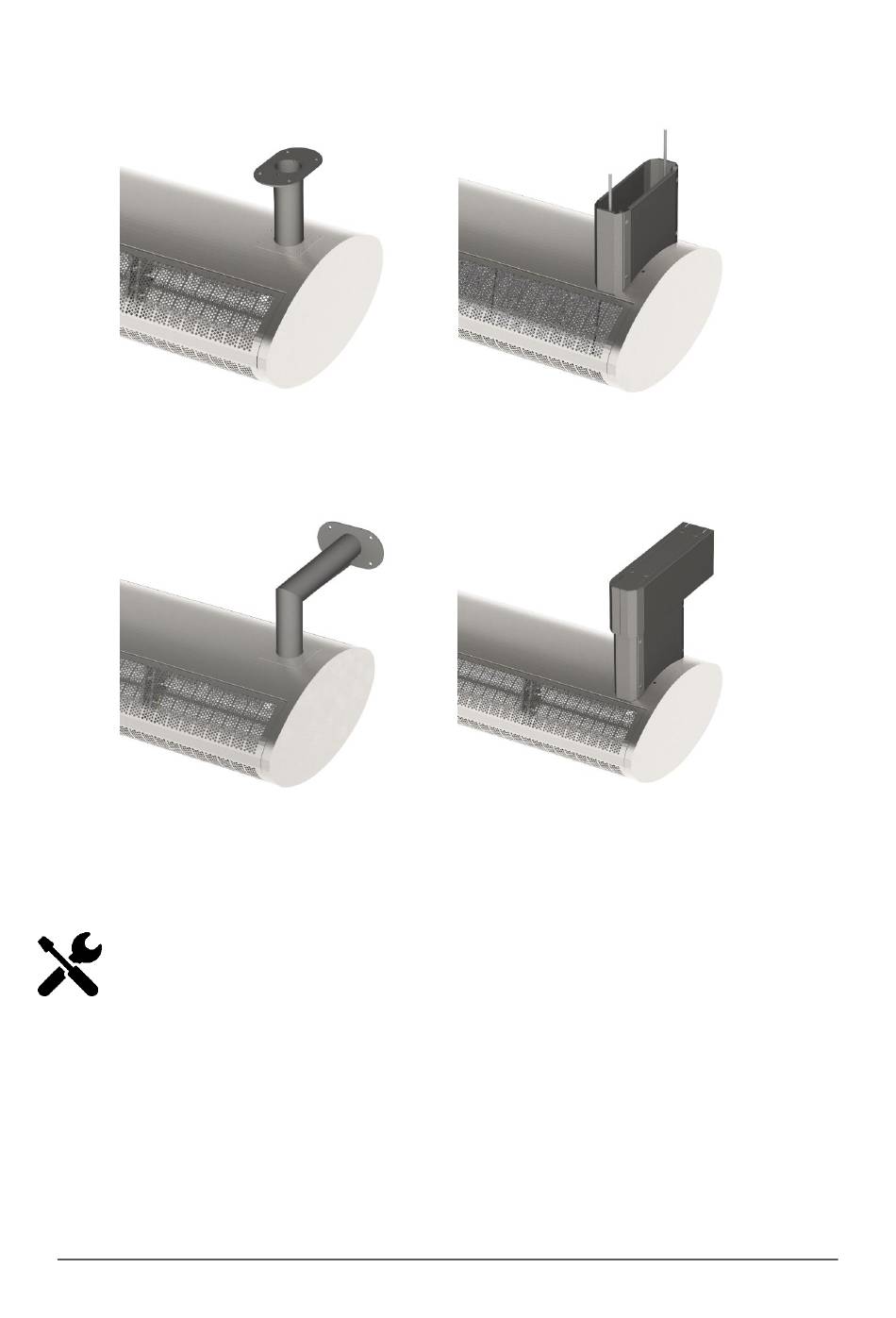

Montage der Schleier
(Nur für die Variante mit elektrischem Heizgerät)
Aufhängung A2
(Nur für die Variante mit elektrischem
6.1. Unterdeckenaufhängung A1
Die Türschleier wird an zwei Aufhängepunkten am Mantel der Schleier aufgehängt. Die Aufhängepunkte sind vom Außen
zugänglich, und an der Schleier sind sie vom Hersteller mit Nietmuttern bestückt (M10 Gewinde). Die Unterdeckungaufhängungen
A1 sind nur für die Kaltluftschleier mit elektrischem Heizgerät bestimmt. Die Höhe der Aufhängung ist genau durch den Auftrag
bestimmt.
Als Zubehör zu den Unterdeckenaufhängungen A1 wird (auf Bestellung) geliefert:
2x Konsole A1, 4x Abdeckung, 8x Schraube M10x40 – DIN 912, 8x flache Unterlegscheibe Größe 10, 8x elastische Unterlegscheibe
Größe 10, 16x Blechschraube 4,8x13.
Montageverfahren:
1. Bemessen Sie die Position des Schleiers mit den Aufhängungen und markieren Sie die Ankerpunkte auf der Decke (siehe
Bohrungsplan auf Seite 7).
2. Bohren Sie die Löcher zum Einbau der Anker. Für die gewählten Dübel/Anker ist jeweils der entsprechende Bohrer
einzusetzen.
3. Wenden Sie den chemischen Anker in die Bohrlöcher an, und stecken Sie den Dübel/Anker hinein.
4. Bestücken Sie den Schleier mit den Aufhängungen und befestigen Sie diesen mit dem mitgelieferten Verbindungsmaterial.
5. Die Montagelöcher am Schleier sind mit den mitgelieferten Abdeckungen, mit Hilfe von Blechschrauben abzudecken.
6
Unterdeckenmontag
e
Aufhängung A1
Wandmontage
Heizgerät)
Aufhängung B
Aufhängung D
Technische Änderungen vorbehalten
