Inhaltszusammenfassung für Stavoklima Nucleo 3000

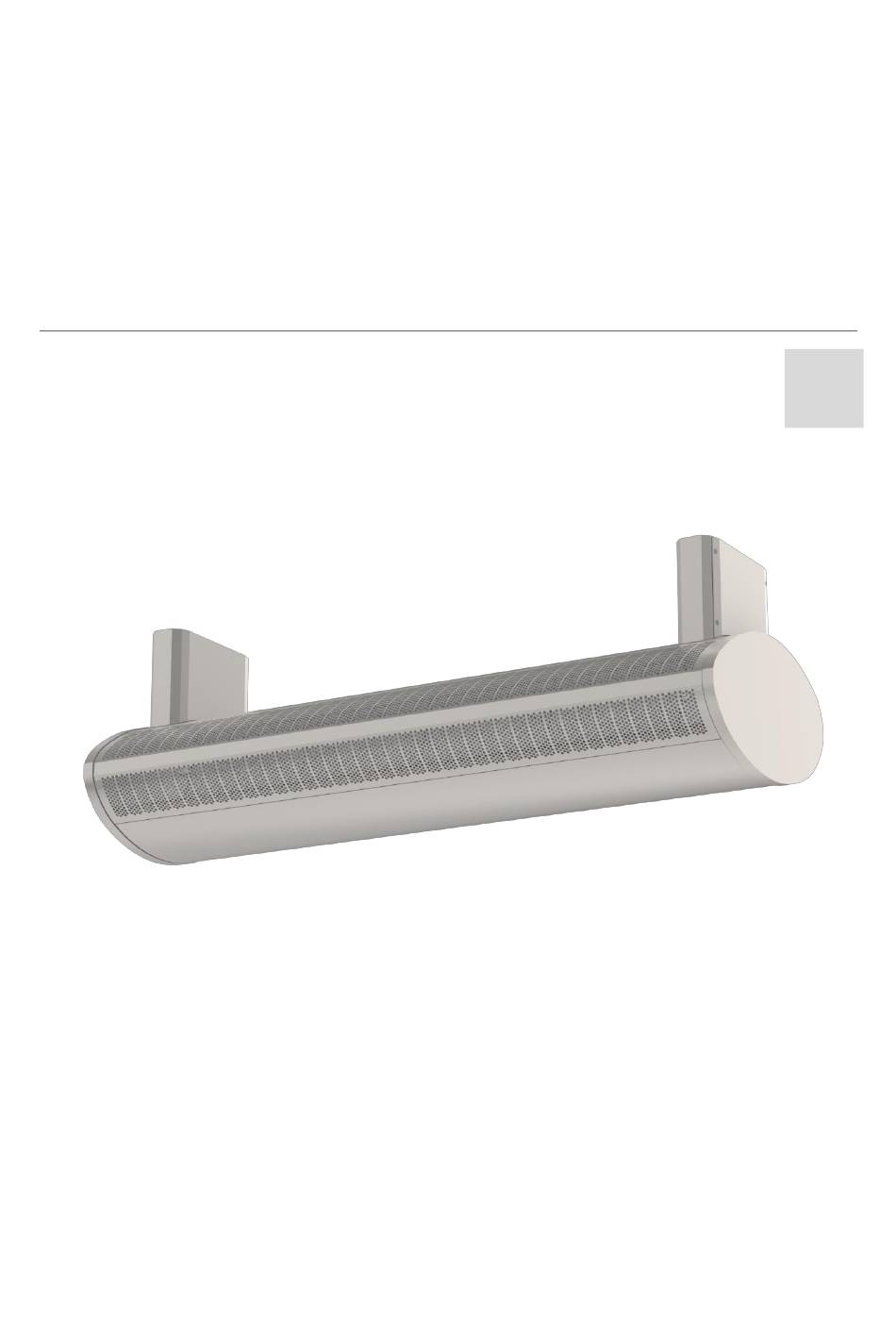

- Seite 1 D E S I G N L U F T S C H L E I E R S T A V O K L I M A Installations- und Betriebshandbuch Modell Nucleo 3000 www.stavoklima.cz Version 0...
-
Seite 2: Inhaltsverzeichnis
Installations- und Betriebshandbuch Inhaltsverzeichnis Inhaltsverzeichnis ................................2 Auspacken des schleier, Kontrolle nach dem Transport, bzw. der Lagerung ..............3 2.1. Auspacken des schleier, Kontrolle .......................... 3 2.2. Lagerung des schleier, sonstige Transportempfehlungen ..................3 Sicherheitsmaßnahmen ..............................4 Grundinformationen über der schleier und deren Einsatz ....................4 Abmessungen des schleier ............................... -
Seite 3: Auspacken Des Schleier, Kontrolle Nach Dem Transport, Bzw. Der Lagerung
Designschleier Nucleo 3000 Auspacken des schleier, Kontrolle nach dem Transport, bzw. der Lagerung 2.1. Auspacken des schleier, Kontrolle Überprüfen Sie sorgfältig den Inhalt des Lieferscheins, der einen integralen Bestanteil der Lieferung bildet. Bei den Teilen, die als Extra-Zubehör im Lieferschein bezeichnet sind (d.h. sie sind kein Teil des schleier, bzw. sie sind nicht in der Anlage eingebaut), ist die Vollständigkeit in Bezug auf die gelieferte Sendung (in der Regel in einem anderen Karton geliefert) und deren Unversehrtheit... -
Seite 4: Sicherheitsmaßnahmen
Installations- und Betriebshandbuch Sicherheitsmaßnahmen Der schleier ist nach den Vorschriften der Regierungsverordnungen und den von dem Hersteller in der Konformitätserklärung angeführten tschechischen Normen, die mit den EU-Richtlinien harmonisiert sind, hergestellt. Das oben angeführte Produkt ist im Einklang mit folgenden Normen: ČSN EN 60335-1 ed.3 ČSN EN 60335-2-30 ed. -
Seite 5: Abmessungen Des Schleier
Designschleier Nucleo 3000 Technische Betriebsbedingungen des schleier: max. Betriebstemperatur vom Medium 90°C / Druck 1,6 Mpa – wenn nicht anders festgelegt, Betriebsspannung der Warmwassereinheit – 230V/50Hz, Betriebsspannung des schleier mit elektrischem Heizgerät - 400V/50Hz, max. Umgebungstemperatur 40°C, ... -
Seite 6: Montage Der Schleier
Installations- und Betriebshandbuch Montage der Schleier Unterdeckenmontag Aufhängung A1 Aufhängung B (Nur für die Variante mit elektrischem Heizgerät) Wandmontage Aufhängung A2 Aufhängung D (Nur für die Variante mit elektrischem Heizgerät) 6.1. Unterdeckenaufhängung A1 Die Türschleier wird an zwei Aufhängepunkten am Mantel der Schleier aufgehängt. Die Aufhängepunkte sind vom Außen zugänglich, und an der Schleier sind sie vom Hersteller mit Nietmuttern bestückt (M10 Gewinde). - Seite 7 7. Richten Sie den Schleier aus, und ziehen Sie die Schrauben sorgfältig fest. Überprüfen Sie die richtige und sichere Aufhängung. 8. Ziehen Sie die Kabel durch das Loch in der Aufhängung, bis in den Kasten der Elektroinstallation im Schleier. Abmessungen (mm) Modell Nucleo 3000 10X (100) Nucleo 3000 101 Nucleo 3000 15X (150) 1215 Nucleo 3000 151...
-
Seite 8: Unterdeckenaufhängung B
10. Die Aufsätze sind mit den Deckeln zu versehen, mit den Schrauben M5x12 anzuschrauben, und die Löcher sind mit den Abdeckstöpseln abzudecken. Abmessungen (mm) Modell Nucleo 3000 10X (100) Nucleo 3000 101 Nucleo 3000 15X (150) 1110 1240 Nucleo 3000 151... -
Seite 9: Wandaufhängungen A2
Designschleier Nucleo 3000 Nucleo 3000 20X (200) 1610 1740 Nucleo 3000 201 1610 1740 Nucleo 3000 25X (250) 2080 2210 Nucleo 3000 251 2080 2210 6.3. Wandaufhängungen A2 Die Türschleier wird an zwei Aufhängepunkten am Mantel der Schleier aufgehängt. Die Aufhängepunkte sind vom Außen zugänglich, und an der Schleier sind sie vom Hersteller mit Nietmuttern bestückt (M10 Gewinde). -
Seite 10: Wandaufhängungen D
Installations- und Betriebshandbuch Nucleo 3000 20X (200) 1715 Nucleo 3000 201 1715 Nucleo 3000 25X (250) 2185 Nucleo 3000 251 2185 6.4. Wandaufhängungen D Die Türschleier wird an zwei Aufhängepunkten am Mantel der Schleier aufgehängt. Die Aufhängepunkte sind vom Außen zugänglich, und an der Schleier sind sie vom Hersteller mit Nietmuttern bestückt (M10 Gewinde). - Seite 11 Designschleier Nucleo 3000 Nucleo 3000 10X (100) Nucleo 3000 101 Nucleo 3000 15X (150) 1090 1235 Nucleo 3000 151 1090 1235 Nucleo 3000 20X (200) 1590 1735 Nucleo 3000 201 1590 1735 Nucleo 3000 25X (250) 2060 2205 Nucleo 3000 251...
-
Seite 12: Anschluss Der Schleier An Die Heizungsleitung
Installations- und Betriebshandbuch Anschluss der Schleier an die Heizungsleitung Bevor das Medium an die Schleier angeschlossen wird, ist es zu prüfen, ob die Warmwasserzuleitungen zur Verfügung stehen und keine Beschädigung aufweisen. Ferner ist es zu prüfen, ob die Heizungsleitungen Komponenten oder sonstige Maßnahmen umfassen, die für die Nullübertragung statischer, dynamischer und Dehnungskräfte an den Eingangs- und Ausgangsstutzen an der Anschlussstelle sorgen. -
Seite 13: Regelung Des Wärmetauschers Durch Das Ventil Mit Elektrothermischem Kopf
Designschleier Nucleo 3000 Die Anleitung zum elektrischen Anschluss des Ventils ist ein Teil vom elektrischen Schema des Anschlusses der Schleier. Das selbständige elektrische Schema, bzw. die Anleitung zu den Ventilen ist kein Bestandteil der Lieferung, es wird nur auf Anforderung geliefert. -
Seite 14: Ditronic Touch Regler
Installations- und Betriebshandbuch Ditronic Touch Regler Ditronic Touch Berührungsregler ist ein hochkomfortabler Regler zur Steuerung des Lüfters und des (Warmwasser- und elektrischen) Heizungsgeräts, mit der Anschlussmöglichkeit von externen Komponenten (Türkontakt, BMS usw.). Die Funktion des Reglers ist durch den Typ der Elektrodokumentation spezifiziert. Der Regler ist zum Wandeinbau bestimmt, und es wird dazu eine spezielle Bedienungsanleitung geliefert. -
Seite 15: Entsperren Des Notstandthermostats Bei Den Schleier Mit Elektrischem Heizungsgerät
Designschleier Nucleo 3000 der Elektronik markiert) und überzeugen Sie sich über die Funktion externer Komponenten (Zubehör), die die richtige Funktion der Anlage wesentlich beeinflussen können. ACHTUNG: Der Lieferschein dient als Garantieschein! 9.1. Entsperren des Notstandthermostats bei den Schleier mit elektrischem Heizungsgerät... -
Seite 16: Fakultatives Zubehör Zur Schleier - Je Nach Dem Ausstattungsgrad
Installations- und Betriebshandbuch Bei der Inbetriebnahme der Anlage ist die Ausgangsrevision der elektrischen Anlage gemäß der Normen ČSN 33 1500 und ČSN 33 2000-6 ed.2 durchzuführen. Fakultatives Zubehör zur Schleier – je nach dem Ausstattungsgrad Das häufigste Zubehör sind die elektrothermischen Ventile zur Temperaturregelung (Kapitel 7.1). Die Ventile sind in der Regel vom Hersteller eingebaut, alle erhältlichen Ventiltypen siehe Katalogdokumentation. -
Seite 17: Behebung Einfacher Störungen
Designschleier Nucleo 3000 Dichtheitsprüfung der Schleier, bzw. der eingebauten Armaturen auf Wasserseite. Wenn ein Schlammfilter vor der Schleier eingebaut ist – ist dieser zu reinigen, ferner ist dann die Entlüftung des Wärmetauschers zu prüfen.* Sicherheitsprüfung der Schleier hinsichtlich der Stromschlaggefahr nach den gültigen ČSN Normen, bzw. den für das jeweilige Land gültigen Normen, einschl. -
Seite 18: Wechsel Der Glühlampe, Prüfung Der Beleuchtung
Installations- und Betriebshandbuch 12.2. Wechsel der Glühlampe, Prüfung der Beleuchtung Die Beleuchtung des Ausblasteiles stellt ein Design-Element des Schleiers Nucleo 3000 dar. Bei der Störung ist die Beleuchtung herauszunehmen und die LED-Lampe auszuwechseln. Vorgehensweise beim Wechsel: Das Sauggitter wird durch einfaches Ziehen gelöst. -
Seite 19: Außerbetriebsetzung Der Schleier - Entsorgung
Designschleier Nucleo 3000 Außerbetriebsetzung der Schleier – Entsorgung Nach Ablauf der Nutzungsdauer ist die Schleier auszubauen und zu entsorgen. Der Ausbau der Anlage darf nur von einer Fachfirma durchgeführt werden. Dieses Produkt oder dessen Teile müssen nach Ablauf der Nutzungsdauer umweltfreundlich entsorgt werden. - Seite 20 Installations- und Betriebshandbuch STAVOKLIMA s.r.o. Budějovická 450, 370 01 Homole Tel.: +420 387 001 931 e-mail: info@stavoklima.cz www.stavoklima.cz Technische Änderungen vorbehalten...
