Installations- und Betriebshandbuch
Nucleo 3000 20X (200)
Nucleo 3000 201
Nucleo 3000 25X (250)
Nucleo 3000 251

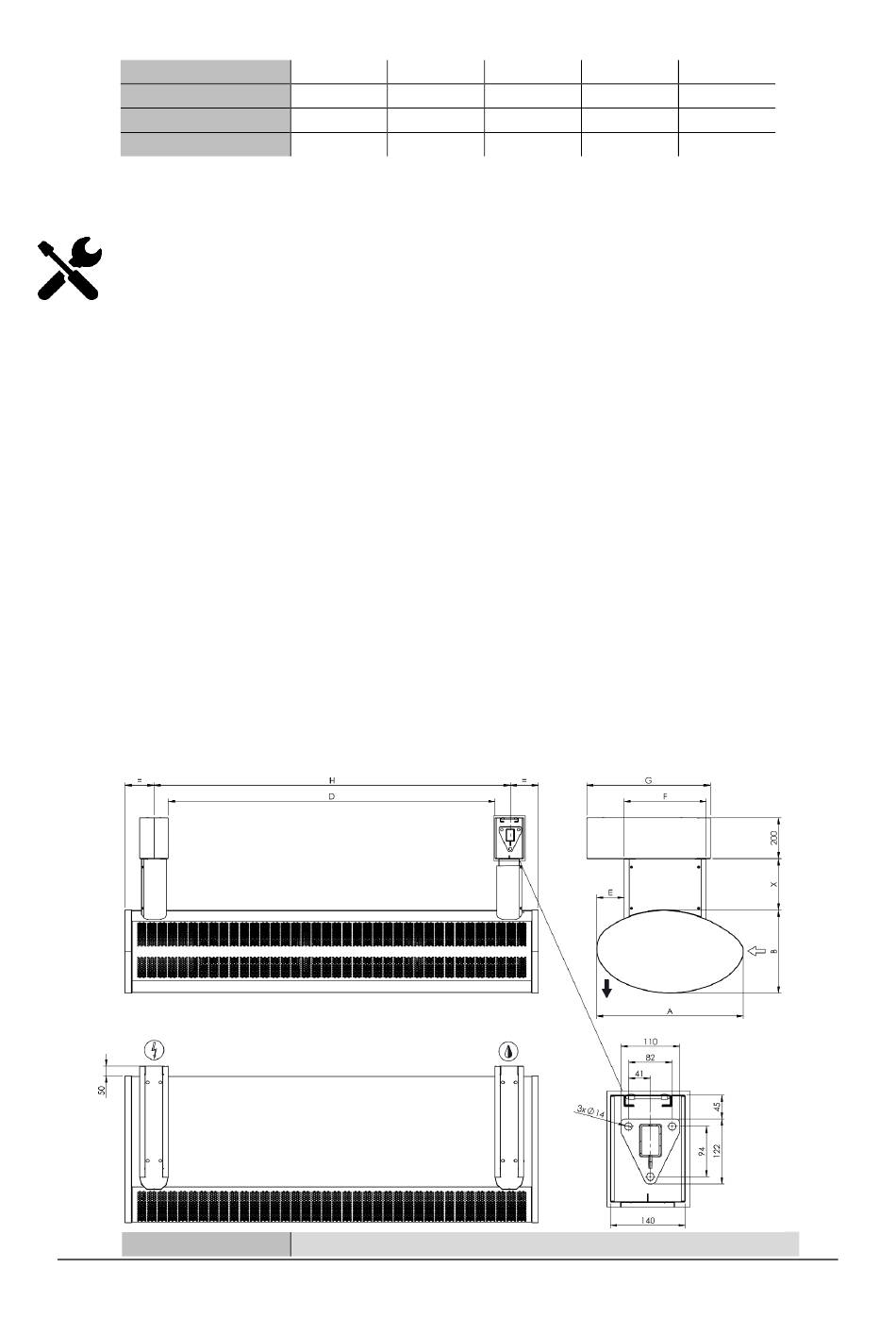

6.4. Wandaufhängungen D
Die Türschleier wird an zwei Aufhängepunkten am Mantel der Schleier aufgehängt. Die Aufhängepunkte sind vom Außen
zugänglich, und an der Schleier sind sie vom Hersteller mit Nietmuttern bestückt (M10 Gewinde). Die Höhe der Aufhängung ist
genau durch den Auftrag bestimmt.
Als Zubehör zu den Wandaufhängungen B wird (auf Bestellung) geliefert:
2x Konsole, 2x Aufsatz B, 2x Aufsatz D, 2x Aufsatzdeckel B, 2x Aufsatzdeckel D, 4x Gewindestange M10x1000, 4x links-rechte
Aufhängebuchse M10, 4x links-rechte Schraube M10, 16x Mutter M10, 8x flache Unterlegscheibe Größe 10, 16x Schraube
M5x12 – DIN 912, 4x Blechschraube 4,8x13, 16x Kunststoff Blindscheiben.
Montageverfahren:
1.
Bemessen Sie die Position des Schleiers mit den Aufhängungen und markieren Sie die Ankerpunkte an der Wand (siehe
Bohrungsplan auf Seite 10).
2.
Bohren Sie die Löcher zum Einbau der Anker. Für die gewählten Dübel/Anker ist jeweils der entsprechende Bohrer
einzusetzen.
3.
Wenden Sie den chemischen Anker in die Bohrlöcher an, und stecken Sie den Dübel/Anker hinein.
4.
Bringen Sie die Konsolen mit entsprechendem Verbindungsmaterial an die Wand an.
5.
Passen Sie die Gewindestangen an die gewünschte Länge an.
6.
Zuerst sind die links-rechten Schrauben in die Schleier einzubauen, mit den Muttern zu sichern, und anschließend sind die
links-rechten Aufhängebuchsen an die Schrauben zu drehen.
7.
Drehen Sie die Muttern an die Gewindestangen und bauen Sie diese in die vorbereiteten links-rechten Gehäuse an dem
Schleier ein; anschließend sind die Gehäuse mit den Muttern zu sichern.
8.
Stellen Sie den Schleier in die gewünschte Position ein und führen Sie die Gewindestangen durch die Löcher in den
aufgehängten Konsolen, sichern Sie diese mit den Muttern.
9.
Richten Sie den Schleier aus, und ziehen Sie die Schrauben sorgfältig fest. Überprüfen Sie die richtige und sichere
Aufhängung.
10. Die B-Aufsätze sind mit den Blechschrauben an den Schleier anzuschrauben.
11. Decken Sie die Konsolen mit den D-Aufsätzen ab, schrauben Sie daran den D-Aufsatzdeckel mit den Schrauben M5x12 an;
die Löcher sind mit den Abdeckstöpseln abzudecken.
12.
Versehen Sie die B-Aufsätze mit den Deckeln, schrauben Sie diese mit den Schrauben M5x12 an; die Löcher sind mit den
Abdeckstöpseln abzudecken.
Modell
10
715
405
790
480
715
405
790
480
Abmessungen
1715
330
1715
370
2185
330
2185
370
(mm)
Technische Änderungen vorbehalten
460
500
460
500
