ROMER Befestigungsring
Der ROMER Befestigungsring verbindet die verschiedenen Halterungsvarianten mit dem Arm.
Der Befestigungsring kann mit 6 Schrauben (M6) auf jeder optional erhältlichen Platte und
sogar direkt auf einer kundenspezifischen Unterlage angebracht werden.

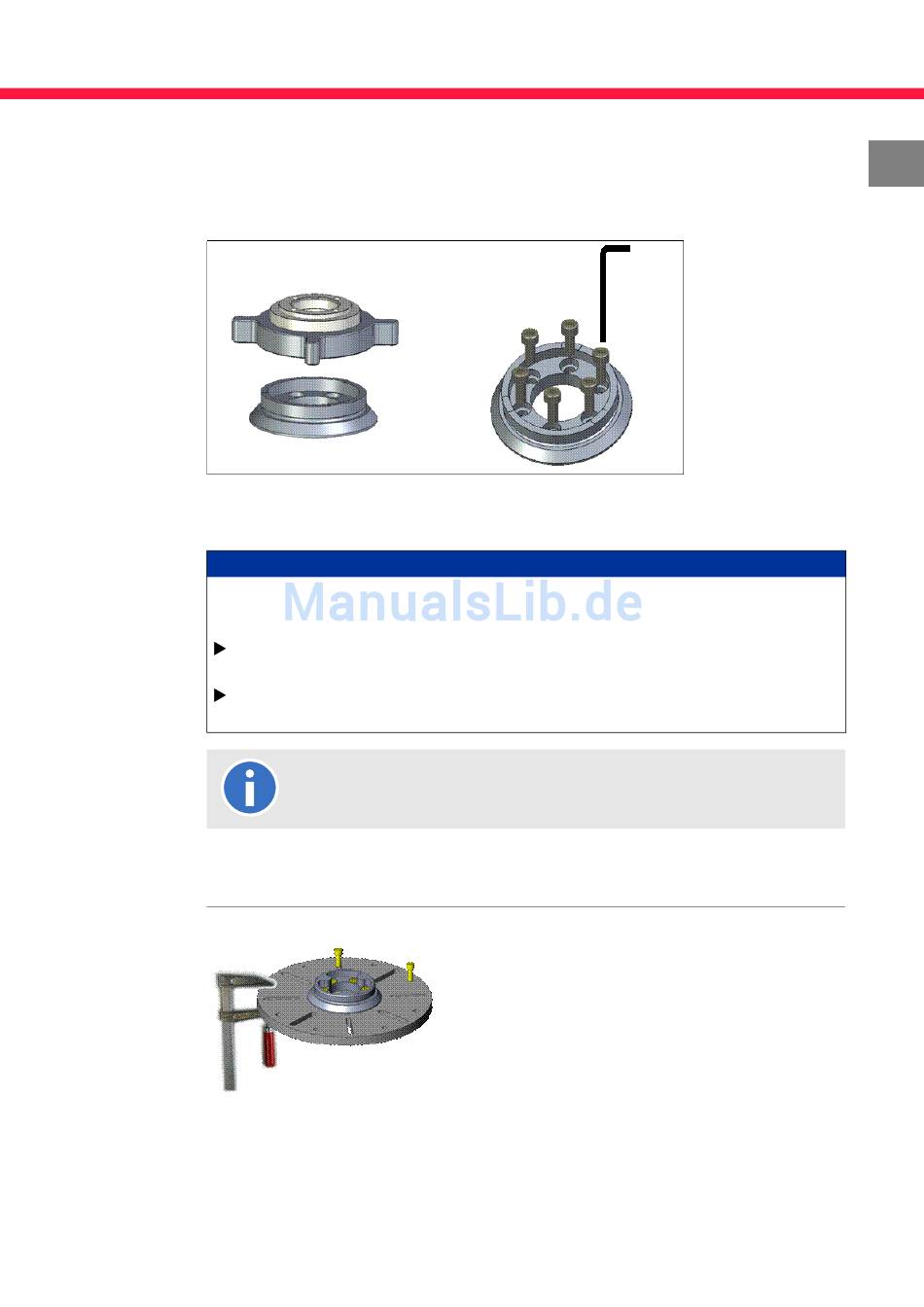

Abb. 13 - ROMER Befestigungsring
Der Arm wird auf den Ring aufgesetzt und mit dem an der Basis des Arms angebrachten
Gegenstück arretiert.
Lose Schrauben.
Gefahr von Sachschäden am Produkt!
Die Arm muss ordnungsgemäß und fest am Ring fixiert werden, damit seine Stabilität
gewährleistet ist.
Der Bediener stellt sicher, dass die 6 Schrauben des Rings gut an der Unterlage befestigt
sind.
C.1.2
ROMER Befestigungsring auf einfacher Grundplatte
1. Grundplatte auf der Arbeitsfläche fixieren (z. B. mit Schraubzwingen oder Schrauben).
ROMER ABSOLUTE ARM Manual V2.0.2
Vgl. technische Spezifikationen des ROMER Befestigungsrings im Anhang.
HINWEIS!
Installation des Arms
