6
Spannungsversorgung und Relaiskontakt anschließen

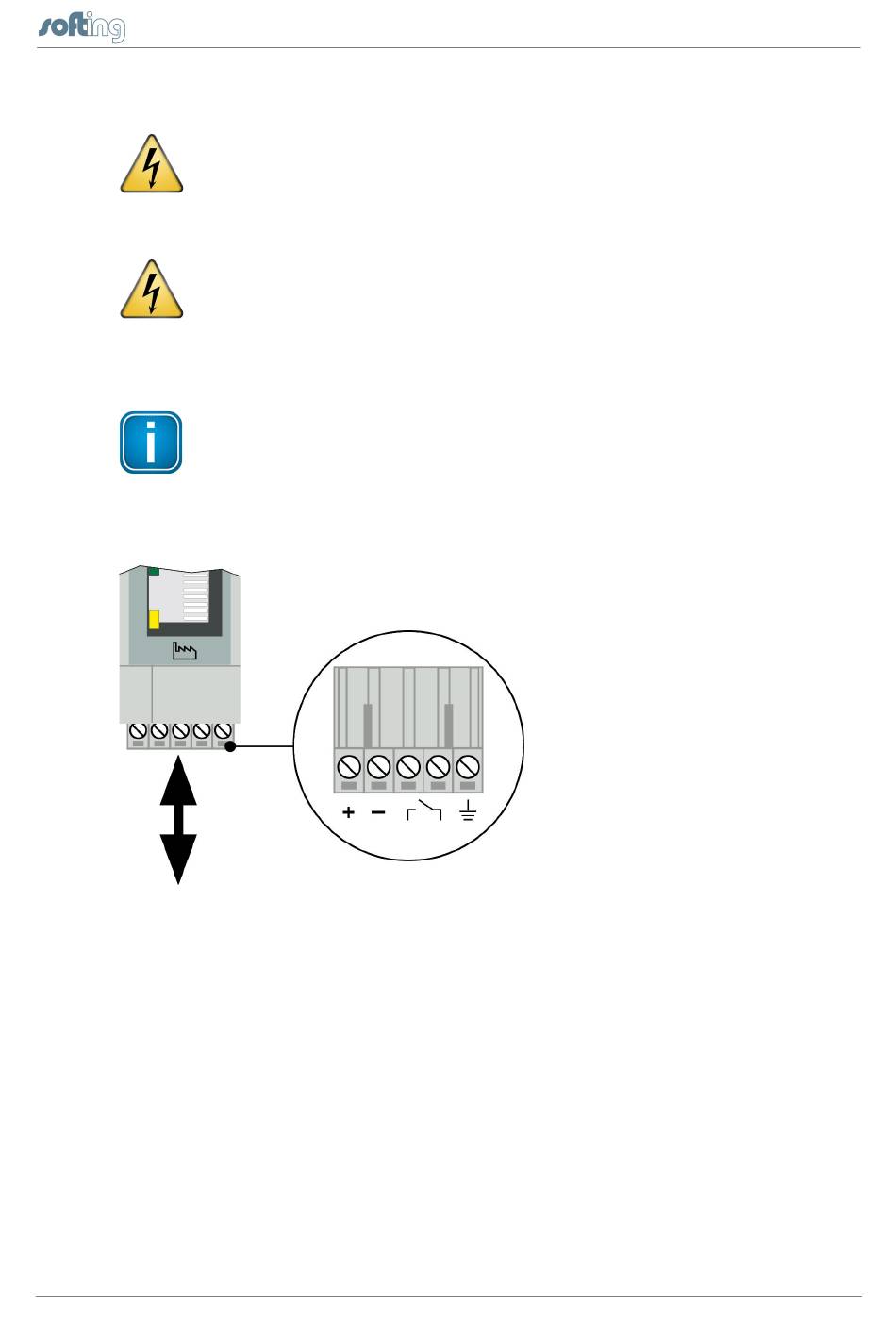

Abbildung 4: Klemmleiste zur Spannungsversorgung am Gerät
1. Schließen Sie die Kabel von einer 24 V Spannungsversorgung
und den Schutzleiter (Erdungsklemme) an die Klemmleiste am
Gerät an. Die Klemmleiste ist steckbar und kann zur Installation
mit einem Schraubendreher herausgehebelt werden.
2. Schließen Sie die Kabel des Schaltkreises, der über den
Relaiskontakt geschlossen werden soll, an die Klemmleiste am
Gerät an.
TH LINK EtherNet/IP - Installationshandbuch
Elektrische Spannung
Arbeiten an der Elektrik dürfen nur von einer Elektrofachkraft
vorgenommen werden.
Gefahr durch falsche Erdung
Falsche Erdung des Geräts kann zu Personen oder
Geräteschaden führen. Achten Sie darauf, dass Sie das
Gerät ordnungsgemäß erden.
Hinweis
Eine Verpolung der Spannungsversorgung kann zu
Geräteschaden führen. Achten Sie darauf, dass Sie die
Spannungsversorgung polrichtig anschließen.
Kapitel 6 - Spannungsversorgung und Relaiskontakt anschließen
19
