4
Gerät montieren/demontieren
4.1
Gerät montieren

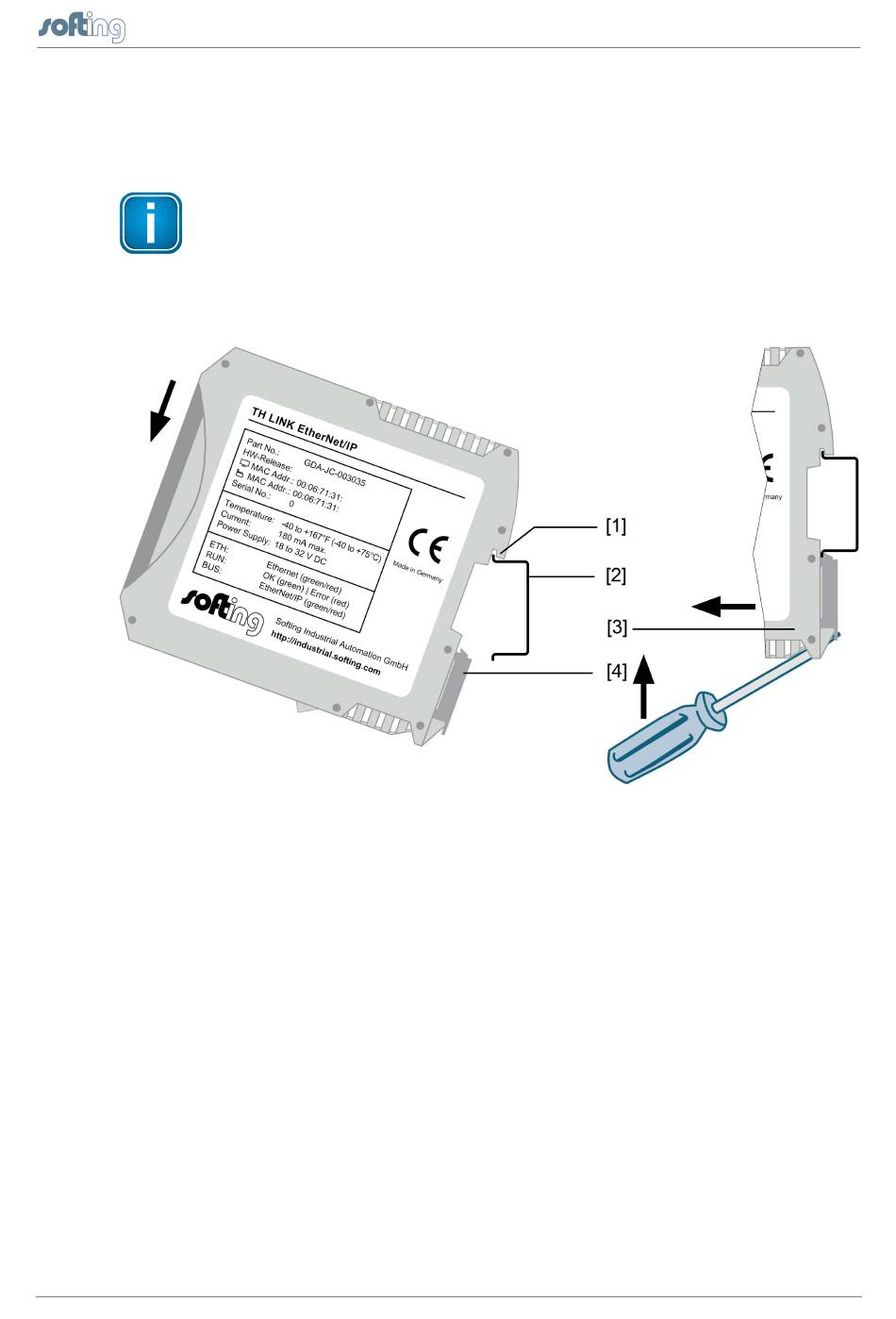

Abbildung 2: Montage und Demontage des TH LINK
[1] Gerät mit Aussparung auf der Hutschiene
[2] Hutschiene
[3] Gerät auf der Hutschiene
[4] Arretierhebel
1. Setzen Sie das Gerät mit der Aussparung auf die Hutschiene.
2. Schwenken Sie das Gerät nach unten, bis der Arretierhebel auf
der Hutschiene einrastet.
TH LINK EtherNet/IP - Installationshandbuch
Hinweis
Stellen Sie sicher, dass oberhalb und unterhalb des TH
LINK mindestens 5 cm Freiraum für die Wärmeabfuhr
vorhanden sind.
Kapitel 4 - Gerät m ontieren/dem ontieren
15
