Netzwerk anschließen
1. Stecken Sie den Stecker des Patch-Kabels (RJ-45, nicht im
Lieferumfang) in die Ethernet-Buchse am Gerät, bis der Stecker
einrastet.
2. Die grüne LED an der Ethernet-Buchse leuchtet, sobald das
Gerät mit Spannung versorgt wird und ein Netzwerk vorhanden
ist.
Anschlussmöglichkeiten

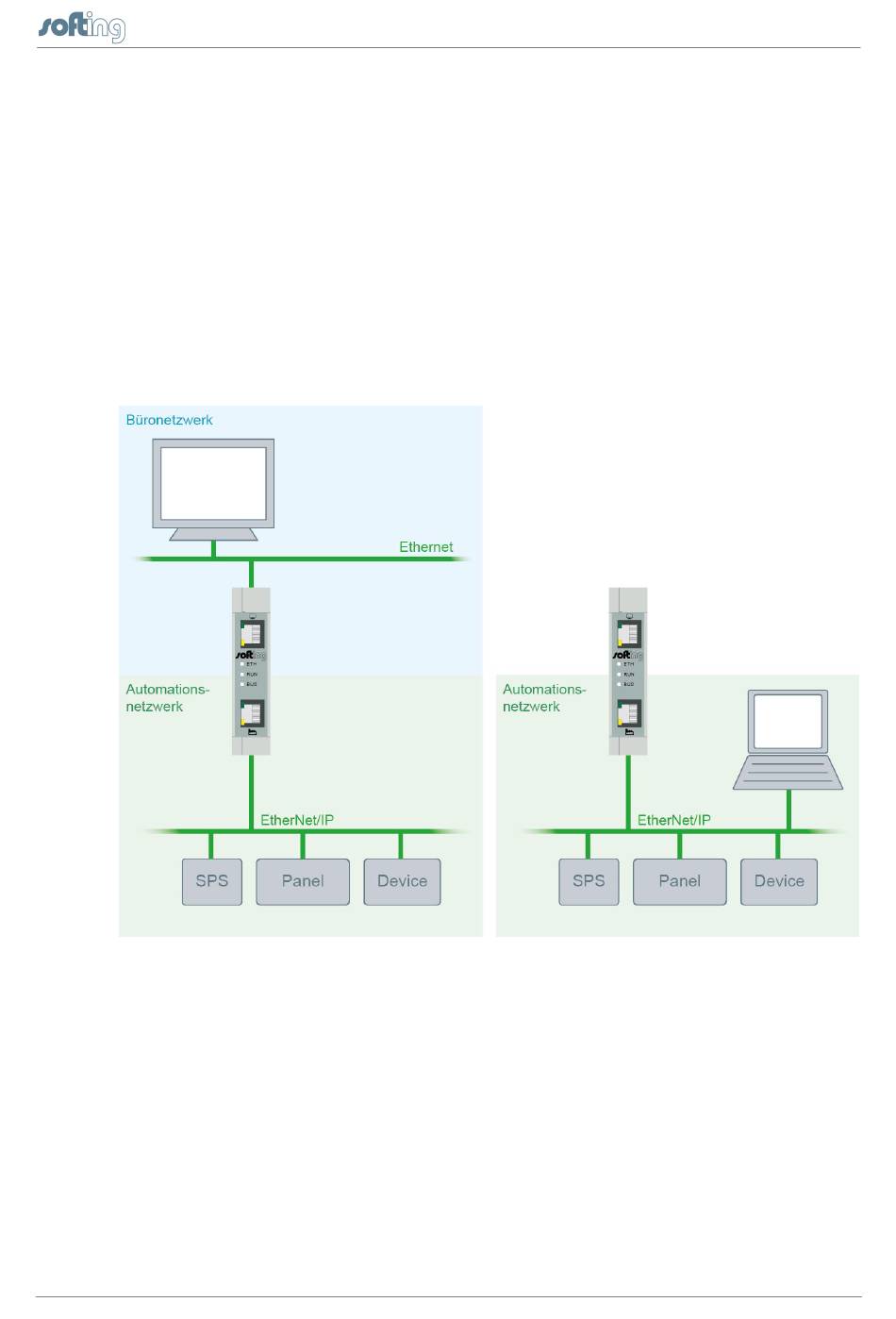

Abbildung 3: Anschlussmöglichkeiten
1. Sicherer Zugang bei getrennten Netzwerken - Anschluss an
Büronetzwerk und Automationsnetzwerk
a. An der oberen Ethernet-Schnittstelle mit dem Monitorsymbol
(siehe Abbildung 1 Nr. [1]) wird das Büronetzwerk
angeschlossen, von dem aus der Zugriff das Automationsnetz
erfolgen soll.
TH LINK EtherNet/IP - Installationshandbuch
Kapitel 5 - Netzw erk anschließen
