2
Aufbau des Geräts
2.1
Anschlüsse und Anzeigeelemente

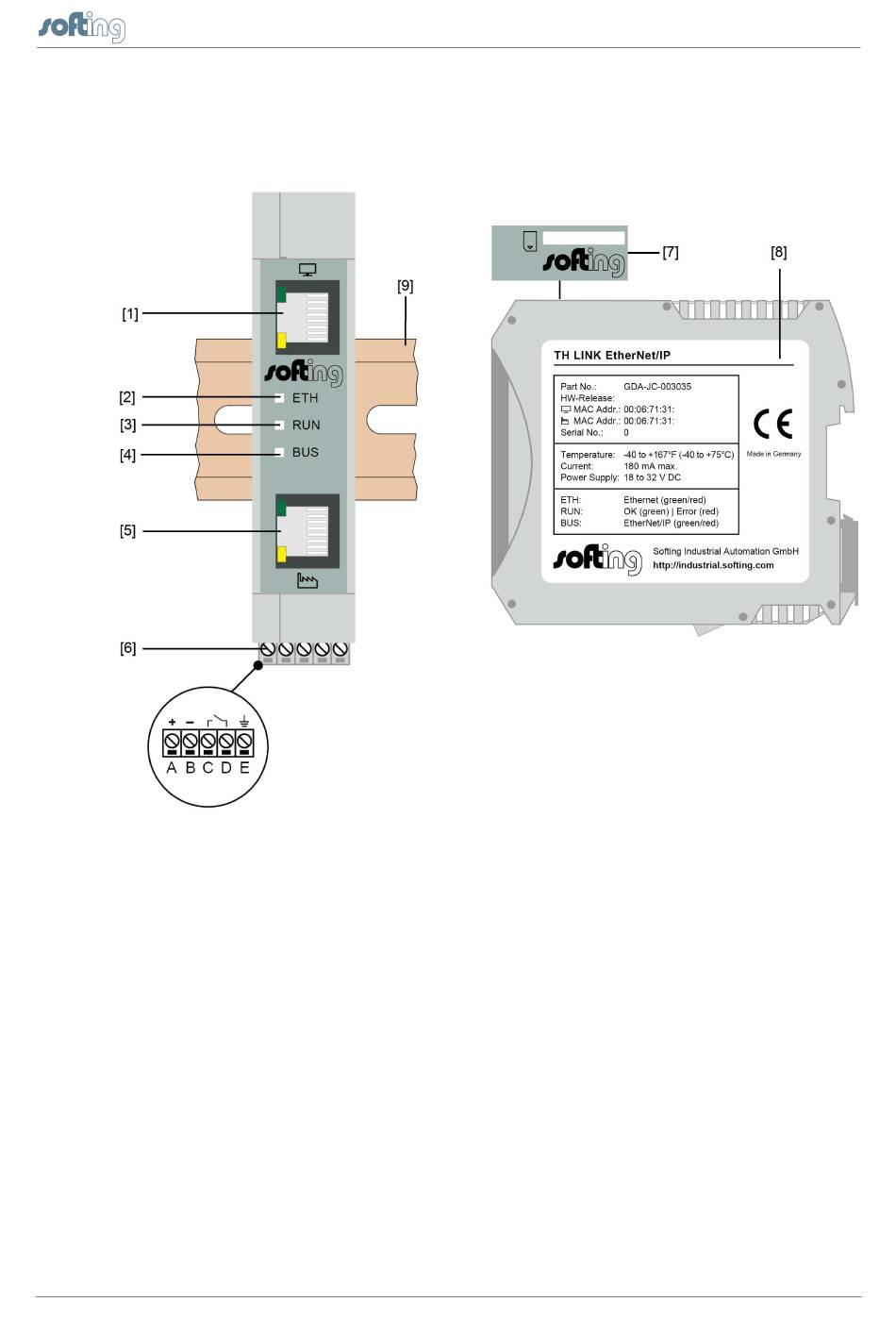

Abbildung 1: TH LINK (Vorder- und Seitenansicht)
[1] Ethernet-Schnittstelle für Büronetzwerk
o gelbe LED leuchtet: Ethernet-Datenkommunikation
o grüne LED leuchtet: physikalische Verbindung vorhanden
[2] LED ETH
o leuchtet rot: Bootvorgang
o leuchtet grün: Firmware-Update läuft
o ist aus: Bootvorgang abgeschlossen
TH LINK EtherNet/IP - Installationshandbuch
Kapitel 2 - Aufbau des Geräts
11
