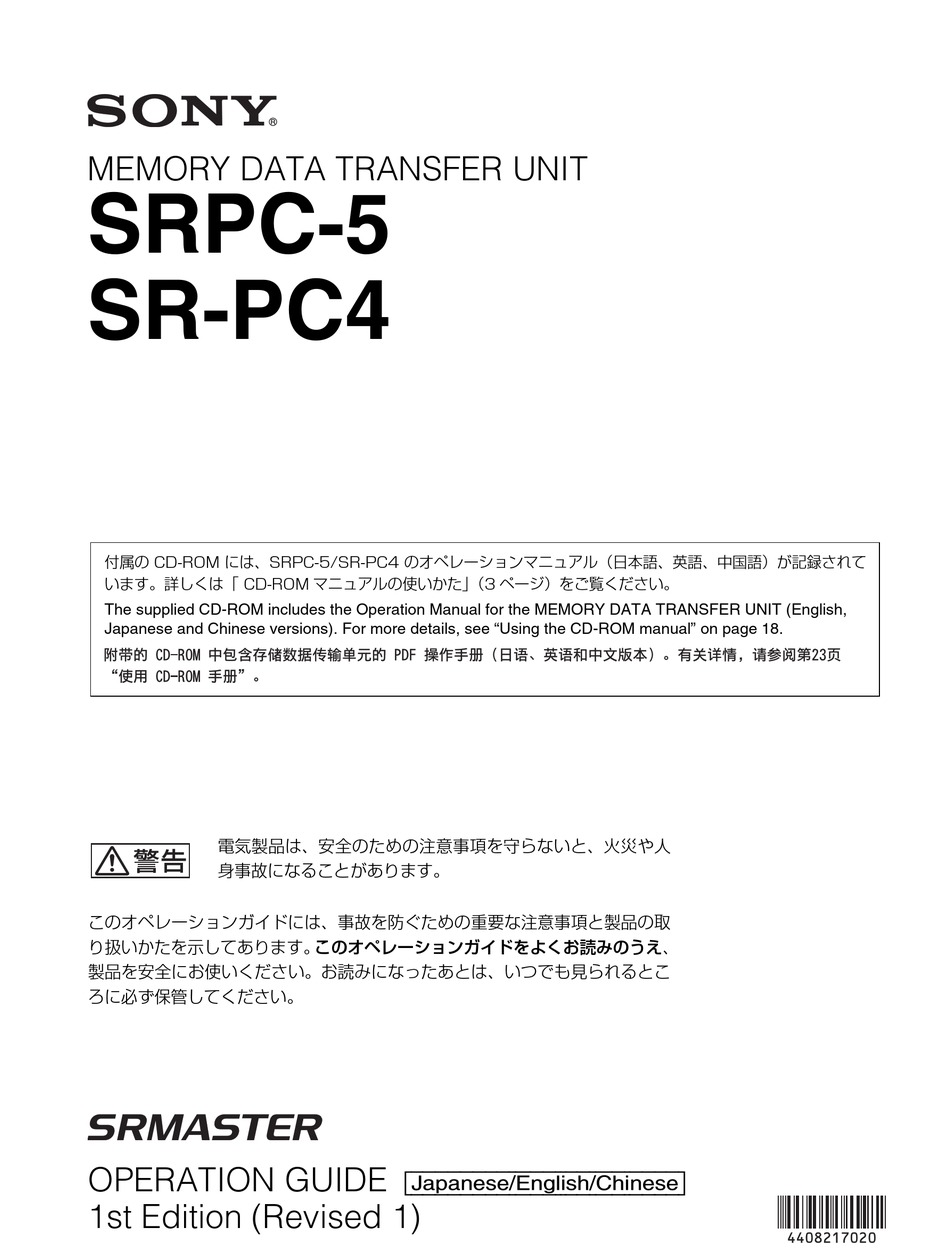

MEMORY DATA TRANSFER UNIT
SRPC-5
SR-PC4
付属の CD-ROM には、SRPC-5/SR-PC4 のオペレーションマニュアル（日本語、英語、中国語）が記録されて
います。詳しくは「 CD-ROM マニュアルの使いかた」 （3 ページ）をご覧ください。
The supplied CD-ROM includes the Operation Manual for the MEMORY DATA TRANSFER UNIT (English,
Japanese and Chinese versions). For more details, see "Using the CD-ROM manual" on page 18.
電気製品は、安全のための注意事項を守らないと、火災や人
身事故になることがあります。
このオペレーションガイドには、事故を防ぐための重要な注意事項と製品の取
り扱いかたを示してあります。 このオペレーションガイドをよくお読みのうえ、
製品を安全にお使いください。お読みになったあとは、いつでも見られるとこ
ろに必ず保管してください。
OPERATION GUIDE
1st Edition (Revised 1)
[Japanese/English/Chinese]
Werbung
Verwandte Anleitungen für Sony SRMASTER SRPC-5
Inhaltszusammenfassung für Sony SRMASTER SRPC-5
- Seite 1 MEMORY DATA TRANSFER UNIT SRPC-5 SR-PC4 付属の CD-ROM には、SRPC-5/SR-PC4 のオペレーションマニュアル（日本語、英語、中国語）が記録されて います。詳しくは「 CD-ROM マニュアルの使いかた」 （3 ページ）をご覧ください。 The supplied CD-ROM includes the Operation Manual for the MEMORY DATA TRANSFER UNIT (English, Japanese and Chinese versions). For more details, see “Using the CD-ROM manual” on page 18. 電気製品は、安全のための注意事項を守らないと、火災や人...
- Seite 2 日本語 安全のために ソニー製品は安全に充分に配慮して設計されています。しかし、電気製品はまち 警告表示の意味 がった使い方をすると、火災や感電などにより死亡や大けがなど人身事故につな がることがあり、危険です。 オペレーションマニュアルおよび 事故を防ぐために次のことを必ずお守りください。 製品では、次のような表示をして います。表示の内容をよく理解し 安全のための注意事項を守る てから本文をお読みください。 4 〜 7 ページの注意事項をよくお読みください。 定期点検を実施する この表示の注意事項を守らないと、 火災や感電などにより死亡や大け 長期間安全に使用していただくために、定期点検を実施することをおすすめしま がなど人身事故につながることが す。点検の内容や費用については、ソニーのサービス担当者または営業担当者に あります。 ご相談ください。 故障したら使用を中止する この表示の注意事項を守らないと、 ソニーのサービス担当者または営業担当者にご連絡ください。 感電やその他の事故によりけがを したり周辺の物品に損害を与えた 万一、異常が起きたら りすることがあります。 異常な音、におい、 注意を促す記号 煙が出たら a 電源を切る。 b 電源コードや接続コードを抜く。 c ソニーのサービス担当者、または営業担当者に修理を依頼する。 行為を禁止する記号...
- Seite 3 目次 警告 ..........................4 注意 ..........................5 その他の安全上のご注意 (SRPC-5) ................6 その他の安全上のご注意 (SR-PC4) ................7 概要 ..........................8 特長..................................8 仕様 ..........................9 SRPC-5.................................9 SR-PC4.................................9 対応するフォーマット.......................... 10 CD-ROM マニュアルの使いかた Adobe Reader がインストールされたコンピューターで、取扱説明書を閲覧 できます。 Adobe Reader は、Adobe のウェブサイトから無償でダウンロードできま す。 CD-ROM に収録されている index.htm ファイルを開く。 読みたい取扱説明書を選択してクリックする。 ◆ CD-ROM が破損または紛失した場合は、お買い上げ店またはソニーのサービス窓 口経由で購入できます。 目次...
- Seite 4 電源コードのプラグおよびコ ネクターは突き当たるまで差 し込む 真っ直ぐに突き当たるまで差し込まない と、火災や感電の原因となります。 ファンが止まったままの状態 で使用しない ファンが止まると、エラーメッセージ （Error 3 または 4）が表示されます。 外装を外さない、改造しない ファンが止まったまま使用し続けると、 外装を外したり、改造したりすると、感 内部に熱がこもり火災の原因となること 電の原因となります。 があります。ソニーのサービス担当者に 内部の調整や設定および点検を行う必要 ご連絡ください。 がある場合は、必ずサービストレーニン 運転しながら操作しない グを受けた技術者にご依頼ください。 運転中に操作すると、交通事故の原因と 内部に水や異物を入れない なることがあります。 水や異物が入ると火災や感電の原因とな ることがあります。 万一、水や異物が入ったときは、すぐに 電源を切り、電源コードや接続コードを 抜いて、ソニーのサービス担当者または 営業担当者にご相談ください。 指定された電源コードを使用 する 指定以外の電源コードを使用すると、火 災や感電の原因となります。 電源コードを傷つけない 電源コードを傷つけると、火災や感電の 原因となります。 • 電源コードを加工したり、傷つけたり しない。...
- Seite 5 不安定な場所に設置しない 次のような場所に設置すると、倒れたり 落ちたりして、けがの原因となることが あります。 • ぐらついた台の上 • 傾いたところ • 振動や衝撃のかかるところ また、設置・取り付け場所の強度を充分 にお確かめください。 通気孔をふさがない 高温下では使用しない 通気孔をふさぐと内部に熱がこもり、火 高温の場所で本機を使用すると、火災、 災や故障の原因となることがあります。 発火、発煙の原因となることがありま 風通しをよくするために次の項目をお守 す。 りください。 周囲温度が 40 ℃を超える場所や、直射 • 壁から 10 cm 以上離して設置する。 日光のあたる場所では使用しないでくだ • 密閉された狭い場所に押し込めない。 さい。 • 毛足の長い敷物（じゅうたんや布団な ど）の上に設置しない。 油煙、湯気、湿気、ほこりの • 布などでつつまない。 多い場所では設置･使用しない •...
- Seite 6 コード類は正しく配置する その他の安全上のご注意 電源コードや接続ケーブルは、足に引っ (SRPC-5) かけると本機の落下や転倒などによりけ がの原因となることがあります。 充分注意して接続・配置してください。 ご注意 製品の上に乗らない、重いも 日本国内で使用する電源コードセットは、電気用品安全 のを乗せない 法で定める基準を満足した承認品が要求されます。ソ 倒れたり、落ちたり、壊れたりして、け ニー推奨の電源コードセットをご使用ください。 がの原因となることがあります。 本機の主電源スイッチは、後面に備えられています。 2 台以上積み上げない 設置の際には、電源スイッチに容易にアクセスできるよう ラックを使用せずに 2 台以上積み上げる にしてください。 と、機器が落下してけがの原因となるこ 電源を完全に切り離す場合には、後面の主電源スイッチを とがあります。 お切りください。 本機をラックに設置するときは、ラックと本機の間に、左 メモリーカードスロットに異 右両側面に 4cm 以上、後面に 10cm 以上の空間を確保して 物を入れない ください。 指定のメモリーカード以外のものを入れ 設置時には、通気やサービス性を考慮して設置スペースを ると、火災や感電の原因となることがあ 確保してください。 ります。...
- Seite 7 その他の安全上のご注意 (SR-PC4) 警告 本機は電源スイッチを備えていません。 設置の際には、容易にアクセスできる固定配線内に専用遮 断装置を設けるか、使用中に、容易に抜き差しできる、機 器に近いコンセントに電源プラグを接続してください。 万一、異常が起きた際には、専用遮断装置を切るか、電源 プラグを抜いてください。 重要 機器の名称と電気定格は、底面に表示されています。 注意 付属の電源コードは本機の専用品です。 他の機器には使用できません。 ご注意 安全のために、周辺機器を接続する際は、過大電圧を持つ 可能性があるコネクターを NETWORK 端子に接続しない でください。 接続については本書の指示に従ってください。 注意 NETWORK ケーブルご使用の際は、輻射ノイズによる誤 動作を防ぐため、シールドタイプのケーブルを使用してく ださい。 その他の安全上のご注意 (SR-PC4)
- Seite 8 SRMemory カードに記録したデータの 概要 VTR への書き込み [PC5] HKSR-5804 を装着した SRW-5800 と SRPC-5 を接続し て、SRMemory カードに記録された素材を VTR テープに SRPC-5 および SR-PC4（以下、本機）は、SRMemory カー 書き込むことができます。 ドに記録した素材の表示や転送を行うデータトランス ファーユニットです。 10 ギガビットイーサネットや eSATA に 本機を使用することで、SRMemory カードに記録した素材 も対応 をマスターモニターで確認したり、サーバーやノンリニア 本機背面の拡張 PCIe スロットに市販の 10GbE 対応イン 編集機などに取り込むことができます。 ターフェースカードを装着すると、10 ギガビットイーサ ネットを使った、高速なデータ転送が可能です。 また、SRPC-5 と...
- Seite 9 オンボード機能 仕様 1D LUT、ダウンコンバーター、カラースペース変換 動作確認済み環境 • 必ず事前に記録テストを行い、正常に記録されているこ ブラウザー Firefox、Internet Explorer、Safari、 とを確認してください。本機や記録メディア、外部スト Google Chrome レージなどを使用中、万一これらの不具合により記録さ NFS サーバー Redhat Linux E5、Mac OS v10.6 れなかった場合の記録内容の補償については、ご容赦く CIFS サーバー Windows XP、Windows 7 ださい。 • お使いになる前に、必ず動作確認を行ってください。故 付属品 障その他に伴う営業上の機会損失等は保証期間中および 1） ラックマウントアングル（左右各 1） 保証期間経過後にかかわらず、補償はいたしかねますの 飾りワッシャ（4） でご了承ください。 ネジ（4） インストレーションマニュアル（1） オペレーションガイド（1）...
- Seite 10 Option PCI Express Slot（1） （PCO Express x4 SRMemory からテープへコピーできるフォーマット Gen1） 解像度 再生モード システム周波数 1080 4:2:2 Lite、4:2:2SQ、 23PsF、24PsF、25PsF、 対応フォーマット 4:4:4SQ（2D） 29PsF、50i、59i、50p、59p 「対応するフォーマット」 （10 ページ）をご覧ください。 ファイルフォーマット オンボード機能 種類 フォーマット 1D LUT、ダウンコンバーター、カラースペース変換 4:2:2Lite、4:2:2SQ、4:4:4SQ（SRMemory フォーマット） 動作確認済み環境 ブラウザー Firefox、Internet Explorer、Safari、 Google Chrome NFS サーバー Redhat Linux E5、Mac OS v10.6 CIFS サーバー...
- Seite 11 English THIS APPARATUS MUST BE EARTHED. Before operating the unit, please read this manual thoroughly and retain it for future reference. This apparatus is provided with a main switch on the rear panel. For SRPC-5 Install this apparatus so that user can access the main switch easily.
- Seite 12 2. Use the Power Cord (3-core mains lead) / Appliance 4. Prevention against achieving hazardous condition due to uneven mechanical loading Connector / Plug conforming to the proper ratings When this product is installed in a rack, please make (Voltage, Ampere). sure that the rack does not achieve hazardous condition If you have questions on the use of the above Power Cord / Appliance Connector / Plug, please consult a qualified...
- Seite 13 For the customers in Europe NETWORK port. Follow the instructions for this port. The manufacturer of this product is Sony Corporation, 1- 7-1 Konan, Minato-ku, Tokyo, Japan. WARNING: THIS WARNING IS APPLICABLE The Authorized Representative for EMC and product FOR USA ONLY.
- Seite 14 For the customers in Europe à la terre conformes à la réglementation de sécurité The manufacturer of this product is Sony Corporation, 1- locale applicable. 7-1 Konan, Minato-ku, Tokyo, 108-0075 Japan. 2. Utilisez un cordon d’alimentation (câble secteur à 3 The Authorized Representative for EMC and product fils)/fiche femelle/fiche mâle avec des caractéristiques...
- Seite 15 AVERTISSEMENT Pour les clients en Europe 1. Utilisez un cordon d’alimentation (câble secteur à 2 Le fabricant de ce produit est Sony Corporation, 1-7-1 fils)/fiche femelle/fiche mâle conformes à la Konan, Minato-ku, Tokyo, Japon. réglementation de sécurité locale applicable.
- Seite 16 (kontrollierter EMV-Bereich, z.B. Fernsehstudio). Um einen elektrischen Schlag zu Für Kunden in Europa vermeiden, darf das Gehäuse nicht Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 geöffnet werden. Überlassen Sie Konan, Minato-ku, Tokyo, Japan. Wartungsarbeiten stets nur qualifiziertem Der autorisierte Repräsentant für EMV und Fachpersonal.
- Seite 17 Maßnahmen durchzuführen und dafür aufzukommen. VORSICHT Verwenden Sie beim Anschließen des NETWORK- Kabels des Geräts an ein Peripheriegerät ein abgeschirmtes Kabel, um Fehlfunktionen aufgrund von Störungen zu vermeiden. Für Kunden in Europa Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japan.
- Seite 18 Open the index.htm file in the CD-ROM. Select and click on the manual that you want to read. Note If you have lost or damaged the CD-ROM, you can purchase a new one from your Sony dealer or Sony service counter. Table of Contents...
- Seite 19 (HDCAM-SR recorder on which an HKSR-5804 is For details on recommended third-party products, contact installed). your local Sony representative. Operations can be performed via a web browser on a PC or workstation. These operations include clip playback/ pausing, clip list display, and metadata confirmation/ editing.
- Seite 20 • Always make a test recording, and verify that it was Output connectors recorded successfully. AUX OUTPUT A/B: BNC (2) SONY WILL NOT BE LIABLE FOR DAMAGES OF ANY KIND INCLUDING, BUT NOT LIMITED TO, HD SDI (1.485 Gbps) (conforming to COMPENSATION OR REIMBURSEMENT ON SMPTE-292M/372M, BTA-S004B) 3G SDI (2.97 Gbps) (SMPTE-424M)
- Seite 21 SR-PC4 Supported Formats General SRMemory Power supply 19.5 V Resolution Playback mode System frequency Currnet consumption 1080 4:2:2Lite (2D/3D), 23.98PsF, 24PsF, 5 A (with all options installed) 4:2:2SQ (2D/3D), 25PsF, 29PsF, 50i, Operating temperature 4:4:4SQ (2D/3D), 59.94i, 50p, 59p 5 °C to 35 °C (41 °F to 95 °F) 4:4:4HQ Storage temperature F65RAW...
- Seite 22 中文 机型名称：存储数据传输单元 于 SR-PC4 使用产品前请仔细阅读本书，并请妥善保管。 警告 关于旧产品的处理 请不要将旧的产品与一般的生活垃圾一同弃置。 为减少火灾或电击危险，请勿让本设备受到雨 正确弃置旧的产品有助于避免对环境和人类健康造成 淋或受潮。 潜在的负面影响。 具体处理方法请遵循当地的规章制度。 为防止触电严禁拆开机壳，维修请咨询具备资 格人士。 于 SRPC-5 警告 此设备无电源开关。 警告 在安装此设备时，要在固定布线中配置一个易于使用 的断电设备，或者将电源插头与电气插座连接，此电 为减少火灾或电击危险，请勿让本设备受到雨 气插座必须靠近该设备并且易于使用。在操作设备时 淋或受潮。 如果发生故障，可以切断断电设备的电源以断开设备 电源，或者断开电源插头。 为防止触电严禁拆开机壳，维修请咨询具备资 注意 格人士。 为安全起见，请勿将可能有过高电压的外围设备配线 用连接器连接到 NETWORK 端口上。按照本端口的说明 此设备必须接地。 操作。 本设备在后面板上备有主开关。 警告 安装此设备以便让用户方便地使用主开关。 1. 请使用经过认可的电源线 （2 芯电源线）/ 设备接 要完全关闭电源，请关闭后面板上的主电源开关。...
- Seite 23 特点 ..........24 规格说明 ..........25 SRPC-5 ..........25 SR-PC4 ..........25 支持的格式 ..........26 使用 CD-ROM 手册 可在安装了 Adobe Reader 的电脑上阅读手册。 可从 Adobe 网站免费下载 Adobe Reader。 打开 CD-ROM 中的 index.htm 文件。 选择并单击您要读取的手册。 注意 如果您丢失或损坏 CD-ROM，可从 Sony 经销商或 Sony 服务柜台购买 新的。 目录...
- Seite 24 SRPC-5 或 SR-PC4 （以下简称 “设备” ）是数据传输 设备，用于显示和传输记录在 SRMemory 存储卡上的 数据传输到外部 HDD 等设备。 材料。 有关推荐使用的第三方产品的详细信息，请联系您当 使用设备，可以在主监视器上查看记录在 SRMemory 地的 Sony 代表。 存储卡上的材料，或将 SRMemory 存储卡上记录的材 料传输到服务器或非线性编辑设备。 也可通过连接 SRPC-5 和 VTR （已安装了 HKSR-5804 的 HDCAM-SR 记录器） ，将 VTR 上记录的材料传输到 服务器或将 SRMemory 存储卡上记录的材料写入 VTR。 操作可在 PC 或工作站上通过 Web 浏览器执行。这些...
- Seite 25 支持的格式 规格说明 第 26 页的 “支持的格式” 请参阅 。 板载功能 注意 1D LUT、降频转换器、色域转换器 • 在记录前，请始终进行记录测试，并确认记录是 否成功。 常用操作环境 SONY 对任何损坏概不负责，包括但不限于对本机 浏览器 Firefox、Internet Explorer、 或其记录介质、外部存储系统或者任何其他介质 Safari、Google Chrome 或储存系统故障所导致任何形式的记录内容的损 NFS 服务器 Redhat Linux E5、Mac OS v10.6 坏提出退货或赔偿。 CIFS 服务器 Windows XP、Windows 7 • 在使用前请始终确认本机运行正常。无论保修期...
- Seite 26 常用操作环境 可从 SRMemory 存储卡复制到磁带的格式 浏览器 Firefox、Internet Explorer、 分辨率 播放模式 系统频率 Safari、Google Chrome 1080 4:2:2Lite、 23PsF、24PsF、 NFS 服务器 Redhat Linux E5、Mac OS v10.6 4:2:2SQ、 25PsF、29PsF、 CIFS 服务器 Windows XP、Windows 7 4:4:4SQ (2D) 50i、59i、50p、59p 文件格式 提供的附件 AC 适配器 (1) 类型 格式 橡胶垫脚 (4) 4:2:2Lite、4:2:2SQ、4:4:4SQ （SRMemory 格...
- Seite 27 登録商標です。 • Firefox は、米国 Mozilla Foundation の米国およびその The material contained in this manual consists of information that is the property of Sony Corporation and is intended 他の国における商標または登録商標です。 solely for use by the purchasers of the equipment described • Linux は、Linus Torvalds の米国およびその他の国にお...
