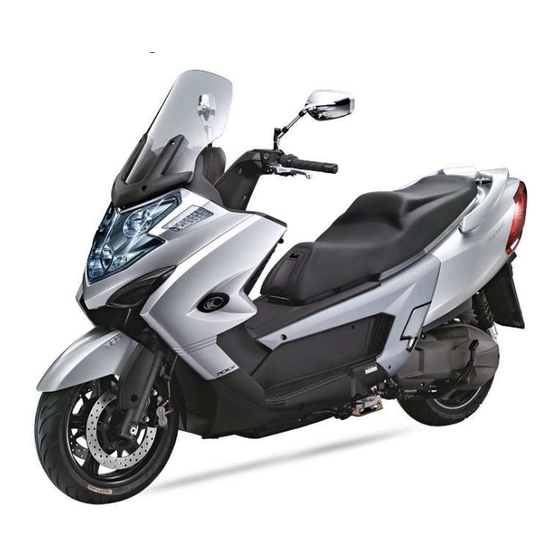

KYMCO MyROAD 700i Benutzerhandbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für KYMCO MyROAD 700i
Inhaltszusammenfassung für KYMCO MyROAD 700i

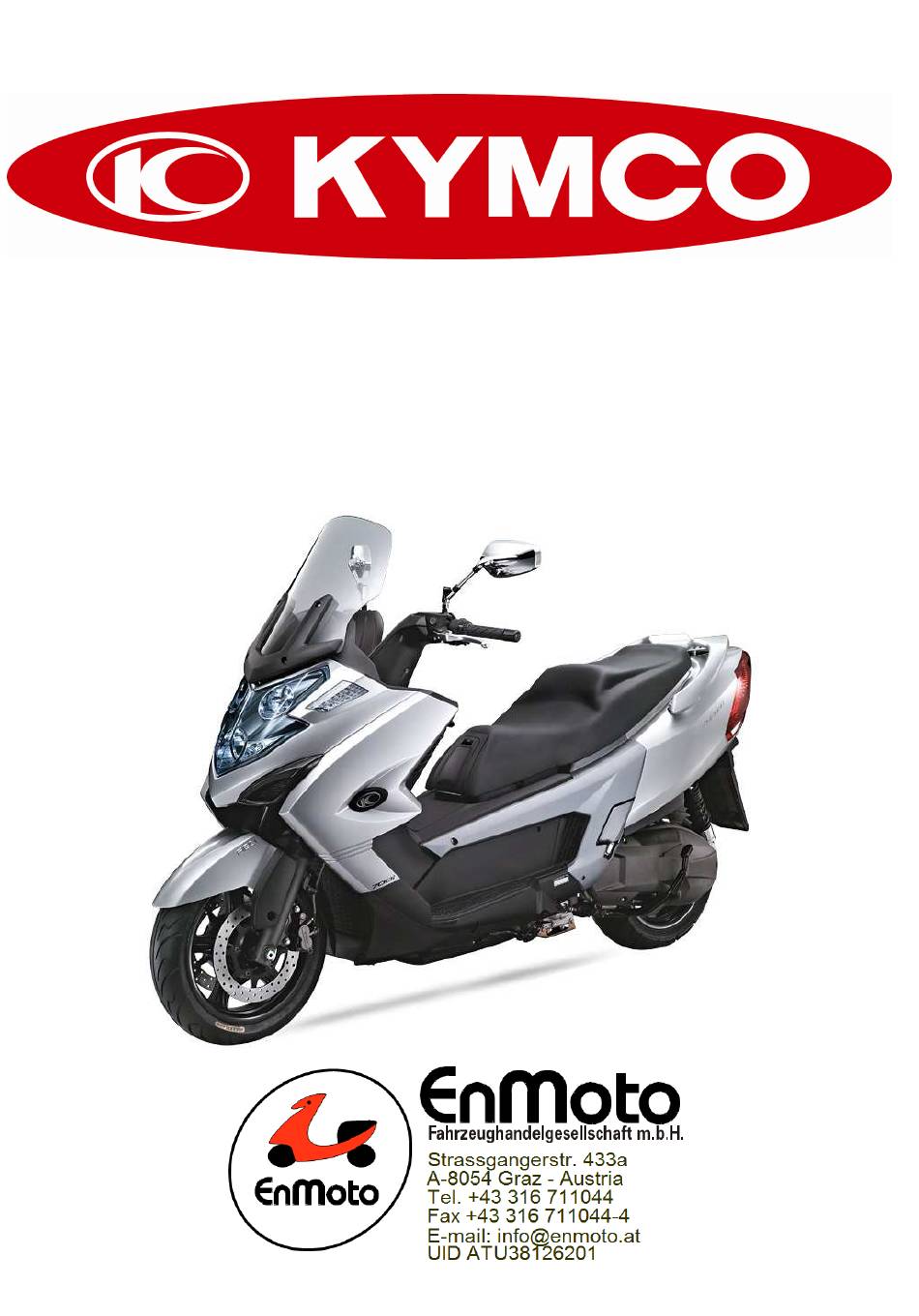

- Seite 1 Bedienerhandbuch MyROAD 700i...
- Seite 3 Sehr geehrter KYMCO – Fahrer, wir freuen uns, dass Sie sich für ein Fahrzeug unserer Marke entschieden haben und begrüssen Sie herzlich im Kreise der KYMCO-Fahrer. Dieses Handbuch beinhaltet Hinweise über die richtige Handhabung, Inspektionen und Wartungsintervalle Ihres KYMCOs. Zu Ihrer Sicherheit und um ein komfortables Fahren zu gewährleisten, empfehlen wir Ihnen, dieses Handbuch vor der ersten...
-
Seite 4: Pflegeanleitung
Pflegeanleitung Durch aggressive Schadstoffe in der Luft und durch Streusalzwirkungen sind alle Teile eines Kraftrades vergleichsweise stark korrosionsgefährdet. Es obliegt dem Benutzer, das Fahrzeug ausreichend vor diesen Einflüssen zu schützen. Dies dient zur Erhaltung von Fahrzeugwert und Gewährleistungsanspruch. Der beste Schutz vor Korrosion ist eine gründliche Reinigung aller Fahrzeugteile. Salzreste und Schmutz sind dabei restlos zu entfernen. -
Seite 5: Zuladung Transportieren
1.2 FAHRWEISE Das Fahrverhalten eines Zweirades wird durch Sitzposition und Beladung stark beeinflusst. Bei der Gewichtsverteilung sollte der Schwerpunkt immer zur Mitte des Fahrzeuges ausgerichtet sein, so erhält man ein sicheres und neutrales Fahr verhalten. Bei Kruvenfahrten sollte sich der Fahrer mit dem Fahrzeug in die Kurve neigen. - Seite 6 Sitzbankfach (10) Gasgriff (11) Handbremshebel rechts (12) Bremsflüssigkeitsbehälter vorne (13) Bremsflüssigkeitsbehälter für Hinterbremse (14) Handbremshebel links für Hinterbremse (15) Zündschloss (16) Bordsteckdose / Ladebuchse (17) Servicedeckel (18) Helmhalter (19) Handschuhfach (20) Ausgleichsbehälter (21) Seitenständer (22) Beifahrerfussraste links (23) Ölstandsichtglas (24) Hauptständer (25) Luftfiltereinsatz...
-
Seite 7: Position Der Fahrgestellnummer- Und Motornummer
2.1 POSITION DER FAHRGESTELLNUMMER- UND MOTORNUMMER 3. BEDIENUNGSHINWEISE 3.1 ZÜND- LENKERSCHLOSS Der Stromkreis der Zündung wird eingeschaltet, Motor kann gestartet werden. Der Motor und die gesamte eletrische Anlage wird abgeschaltet – kein Fahrbetrieb möglich. Den Zündschlüssel im Uhrzeigersinn drehen. Der Tankdeckel springt selbstständig auf. -
Seite 8: Zündschlossschutz
3.2 ZÜNDSCHLOSSSCHUTZ Der roller ist mit einer Zündschloss / Verlussblende ausgestattet. Zündschloss / Verschlussblende schliessen Zum Verschliessen des Blendenverschlusses die gelbe Taste SHUT (1) drücken. Zündschloss / Verschlussblende öffnen Zum Öffnen den Blendenschlussschlüssel mit dem Schlüsselstern (2) in das Zünschloss (3) einführen (wie abgebildet). Den Zünschlüssel nach rechts drehen, dann öffnet sich der Blendenschluss. -
Seite 9: Auf-/ Abblendschalter, Lichthupenknopf
3.8 AUF-/ ABBLENDSCHALTER, LICHTHUPENKNOPF Fernlicht: In dieser Position eingeschaltet. Abblendlicht: Für die Funktion von Fern-/Abblendlicht muss der Motor nicht laufen und der Lichtschalter auf ¤ stehen. PASSING: Lichthupe (4) nur als Warnsignal benutzen. Das Fernlicht leuchtet jeweils für die Dauer der Betätigung auf. - Seite 10 3.11 INSTRUMENTE ÖLDRUCKWARNLEUCHTE: Warnleuchte Motoröldruck, die Warnleuchte erlischt ab Leerlaufdrehzahl. ACHTUNG: Bei korrektem Ölstand unbedingt eine Fachwerkstatt kontaktieren! TAGESKILOMETERZÄHLER/KILOMETRZÄHLER Der Tageskilometerzähler zeigt den Kilometerstand der jeweiligen Fahrstrecke an. Der Kilometerzähler zeigt den Gesamtkilometerstand des Fahrzeuges an. BATTERIELADESSTROMWARNLEUCHTE ACHTUNG: Beim Aufleuchten der Ladekontrollleuchte während der Fahrt, eine Fachwerkstatt aufsuchen.
- Seite 11 (12) HANDYLADEKONTROLLLEUCHTE Leuchtet, wenn das Handy an der Ladebuchse angesteckt ist (bei eingeschalteter Zündung) (13) KÜHLWASSERTEMPERATURANZEIGE Zeigt die Kühlwassertemperatur an. (14) EINSTELLTASTE „ADJ“ Durch Drücken der Einstelltaste werden die Stunden und die Minuten von der Uhr eingestellt. (15) UHRANZEIGE Zum Einstellen der Uhrzeit die Taste (14) und (16) drücken (16) EINSTELLTASTE „MODE“...
-
Seite 12: Beifahrerfussrasten
3.12 BEIFAHRERFUSSRASTEN Dieses Fahrzeug verfügt über ausklappbare Beifahrerfussrasten. Durch betätigen, ziehen des Bedienhebels (1), klappen die Beifahrerfussrasten aus. Zum zurückstellen der Beifahrerfussrasten, die linke und rechte (von Hand) in die Grundstellung einklappen. 3.13 DÄMPFUNGSANZEIGE Das Fahrzeug ist mit einer Dämpfungseinstellung des Fahrwerks ausgestattet. -
Seite 13: Bremsen Prüfen
4.3 BREMSEN PRÜFEN Vor Fahrtbeginn Funktionsprüfung der Vorder- und Hinterradbremse vornehmen. Das Spiel beider Bremshebel überprüfen ca. 10-20 mm. (Spiel: Der Weg, den der Bremshebel zurücklegt, bevor die Bremse zur wirken beginnt). Handbremshebel links Bei der Handbremse links (Hinterrad) ist die Bremsleistung nur auf der hinteren Bremsscheibe. -
Seite 14: Feststellbremse Prüfen
4.5 FESTSTELLBREMSE PRÜFEN Vor Fahrtbeginn eine Funktionsprüfung der Handbremse vornehmen. Das Spiel der Handbremse überprüfen. (Spiel: Der Weg, den der Bremshebel zurücklegt, bevor die Bremse zu wirken beginnt). Feststellbremse Bei der Feststellbremse (1) ist die Bremswirkung an hinteren Bremsscheibe. Die Bremswirkung beginnt nach 3-6 Einrasttönen (Klicks). -
Seite 15: Reifen Prüfen (Sichkontrolle Vor Jeder Fahrt)
4.8 KÜHLFLÜSSIGKEITSSTAND Das Fahrzeug in der Ebene auf den Hauptständer stellen. Am Schauglas (1) – links unter dem Fusstritt – den Kühlflüssigkeitsstand ablesen. Dieser sollte zwischen der unteren „L“ und oberen „F“ Markierung sein. Bei Stand unter „L“ – Kühlflüssigkeit auffüllen (Frostschutz!!!!!) oder eine autorisierten Fachwerkstätte aufsuchen. -
Seite 16: Licht & Hupe Überprüfen
4.12 LENKER • Lenker und Armaturen optisch auf Beschädigungen überprüfen. • Festen Sitz des Lenkers durch Einschlagen bis Anschlag nach rechts und links, sowie Vordrücken und Zurückziehen des Lenkers prüfen. • Lenker durch Einschlagen auf Freigängigkeit prüfen. ACHTUNG: Falls Störungen oder Defekte festgestellt werden, auf keinen Fall am Strassenverkehr teilnehmen, sondern eine Werkstatt aufsuchen. -
Seite 17: Vordere / Hintere Federung Prüfen
4.15. VORDERE / HINTERE FEDERUNG PRÜFEN Zustand der Federung vorne und hinten prüfen (durch mehrmaliges Einfedern im Stand). Die hinteren Federbeine müssen auf die gleiche Position eingestellt sein: 1 – weich, 3 – mittel, 5 – hart 4.16 SPIEGELEINSTELLUNG PRÜFEN Aufrecht auf den Roller setzen und sicherstellen, dass die Sicht nach hinten ausreichend ist. - Seite 18 ACHTUNG: Niemals den Anlasserknopf bei laufendem Motor betätigen, ein Schaden könnte dadurch entstehen. Beim Startvorgang muss eine Bremse gezogen werden, um den Motor starten zu können. Der Seitenständer muss eingeklappt sein. Den Motor nicht in geschlossenen Räumen starten. Abgas enthält Kohenmonoxid, welches giftig ist und zum Tode führen kann.
-
Seite 19: Tipps Zum Fahren Mit Hohen Ge- Schwindigkeiten
6.4 TIPPS ZUM FAHREN MIT HOHEN GESCHWINDIGKEITEN Bremsen: Die Bremsanlage ist besonders bei Hochgeschwindigkeitsfahrten lebenswichtig. Sicherstellen, dass die Bremsen richtig funktionieren und korrekt eingestellt sind. Lenkung: Spiel in der Lenkung kann zu einem Verlust der Fahrzeugkontrolle führen. Sicherstellen, dass der Lenker sich stockungsfrei bewegen lässt, jedoch kein Spiel aufweist. -
Seite 20: Nachdem Der Roller Zum Stillstand Gekommen Ist
7.4 BEIM ABBREMSEN BEIDE BREMSHEBEL BETÄTIGEN Den Gasgriff ganz zurückdrehen, dann beide Bremshebel gleichzeitig ziehen. Die beste Wirkung das Fahrzeug zu bremsen ist, erst beide Bremshebel langsam betätigen und dann gefühlvoll bremsen. ACHTUNG: Das Abbremsen nur mit dem rechten Handbremshebel (nur Vorderradbremse) erhöht die Unfallgefahr. -
Seite 21: Luftfilter Prüfen, Reinigen Und Erneuern
• Der Filtereinsatz muss öfter gereinigt oder erneuert werden, wenn das Fahrzeug in ungewöhnlich nassen staubigen Gebieten gefahren wird. ACHTUNG: Bei Verwendung anderer KYMCO-Filter oder NACHBAU-Filter, die nicht von gleichwertiger Qualität sind, kann es zu vorzeitigem Motorverschleiss oder zu Leistungsproblemen kommen. -
Seite 22: Sicherung Erneuern
9.3 SICHERUNG ERNEUERN Unter der Sitzbank, Fahrersitz rechts ist der Sicherungskasten verbaut. • Zündung ausschalten und prüfen, ob die Sicherung durchgebrannt ist. • Ist die Sicherung durchgebrannt, muss sie durch eine neue mit gleicher Stärke ersetzt werden. • Vor dem Austausch muss erst die Ursache erforscht werden. - Seite 23 9.5 MOTORÖL WECHSEL (erstmals bei 500 km, dann alle 4000 km bzw. 1 x pro Jahr) • Motor sollte Betriebstemperatur haben. • Fahrzeug in der Ebene auf den Hauptständer stellen. • Ölablassschraube und Ölsiebgehäuseschraube öffnen und Öl ablaufen lassen. Ölfilter abschrauben. •...
-
Seite 24: Zündkerzen
9.7 GETRIEBEÖL Getriebegehäuse auf Undichtigkeit prüfen. Füllmenge nach Ölwechsel: 0,5l. Empfohlenes Getriebeöl (kein Hypoid-Öl) SAE 90. Danach Getriebeöl Einfüll- /Kontrollschraube wieder festschrauben. System auf Dichtheit prüfen. (1) Ablassschraube Anzugsmoment: 24 Nm Ablass-Einfüllschraube (2) Einfüllschraube ACHTUNG: • Das abgelassene und aufgefangene Öl muss umweltgerecht entsorgt werden! •... -
Seite 25: Einwinterung
10.2 EINWINTERUNG Folgende Massnahmen treffe, um Standschäden oder Problemen bei der Wiederinbetriebnahme im Frühjahr vorzubeugen: 1. Das Fahrzeug sollte gründlichst gereinigt werden (nicht mit Hochdruckreiniger). Danach alle Metallteile mit Korrosionsschutzmittel behandeln, ebenso für alle lackierten wie unlackierten Verkleidungsteile und Gummis die dementsprechenden Pflegemittel benutzen. 2. -
Seite 26: Spezifikationen
4. Reifenluftdruck prüfen und korrigieren. 5. Bremsanlage auf Funktion, Freigängigkeit und Dichtigkeit prüfen. 6. Beleuchtung und elektrische Anlage auf Funktion prüfen, Steckkontakte evtl. mit Kontaktspray behandeln. 7. Motor starten, warm laufen lassen, auf Dichtigkeit prüfen (Kraftstoff, Öl und Kühlflüssigkeit), kurze Einfahrzeit gewähren. 10.5 SPEZIFIKATIONEN Flüssigkeitsgekühlter Motor Typ...
