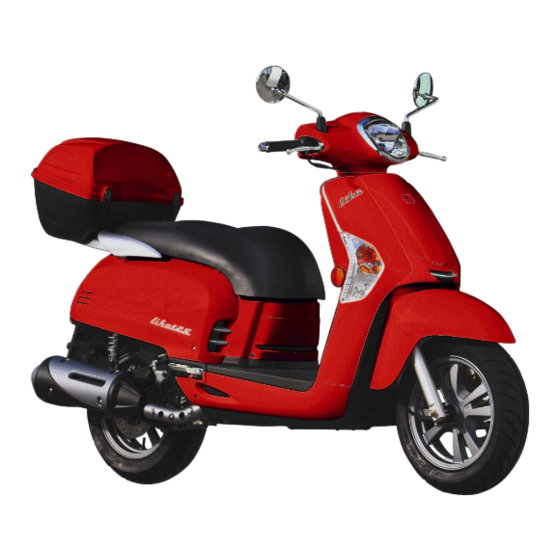

KYMCO LIKE 50 2T Bedienerhandbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für KYMCO LIKE 50 2T
Inhaltszusammenfassung für KYMCO LIKE 50 2T
- Seite 1 Bedienerhandbuch LIKE 50 2T/ 125 4T...
- Seite 2 Sehr geehrter KYMCO-Fahrer ! Sie haben sich für diesen Kymco-Roller entschieden, wofür wir Ihnen danken, und Sie herzlich in der Familie der Kymco-Fahrer willkommen heißen. Damit Sie sich an einer sicheren und vergnüglichen Fahrt erfreuen können, machen Sie sich vor der ersten Ausfahrt gründlich mit diesem Handbuch vertraut.
-
Seite 3: Voraussetzungen Für Sicheres Fahren
Voraussetzungen für sicheres Fahren Kleidung • Entspannt sein und bequeme Kleidung tragen, sind die wichtigsten Punkte für sicheres Fahren. • Die Verkehrsregeln beachten, Ruhe bewahren, entspannt aber vorsichtig sein, dann fahren Sie auch sicher. Tragen Sie immer einen Helm und befestigen ihn gut. Halten Sie die Kleidung stets in Ordnung, schließen Sie die Hemdsärmel damit sie sich nicht an den Bremshebeln verhaken. - Seite 4 Bestandsteile 1. Helmfach 2. Linker Bremshebel 3. Rück-, Bremslicht 4. Linker h. Blinker 5. Kickstarter 6. Motornummer 7. Hauptständer 8. Rechter v. Blinker 9. Tankdeckel 10.Div. Schalter 1. Lichtschalter/E-Starter 2. Zündschloss 3. Rechter v. Blinker 4. Rechter Bremshebel 5. Auspuff 6.
- Seite 5 Gebrauchsanweisungen Zündschloss/Lenkschloss In dieser Stellung ist der Zündstrom an, der Motor kann gestartet werden, der Schlüssel kann nicht abgezogen werden. In dieser Stellung ist der Zündstrom aus, der Motor bleibt stehen, der Schlüssel kann abgezogen werden. LOCK In dieser Stellung ist die Lenkung blockiert, der Schlüssel kann abgezogen werden.
- Seite 6 Scheinwerfer-Abblendschalter/Lichthupe ≡⊃ Schalter in dieser Stellung = Aufblendlicht. ⊃ Schalter in dieser Stellung = Abblendlicht Beim Fahren im Stadtgebiet oder wenn ein anderes Fahrzeug entgegen kommt, blenden Sie ab, damit Entgegenkommende nicht geblendet werden. Überholen: Beim Überholen drücken Sie mehrmals den Abblendschalter am unteren Rand (Passing) und der Scheinwerfer blinkt zur Warnung des Gegenverkehrs.
-
Seite 7: Kontrolle Vor Fahrtantritt
• Auch bei einwandfreiem Funktionieren des Fahrzeuges sollten Sie das 1. Service nach längstens 2 Monaten nach Inbetriebnahme oder 500 gefahrenen Kilometern durchführen lassen. Motorölstand-Kontrolle/Nachfüllen Für LIKE 50 2T: Stellen Sie das Fahrzeug auf den Hauptständer. • Öffnen Sie den Sitz und entfernen den Stopfen von der •... -
Seite 8: Bremsen Kontrolle
Für LIKE 125 4T: 1. Stellen Sie das Fahrzeug auf einer ebenen Fläche ab. 2. Starten Sie den Motor für ein paar Minuten. 3. Danach kontrollieren Sie im Inspektionsnadel den Ölstand. 4. Der Ölstand sollte zischen der Oberen und der der Unteren Markierung liegen. -
Seite 9: Kontrolle Des Bremsflüssigkeitsstandes
CHTUNG • Falscher Reifendruck, Risse, Beschädigungen und ungleichmäßige Abnützung verursachen unruhiges Lenkverhalten und enden mit dem Platzen des Reifens. • Wenn der Reifen Risse hat, oder abgefahren ist, unbedingt austauschen. Benzinstand-Kontrolle/Nachtanken • Prüfen Sie, ob genügend Benzin im Tank ist. •... -
Seite 10: Kontrolle Hupe/Beleuchtung
Kontrolle Hupe/Beleuchtung • Zündung einschalten (ON) und den Hupenknopf drücken, ob sie ertönt. • Scheinwerfer/Rücklicht Kontrolle: Starten Sie den Motor und schalten Sie den Scheinwerfer ein um zu sehen ob dieser und auch das Rücklicht funktionieren. Prüfen Sie die Gläser auf Verschmutzung und Beschädigung. •... -
Seite 11: Starten Mit Dem Kickstarter
Blockieren Sie das Hinterrad • Ziehen Sie die Hinterbremse an, dann erst kann der Motor gestartet werden (Sicherheitsschalter). CHTUNG • Um zu verhindern, dass das Fahrzeug beim Starten mit hoher Drehzahl losfährt, blockieren Sie das Hinterrad. • Wenn das Spiel am Hinterbremshebel nicht stimmt, kann das Hinterrad nicht gebremst werden, was gefährlich werden kann. -
Seite 12: Richtiges Fahren
Richtiges Fahren Starten des Motors • Starten Sie den Motor, wie unter Punkt „Starten des Motors“ beschrieben. CHTUNG • Lassen Sie den Startknopf sofort los, wenn der Motor angesprungen ist, sonst nimmt die Maschine schaden. • Die Hinterbremse sollte vor dem Wegfahren angezogen sein. Einklappen des Hauptständers •... - Seite 13 Kontrolle der Geschwindigkeit • Die Fahrgeschwindigkeit wird mit dem Gasgriff bestimmt. Drehen: Das Tempo nimmt zu. Seien Sie nicht hektisch und beschleunigen Sie langsam. Auf einer ansteigenden Straße drehen Sie den Gasgriff im entsprechenden Ausmaß, um die Kraft des Motors zu erhöhen. Zurücknehmen: Das Tempo nimmt ab.
-
Seite 14: Einfache Wartung
Anhalten Während Sie sich dem Parkplatz nähern • Schalten Sie rechtzeitig den Blinker ein. Schauen Sie, ob Fahrzeuge von hinten oder von der Seite kommen, dann halten Sie das Fahrzeug langsam am rechten Straßenrand an. • Lassen Sie den Gasgriff zurück gleiten und ziehen Sie so früh wie möglich beide Bremsen. -
Seite 15: Außenreinigung
• Tauschen Sie das Filterelement alle 500 km. • Der Filter muss häufiger gereinigt bzw. getauscht werden, wenn in ungewöhnlich staubiger Gegend gefahren wird. CHTUNG • Zum Auswaschen niemals Vergasertreibstoff verwenden. • Lassen Sie kein Wasser in den Filter eindringen, das führt zu Startschwierigkeiten. -
Seite 16: Austausch Der Sicherung
Sie Getriebeöl bis zu dieser Höhe nach. 3. Danach drehen Sie die Prüfschraube wieder sorgfältig ein. • Empfohlenes Getriebeöl: SAE 90 • Füllmenge (LIKE 50 2t): 0,14L /Austauschmenge: 0,12L • Füllmenge (LIKE 125 4T): 0,20 L / Austauschmenge: 0,18L Getriebeöl-Einfüllöffnung (Prüfschraubenloch), Ablassschraube, Ölstand... -
Seite 17: Zündkerzen-Kontrolle
CHTUNG • Getriebeöl bis zur Einfüllöffnung nachfüllen. • Nach dem Einfüllen mit einem Lappen sauber wischen. • Minderwertiges oder ungeeignetes Getriebeöl mindert die Motorleistung. • Verwenden Sie niemals Getriebeöle verschiedener Marken oder schlechter Qualität, das kann zu Motorschäden führen. • Wechseln Sie das Getriebeöl nach 500 km, und dann alle 4000 km: Füllen Sie geeignetes Getriebeöl jeweils bei Bedarf nach. -
Seite 18: Prüfung Der Kabel - Schutzgummis
Prüfung der Kabel - Schutzgummis • Die Kabel werden durch Gummihülsen über den Verbindungen geschützt. Kontrollieren Sie regelmäßig den Sitz dieser Gummischützer. • Beim Waschen des Fahrzeuges vermeiden Sie direktes anspritzen sowie bürsten dieser Gummiteile. Verwenden Sie nur ein feuchtes Tuch zum Abwischen von Schmutz und Staub.
