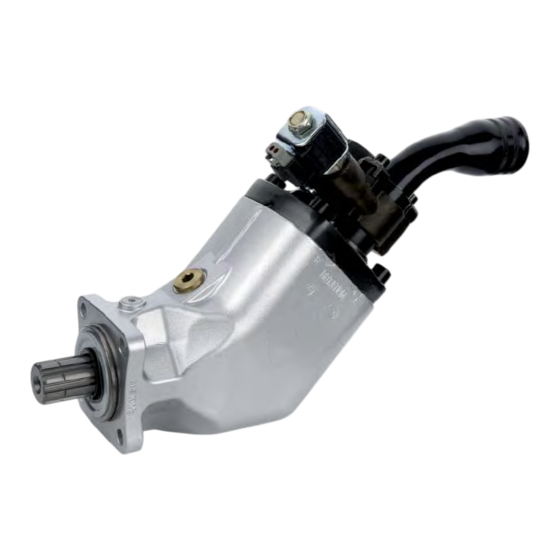

- Seite 1 LKW-Hydraulik Serie GPA, GP1, F1, F2, T1, VP1 Konstantes und variables Verdrängungs volumen Pumpen, Motoren und Zubehör parker.com/pmde...
- Seite 2 1 Nm ............0,738 lbf ft 1 bar ..............14,5 psi 1 l ............0,264 US gallon 1 cm 3 ................0,061 cu in 1 mm ............. 0,039 in °C + 32 ............1°F 1 kW .............. 1,34 hp Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 3 Betätigungssatz für Nebenabtriebe (PTO), PTO Adaptersatz, Kardanwellen, Pumpenkupplung, Montagesätze, Verteilergetriebe SB Seite 62 - 68 Einbau und Inbetriebnahme Einbau und Inbetriebnahme GPA, GP1, F1, F2, T1 und VP1 Seite 69 - 73 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 4 Allgemeines Pumpen und Motoren GPA und GP1 Pumpen Leichte und mittelschwere Pumpen Die LKW-Zahnradpumpen von Parker sind die ideale Lösung für die Halter von leichteren LKW, die eine qua- litativ hochwertige Lösung zur Abdeckung ihres Hyd- raulikbedarfs suchen. Die Zahnradpumpen der Baureihen GP1/GPA sind in diversen Größen für alle erdenklichen Anwendungs-...
- Seite 5 - Montage oberhalb des Ölbehälters möglich F1-Kolben mit Lamellen-Kolbenring. - Unempfindlich gegen rasche Temperaturwechsel Piston_head.eps - Wellenende und Anbauflansch entsprechen den Leif A./990806 gültigen ISO-Normen Siehe Seite 21 45˚ F1-Kolbensicherung. Piston_locking.eps Leif A./990806 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 6 • Betriebsdruck bis 250 bar • Montage oberhalb des Ölbehälters möglich • Unempfindlich gegen rasche Temperaturwechsel • Wellenende und Anbauflansch entsprechen den gültigen ISO-Normen • Unempfindlich gegen hohe Beschleunigungen Siehe Seite 32 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 7 Förderstrom der Pumpe zu nutzen. Bei Druckabfall kann der Förderstrom des zweiten Kreises zugeschaltet werden. Dadurch wird die Überbelastung des Nebenabtriebs vermieden und gleichzeitig eine optimale Funktion erzielt. Siehe Seite 34 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 8 • Robuste Konstruktion Die T1 ist in ihren Anbaumaßen dem europäischen Standard angepaßt und an alle marktüblichen LKW- Nebenabtriebe direkt anflanschbar. Passende Nebenabtriebe können Sie von Parker Hannifin beziehen. Siehe Seite 37 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 9 Die VP1 ist für LKW mit Load-Sensing-Hydrauliksystem konzipiert. Sie ist ausgesprochen robust, aber dennoch einfach konstruiert und hat wenige bewegliche Teile. Das Ergebnis ist eine zuver lässige Pumpe mit langer Lebensdauer. Siehe Seite 41 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 10 BPV-F1/-T1, BPV-F1-25 and 81, BPV-F2. Siehe Kapitel 11. Kurzschlussventil BPV-L, BPV-VP1. Siehe Kapitel 11. Zubehör Betätigungssatz für Nebenabtriebe (PTO), PTO Adaptersats, Kardanwellen, Pumpenkupplung, Montagesätze, Verteilergetriebe (SB 1-1,18, 1-1,54) Siehe Kapitel 12. Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 11 Auswahl der Pumpe und Hydraulikleitungen Einbauanweisung für GPA, GP1, F1, F2, T1 und VP1 Pumpen Inhalt Seite Auswahl der Pumpe F1 und T1 .....................12 Auswahl der Hydraulikleitungen Für alle Pumpen ...................13 Nomogram ....................14 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 12 - Beachten Sie, dass das max. zulässige Drehmoment D x p Drehmoment: M = [Nm] des Nebenabtriebs nicht überschritten wird. - Fragen Sie die Parker Hannifin wenn der Ansaugdruck wobei: D = Verdrängungsvolumen [cm unter 1,0 bar liegt; bei unzureichendem Ansaugdruck p = max. Arbeitsdruck [bar] kann es aufgrund von Kavitation zu einem erhöten...
- Seite 13 Durchflußgeschw. [m/s] bei gewählten Leitungsdim. [mm/inches] [l/min] 19 / " 25 / 1" 32 / 1 " 38 / 1 " 51 / 2" 64 / 2 " 75 / 3" Saugleitung Druckleitung Tabelle 1. Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 14 / " / " / " / " / " / " / " Tabelle 3. zoll d = Leitungsdurch- v = Durchflußgeschwindigkeit [m/s] Q = Förderstrom [l/min] messer [Ø mm] Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 15 GPA und GP1 Pumpen Inhalt Seite Kapitel Auswahl der Pumpe und Hydraulikleitungen ..........11 ....2 Technische - Daten ..................16 Abmessungen ..................17-19 Bestellinformation ..................20 Sauganschlüsse ...................50 ....10 Einbau und Inbetriebnahme .................69 ....13 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 16 Max Dauerbetriebdruck [bar] 250 Max Höchstdruck [bar] 300 Max Spitzendruck [bar] 300 Betriebsdrehzahl [U/min] (Max Dauerbetriebdruck) min 500 max 2000 2000 2000 2000 2000 1800 1600 1400 Gewicht [kg 6,7 12,5 13,0 14,0 15,0 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 17 Diagramme zeigen lediglich Typdaten Fluidtemperaturen: -25 °C bis +80 °C Leif A./06-11-26 Drehrichtung: umkehrbar Betriebsviskosität: 12 bis 100 mm /s (cSt) Max. Viskosität: 750 mm /s (cSt) Eingangsdruck: 0.7 bis 3.0 bar (abs.) Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 18 Diagramme zeigen lediglich Typdaten Fluidtemperaturen: -25 °C bis +80 °C Torque_flow_GP1_016_046_ny5.ai Drehrichtung: umkehrbar Betriebsviskosität: 12 bis 100 mm /s (cSt) Leif A./06-11-17 Max. Viskosität: 750 mm /s (cSt) Eingangsdruck: 0.7 bis 3.0 bar (abs.) Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 19 -25 °C bis +80 °C Diagramme zeigen lediglich Typdaten Drehrichtung: umkehrbar Betriebsviskosität: 12 bis 100 mm /s (cSt) Leif A./06-11-26 Eingangsdruck: 0.7 bis 3.0 bar (abs.) Max. Viskosität: 750 mm /s (cSt) Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 20 702 9113 917 GP1-050-4 704 9113 911 GP1-060-4 704 9113 912 GP1-080-4 704 9113 914 GP1-100-4 704 9113 915 NB: Der Sauganschluß muß separat bestellt werden. Sie finden diese auf Kapitel 10. Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 21 Technische Daten und Pumpenquerschnitt ..........25 Abmessungen, F1-12 mit BSP-Anschlüsse ..........26 Bestellschlüssel und Standardausführungen ..........26 Abmessungen, F1-25, bis -101 mit BSP-Anschlüsse ......27-28 Bestellschlüssel und Standardausführungen ..........27-28 Sauganschlüsse ...................50 ....10 Einbau und Inbetriebnahme .................69 ....13 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 22 " Sauganschluß. Mit 2" Sauganschluß: F1-81 – max. 1400 U/min (Q ≈120 l/min); F1-101 – max. 1000 U/min (Q ≈120 l/min). 4) Max 6 Sekunden während einer Minute. NB: Geräuschpegelinformationen erteilt die Parker Hannifin. Pumpenquerschnitt 1. Welle 4. Gehäuse 7. Kolben mit Kolbenring F1_stor_section_06-11-28.ai...
- Seite 23 378 1041 R Rechtsdrehend F1-51-R 378 1050 L Linksdrehend F1-51-L 378 1051 F1-61-R 378 1060 NB: Der Sauganschluß muß separat F1-61-L 378 1061 bestellt werden. Sie finden diese auf Kapitel 10. Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 24 378 1081 " F1-101-R 378 1100 " F1-101-L 378 1101 " 1" NB: Der Sauganschluß muß separat -101 1" bestellt werden. 1)R-Gewinde (Druckanschluß nicht inkludiert) Sie finden diese auf Kapitel 10. Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 25 Leistung [kW] - Dauerbetrieb 16,1 - Höchstleistung 21,7 Gewicht [kg] 1) Theoretische Werte 2) Max 6 Sekunden während einer Minute. NB: Geräuschpegelinformationen erteilt die Parker Hannifin. Pumpenquerschnitt 1 Enddeckel 4 Gehäuse 7 Lagergehäuse mit flansch 2 Kolbentrommel 5 Zahnkranz 8 Wellendichtung...
- Seite 26 F1- 12 - R Beispiel: Bezeichnung Bestellnr. F1-12-R 378 2212 F1-Nenngröße 12 F1-12-L 378 2211 Drehrichtung R Rechtsdrehend L Linksdrehend NB: Der Sauganschluß muß separat bestellt werden. Sie finden diese auf Kapitel 10. Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 27 378 4060 F1-Nenngröße F1-61-LB 378 4061 25, 41, 51, 61, 81 oder 101 Drehrichtung NB: Der Sauganschluß muß separat RB Rechtsdrehend/BSP bestellt werden. LB Linksdrehend/BSP Sie finden diese auf Kapitel 10. Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 28 F1- 81 - RB Beispiel: F1-Nenngröße 25, 41, 51, 61, 81 or 101 Drehrichtung NB: Der Sauganschluß muß separat RB Rechtsdrehend/BSP bestellt werden. LB Linksdrehend/BSP Sie finden diese auf Kapitel 10. Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 29 Auswahl der Pumpe und Hydraulikleitungen ..........11 ....2 Technische Daten ..................30 Pumpenquerschnitt ..................30 Abmessungen ....................31 Bestellschlüssel (SAE) .................31 Anschlüsse ....................31 Standardausfürungen (SAE) ................31 Sauganschlüsse ...................50 ....10 Einbau und Inbetriebnahme .................69 ....13 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 30 2) Bei einem Ansaugdruck von 1,0 bar (absolut) bei Verwendung von Mineralöl mit einer Betriebsviskosität von 30 mm /s (cSt). 3) Max 6 Sekunden während einer Minute. NB: Geräuschpegelinformationen erteilt die Parker Hannifin. Pumpenquerschnitt 1. Welle 2. Lagerungen 3. Wellendichtung 4.
- Seite 31 F1-61-R 378 1460 "-12 UN F1-61-L 378 1461 "-12 UN NB: Der Sauganschluß muß separat "-12 UN bestellt werden. "-12 UN Sie finden diese auf Kapitel 10. 1) R-bis-SAE adapter (einschließlich). Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 32 Seite Kapitel Auswahl der Pumpe und Hydraulikleitungen ..........11 ....2 Technische Daten ..................33 Bestellschlüssel ....................33 Abmessungen ....................33 Anschlüsse ....................33 Standardausfürungen ...................33 Sauganschlüsse ...................50 ....10 Einbau und Inbetriebnahme .................69 ....13 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 33 Eine Leckölleitung muß [167] vom Motoranschluß BSP 1/2" zum Tank ver- legt werden. Max druck in Leckölleitung 3 bar. Zahnwelle B8x32x36 (ISO 14/DIN 5462) Ø34,9 M12x24 Ø80 (+0/-0,013) F1_motor_ny5.eps Parker Hannifin Leif A./06-08-07 Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 34 Auswahl der Pumpe und Hydraulikleitungen ..........11 ....2 Technische Daten ..................35 Förderstrom/Drehzahlen ................35 Drehmoment/Arbeitsdruck ................35 Abmessungen ....................36 Bestellschlüssel ....................36 Standardausführungen .................36 Sauganschlüsse ...................50 ....10 Einbau und Inbetriebnahme .................69 ....13 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 35 Förderstrom für 70/70 ist 130% von Förderstrom für 53/53 F2-70/35 Drehmoment [Nm] Anschluß A Anschluß B Gesamt (Anschl. A and B) N.B. Förderstrom für 55/28 ist 80% von Förderstrom für 70/35 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 36 70/70 F2-70/35-R 378 1470 Drehrichtung NB: Der Sauganschluß muß separat F2-70/35-L 378 1471 L Linksdrehend bestellt werden. F2-70/70-R 378 4070 R Rechtsdrehend Sie finden diese auf Kapitel 10. F2-70/70-L 378 4071 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 37 Auswahl der Pumpe und Hydraulikleitungen ..........11 ....2 Technische Daten ..................38 Pumpenquerschnitt ..................38 Abmessungen ..................39-40 Bestellschlüssel ....................39 Standardausführungen .................39 Anschlussgröße ....................39 Sauganschlüsse ...................50 ....10 Einbau und Inbetriebnahme .................69 ....13 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 38 T1-81 – max 1400 U/min (Q ≈120 l/min); - bei 350 bar T1-121 – max 950 U/min (Q≈120 l/min) Leistung [kW] 4) Max 6 Sekunden während einer Minute. - Dauerbetrieb NB: Geräuschpegelinformationen erteilt die Parker Hannifin. - Höchstdruck Gewicht [kg] 12,5 Pumpenquerschnitt 1. Welle 4. Gehäuse 7.
- Seite 39 T1-121-L 378 2121 R Rechtsdrehend L Linksdrehend Anschlussgröße Nenngröße Druckanschluss " 1" -121 1) R-Gewinde (Anschluss nicht inbegriffen). NB: Der Sauganschluß muß separat bestellt werden. Sie finden diese auf Kapitel 10. Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 40 Linksdrehend Ø13 (x4) Rechtsdrehend Druckanschluß Sauganschluß R 1" Schwer- punkt Al-Si10Mg 27,8 1,85 +0,3/-0 Ø34,9 M12x24 Zahnwelle B8x32x36 Ø80 Spline B8x32x36 (ISO 14/DIN 5462) (ISO 14/DIN 5462) (+0/-0,013) T1_121_install_ny3.eps Leif A-son./06-09-22 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 41 Bestellschlüssel und Standardausführungen ..........47 VP1 in Load-Sensing-Systemen und Systemvergleich ........47 Systeminformation ..................48 LS-Funktion und Einstellung der LS-Einheit ..........48 Hydraulik-Schaltplan für VP1-095/-110/-130..........48 Sauganschlüsse ...................50 ....10 Installation und Inbetriebnahme für VP1 ............73 ....13 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 42 Steuerscheibe 12. Ventilscheibe aus Bimetal 13. Kolbentrommel 14. Trommelgehäuse 15. Untere Spülöffnung 16. Kolben mit Kolbenschuh 17. Rückholplatte 18. Lagergehäuse 19. Rollenlager 20. Wellendichtung 21. Antriebswelle VP1 cross section Leif A./020115 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 43 Die Steuereinheit wird nicht über das Pumpenge- NB: Der Sauganschluß muß separat häuse drainiert. Eine externe Leckölleitung muß vom bestellt werden. Leckölanschluß 'T' zum Tank installiert werden. Sie finden diese auf Kapitel 10. Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 44 Kardanwelle angetrieben werden, sollte die schaltung zweier Pumpen. zweite Pumpe gegen die Pumenhalterung abge- stützt sein. WICHTIG! Setzen Sie sich bitte mit der Parker Hannifin in Verbindung, wenn eine zweite VP1-Pumpe reihengeschaltet werden soll. Parker Hannifin Pump & Motor Division Europe...
- Seite 45 HINWEIS: Nach Einstellung des Standby- Schraubenschlüssel / 13 mm Drucks oder des Höchstdrucks zuerst NICHT VERSTELLEN! die Funktion überprüfen und dann Schraubenschlüssel / 27 mm können die Werte abgelesen werden. Schraubenschlüssel / 27 mm Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 46 (R 1") 2 x M12 17 tief Befestigungs- gewinde Druckanschluss Gewinde M8x19 (4x) Saug- (R 1") bei Durchmesser 55 mm anschluss VP1_095_install.ai Ansicht A–A Ansicht A–A Leif A./07-03-13 (Linksläufige Pumpe) (Rechtsläufige Pumpe) Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 47 VP1 var. Verdr. Pumpensteuerung Nur Druck Druck und Durchfl . Belastungen Gewissen Einfl uß Keinen Einfl uß Energieverbrauch Hoch Gering Hitzeentwicklung Hoch Gering * Gleichzeitige Belastungen mit unterschiedl. Drücken. Siehe Diagramme oben. Parker Hannifi n Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 48 System. Wegeventil in Mittelstellung steht = kein Durchfluß) hält Für weitere Auskünfte steht Ihnen die die Pumpe nur den Standby-Druck aufrecht, der durch Parker Hannifin, gerne zur Verfügung. die Einstellung der Ventilfeder festgelegt ist. Hydraulik-Schaltplan für VP1-45/75. Hydraulik-Schaltplan für VP1-095/-110/-130.
- Seite 49 Eine zusätzliche Auslassöffnung leitet ca. 10 Prozent des Weitere Informationen entnehmen Sie bitte unserem Hauptdurchflusses durch die Filterpatrone, bevor die Flüs- technischen Katalog BLA Boost Unit HY30-8224/UK. sigkeit in den Tank eingeleitet wird. Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 50 Montagesatz für die Befestigung an Bypass-Ventil BPV: Bestellnummer: 378 2439 NB: Ein Sauganschluß muß immer separat bestellt werden (wird nicht mit der Pumpe geliefert). Für 19,5 auswahl der geeigneten Leitungsabmessung, siehe Kapitel 2. Suction_fittings_F1plus_GB.eps Parker Hannifin Leif A./020115 Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 51 45° ,Saug- Über 100 l/min anschluss NB: Ein Sauganschluß muß immer separat bestellt werden (wird nicht mit der Pumpe geliefert). Für Auswahl der geeigneten Leitungs- abmessung, siehe Kapitel 2. Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden Fittings_install_GB.eps Leif A./020115...
- Seite 52 Bestelldaten und Abmessungen ...............55 Bestelldaten und Abmessungen ...............56 BPV-F2 Bypass-Ventil ohne Nothandbetätigung ........56 BPV-F2 Bypass-Ventil mit Nothandbetätigung ........57 BPV-F1, -T1 und F2 Zubehör / Ersatzteile ..........58 Leitungsmontiertes Bypass-Ventil BPV-L ..........59 Bypass-Ventil BPV-VP1 ................60 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 53 Das Bypass-Ventil gibt es in zwei Versionen - mit und ohne Nothandbetätigung. Magnetventilkartusche mit Nothandbetätigung kann nicht in Ventilgehäuse für Magnetventilkartusche ohne Nothandbetätigung und umgekehrt installiert werden. ACHTUNG! Unterschiedliche Anschlußgewinde. Bestelldaten und Abmessungen Siehe folgenden Seite. Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 54 Tabelle links. Ventilblock_11-10-24.ai NB: Die Maßangaben beziehen sich auf BPV-F1-81; 1) Drehmoment für Druckanschluß bis Leif A. (die Maßangaben für BPV-F1-25 stehen in Klammern) Montage- und Querschnittzeichnung des Bypass-Ventils mit Nothandbetätigung. Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 55 Das Bypass-Ventil gibt es in zwei Versionen - mit und ohne Nothandbetätigung. Magnetventilkartusche mit Nothandbetätigung kann nicht in Ventilgehäuse für Magnetventilkartusche ohne Nothandbetätigung und umgekehrt installiert werden. ACHTUNG! Unterschiedliche Anschlußgewinde. Bestelldaten und Abmessungen Siehe folgenden Seite. Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 56 NB: Der Ansaug-Adaptersatz besteht aus den mit „2“ gekennzeichneten Teilen in der Explosionszeich- nung. Er gehört nicht zum Lieferumfang der F2- Pumpe und muß immer separat bestellt werden. (siehe Kapitel 10). Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 57 NB: Der Ansaug-Adaptersatz besteht aus den mit „2“ gekennzeichneten Teilen in der Explosionszeich- nung. Er gehört nicht zum Lieferumfang der F2- Pumpe und muß immer separat bestellt werden. (siehe Kapitel 10). Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 58 Für BPV F1 Ansaugadapter und F2 1) Montagesatz für Ansaugadapter auf Bypass-Ventil für F1, T1 und F2 (Der Montagesatz besteht aus den mit O-Ring „1“ gekennzeichneten Teilen in der Explosionszeich- nung). O-Ring Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 59 Leistungsbedarf [W] Ventilfunktion Magnetventil aktiviert: Rückschlagventil geschlossen Bestellnummer 378 1487 Magnetventil (24 VDC) Stecker (inbe griffen) φ 9 (x2) 'UT' 'IN' Messan- schluss (R 1/4") 10 10 BSP 1"(x2) BPV_L_install_09-02-05.ai Leif A. Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 60 379 8799 BPV-VP1 N.B.: - BPV-VP1 mit VP1-045 oder -075, und Weitere Informationen siehe auch HY30-8226-INST/UK, - BPV-VP1 mit VP1-095, -110 oder -130, Einbauhinweise Entlastungsventil BPV für VP1 siehe nächste Seite Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 61 Hydraulik Schaltplan). - Nippel/Lecköl- verschraubung mit eingeschraubter Bypass Drossel. - Leckölverschraubung gehört zum Lieferumfang Alternative Anschluss T (R 1/4"); Ansl. LS muss direkt zum VP1_095_control_ports_ny2.ai Tank verlegt werden Leif A./15-05-05 Regleranschlüsse (VP1-095/-110/-130) Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 62 Adaptersatz für MAN Motoren (D20, D26, D28) ...........64 Kardanwellen, Pumpenkupplungen und Montagesätze .......65 Spezifikation, Kardanwelle ................65 Anbauflanschadapter ..................65 Pumpenkupplungen ..................66 Verteilergetriebe SB ..................67 Empfehlungen ....................67 Installationshinweise: ..................67 Installation des Verteilergetriebes ..............68 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 63 Rechts (im Drehrichtung Links (gegen den Uhrzeigersinn) Uhrzeigersinn) Adaptersatz für Nebenabtrieb Bestellnummer Adaptersatz für Nebenabtrieb Bestellnummer ED120, Mit Stützlager 378 9592 378 9970 ED-160, Mit Stützlager 19°, 37°, 55° 19°, 37°, 55° Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 64 400 Nm 400 Nm Kurzzeitbelastung 570 Nm 570 Nm Übersetzung 1 : 1,233 1 : 1,075 (Motor : Pumpe) Drehrichtung im Uhrzeigersinn PTO-Adapter Bestellnummer D20, D26 0050081903 0050082403 DIN 5462 A8x38x36 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 65 SAE 97 SAE 116 SAE 116 SAE 97 370 5897 DIN 100 DIN 90 370 5899 3) ACHTUNG! Das max. Drehmoment der Kardanwelle (siehe oben) darf nicht überschritten werden. Cardan_shaft_adapter_GB.eps Leif A./020115 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 66 Max. Dreh- 1000/ 500 moment [Nm] Spitze/Dauer 370 4631 VP1, F2, F1* (F1) 378 0645 D (Gewinde; x4) F1* Alte Ausführungen Abb. 4. SAE97 (370 4631) (378 0645) Couplings_install_GB.eps Leif A./14-01-29 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 67 HINWEIS: Wenn das Verteilergetriebe nahe am höchst Gewicht [kg] 11,5 zulässigen Drehmoment und/oder nahe an Bestell-Nr., mit Stützlager 00506010699 00506010599 der zulässigen Höchstdrehzahl angewandt werden soll, setzen Sie sich bitte mit Parker Hannifin in Verbindung. Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 68 Ø100 M8 (DIN 90; x4) 3/8" UNC (SAE 97; x4) Anbauflansch für Kardanwelle M12 Stiftschrauben gem. DIN 90 und SAE 97 (4 + 4) (entspricht Spicer K1310) SB_install_GB.eps Leif A./00-03-08 Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 69 Niemals Gewalt anwenden, wenn man diese Teile auf die F1 Welle montiert. NB: Bei Anbau der F1 am Verteilergetriebe lesen Sie die Installationshinweise auf den Seiten 67 bis 68, Kapitel 12 Abb. 7. Montagewerkzeug. Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 70 (< 20 bar, < 1 500 U/min) Filterung - Saugleitungsfilter vermeiden Die Pumpe muß nich mehr als 0,5 m über dem Ölstand im - Druck- oder Rücklauffilter: Tank montiert werden. 10 bis 25 µm. Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 71 10 µm (absolut). Einbau - SMR 1996-2. Die max. Dreh- und Biegemomente Inbetriebnahme Weitere Informationen erteilt Parker des Nebenabtriebs (aufgrund des Hannifin (Mobile Controls Div.). Vor Einfüllen der empfohlenen Flüs- Pumpengewichts) dürfen nicht über- sigkeit ist sicherzustellen, daß das - Automatiköle Typ ATF und...
- Seite 72 Wartung der Hydraulikanlage entstanden sind. Lebensdauer des Pumpenlagers HINWEIS: Die kürzeste Lebensdauer ergibt Parker Hannifin ist Ihnen bei der sich aus der in Abb. 1 dargestellten Bestimmungder Lagerstandzeit für - Die folgende Information bezieht Pumpeninstallation. einen bestimmten Anwendungsfall sich auf Pumpen, bei denen das gerne behilflich.
- Seite 73 Abb. 8. Die VP1 soll immer tiefer liegen als der Leif A./020115 Ölstand im Tank. Zusätzlich muss die VP1- Pumpe gründlich dürchgespült werden, damit gewährleistet ist, dass keine Luft mehr im Abb. 5. Rechtsdrehende Pumpe. Pumpengehäuse eingeschlossen ist. Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 74 LKW-Hydraulik Katalog HY30-8200/DE Notizen Pumpen und Motoren Parker Hannifin Pump & Motor Division Europe Trollhättan, Schweden...
- Seite 75 PRODUKTE ODER ZUGEHÖRIGER TEILE KÖNNEN TOD, VERLETZUNGEN VON PERSONEN ODER SACHSCHÄDEN VERURSACHEN. Dieses Dokument und andere Informationen von der Parker-Hannifin Corporation, seinen Tochtergesellschaften und Vertrags- händlern enthalten Produkt- oder Systemoptionen zur weiteren Untersuchung durch Anwender mit technischen Kenntnissen. Der Anwender ist durch eigene Untersuchung und Prüfung allein dafür verantwortlich, die endgültige Auswahl des Systems und der Komponenten zu treffen und sich zu vergewissern, dass alle Leistungs-, Dauerfestigkeits-, Wartungs-, Sicherheits- und Warnanforderungen der Anwendung erfüllt werden.
- Seite 76 (von AT, BE, CH, CZ, DE, DK, EE, ES, FI, FR, IE, IL, IS, IT, LU, MT, NL, NO, PL, PT, RU, SE, SK, UK, ZA) © 2015 Parker Hannifin Corporation. Alle Rechte vorbehalten. Katalog HY30-8200/DE. POD 05/2015 ZZ Parker Hannifin GmbH...
