INSTALLATIONSHANDBUCHA
KLIMAGERÄT (SPLIT-TYP)

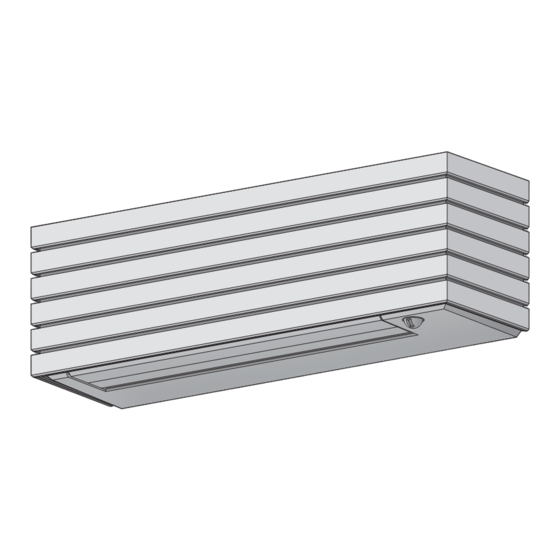

Innengerät
RAS-B10, 13, 18S4KVDG-E
Aussengerät
RAS-10, 13, 18S4AVPG-E
Durch das Scannen des QR CODE erhalten Sie Zugang zur
Installations- und Bedienungsanleitung auf der Website.
https://www.toshiba-carrier.co.th/manuals/default.aspx
Die Anleitung ist erhältlich in EN/FR/DE/IT/ES/PL/PT/NL/GR/
CZ/CR/HU/RO/BG/EE/LV/SK/SI/SV/NO/FI/DA/LT/RU.
R32
INVERTER
DEUTSCH
1134050106A
Werbung
Verwandte Anleitungen für Toshiba RAS-B10S4KVDG-E
Inhaltszusammenfassung für Toshiba RAS-B10S4KVDG-E
- Seite 1 INVERTER INSTALLATIONSHANDBUCHA DEUTSCH KLIMAGERÄT (SPLIT-TYP) Durch das Scannen des QR CODE erhalten Sie Zugang zur Installations- und Bedienungsanleitung auf der Website. https://www.toshiba-carrier.co.th/manuals/default.aspx Die Anleitung ist erhältlich in EN/FR/DE/IT/ES/PL/PT/NL/GR/ CZ/CR/HU/RO/BG/EE/LV/SK/SI/SV/NO/FI/DA/LT/RU. Innengerät RAS-B10, 13, 18S4KVDG-E Aussengerät RAS-10, 13, 18S4AVPG-E 1134050106A...
- Seite 2 INHALT SICHERHEITSVORKEHRUNGEN ............................1 ZUBEHÖR UND INSTALLATIONSTEILE .........................5 EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT ..................6 Zusätzlich erhältliche Installationsteile...........................6 INNENGERÄT..................................7 Aufstellungsort ................................7 Mauerdurchbruch und Befestigung der Montageplatte....................7 Installation von Leitungen und Kondensatschlauch.......................8 Einbau des Innengeräts...............................10 Entwässerung ................................11 AUSSENGERÄT ................................11 Aufstellungsort ................................11 ...
- Seite 3 SICHERHEITSVORKEHRUNGEN Lesen Sie die Hinweise in diesem Handbuch sorgfältig Dieses Gerät ist mit R32 befüllt. durch, bevor Sie das Gerät einschalten. Warnanzeigen an der Klimaanlage VORSICHT CAUTION EXPLOSIONSGEFAHR BURST HAZARD Öffnen Sie vor dem Arbeitsgang die Open the service valves before the operation, Versorgungsventile, da es anderenfalls zu einer otherwise there might be...
- Seite 4 GEFAHR DIESES GERÄT IST NUR ZUR VERWENDUNG DURCH HIERZU BEFUGTE PERSONEN BESTIMMT. VOR ARBEITEN AN DER ANLAGE IST UNBEDINGT DIE STROMZUFUHR ZU UNTERBRECHEN. VERGEWISSERN SIE SICH, DASS ALLE SCHALTER UND SICHERUNGEN AUSGESCHALTEN SIND. WIRD DIES NICHT BEACHTET KANN EIN STROMSCHLAG DIE FOLGE SEIN. ACHTEN SIE DARAUF DASS ALLE ELEKTROKABEL ORDNUNGSGEMÄß...
- Seite 5 Verwenden Sie kein anderes als das vorgeschriebene Kältemittel zum Nachfüllen oder Ersetzen. Andernfalls kann anormal hoher Druck im Kühlkreislauf erzeugt werden, was zu einem Versagen oder einer Explosion des Produkts oder Verletzungen führen kann. Benutzen Sie keine anderen Mittel als die vom Hersteller empfohlenen, um den Tauprozess zu beschleunigen oder das Gerät zu reinigen.
- Seite 6 VORSICHT • Kontakt der Anlage mit Wasser oder Feuchtigkeit vor der Installation kann elektrische Schläge zur Folge haben. Das Gerät nicht in einem feuchten Keller lagern; unbedingt die Geräte vor Regen und Feuchtigkeit schützen. • Nach dem Auspacken den Einbausatz sorgfältig auf Beschädigung überprüfen. •...
- Seite 7 ZUBEHÖR UND INSTALLATIONSTEILE ZUBEHÖR UND INSTALLATIONSTEILE Innengerät Teilebezeichnung Teilebezeichnung Montageplatte × 1 Fernbedienungs-Einheit × 1 Batterie × 2 Fernbedienungshalter × 1 Ultrareinem Filter × 2 Linsenkopfschraube × 8 Flachkopfholzschraube × 2 Schraube × 2 Bedienungsanleitung × 1 Installationsanleitung × 1 Aussengerät Teilebezeichnung Teilebezeichnung...
- Seite 8 EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT Für die Leitungen hinten links und unten links Wand Haken Linsenkopfschraube Haken Montageplatte Schneiden Sie ein SPACER aus der Verpackung des Innengeräts zurecht, rollen sie es zusammen und bringen Sie es zwischen Innengerät und Wand ein, um das Innengerät zu neigen und die Montage zu vereinfachen.
- Seite 9 INNENGERÄT INNENGERÄT Wandvorbereitung für die direkte Montage Aufstellungsort des Innengeräts an der Wand • Einen Aufstellungsort wählen, der wie in der Zeichnung gezeigt ausreichend • Im Falle von Block-, Ziegel-, Beton- oder ähnlichen Wänden kann die Platz rund um das Innengerät bietet. •...
- Seite 10 1. Ausschneiden des Schlitzes in der Frontverkleidung Befestigung der Montageplatte unmittelbar an • Schneiden Sie den Schlitz auf der unteren linken oder unteren rechten Seite der Frontverkleidung für die Verbindung unten links oder unten der Wand rechts mit einer Laubsäge aus. 1.
- Seite 11 So entfernen Sie den Ablaufschlauch Anbringen der Kondensatkappe • Entfernen Sie die Befestigungsschraube des LED-Satzes und ziehen Sie • Sechskant-Inbusschlüssel (4 mm) in Öffnung einpassen. ihn dann aus dem Hauptgehäuse heraus. • Entfernen Sie zwei Schrauben, um die Ablaufwanne zu lösen, und nehmen Sie dann die Ablaufwanne sicher vom Hauptgehäuse ab.
- Seite 12 Entfernen des Lufteinlassgitters VORSICHT 1. Das Lufteinlassgitter vorsichtig öffnen, bis der Arm den Stopper der Frontplatte berührt. • Kleben Sie die Nebenleitungen (zwei), die Stromversorgung und das 2. Führen Sie einen Schraubendreher tief in den Raum zwischen dem Arm Anschlusskabel mit einem Klebeband fest zusammen. des Lufteinlassgitters und der Frontplatte ein.
- Seite 13 1. Die Ablaufwanne mit Wasser füllen und sich vergewissern, daß das Entwässerung Wasser problemlos nach außen abläuft. 2. Beim Anschließen der Ablaufschlauch-Verlängerung ist die Verbindungsstelle der Ablaufschlauch-Verlängerung mit der Leitungshülle 1. Den Ablaufschlauch nach unten weisend anbringen. abzudecken. HINWEIS Leitungshülle •...
- Seite 14 Ablassen des Wassers Anschluß der Kühlmittelleitungen • An der Basisplatte des Außengeräts be nden sich Öffnungen, um Bördeln sicherzustellen, dass das Kondensat, das beim Heizbetrieb entsteht, ef zient abgeführt wird. 1. Die Leitung mit einem Rohrschneider abschneiden. Wenn ein zentralisierter Ablauf erforderlich ist, wenn das Gerät auf einem Balkon oder an einer Wand installiert wird, befolgen Sie die folgenden Schritte, um das Wasser abzulassen.
- Seite 15 Handhabung Hinweise zum Stopfbuchsenventil Entleeren • Öffnen Sie ganz das Ventilschaft, aber nicht weiter als dem Stöpsel. Sobald das Leitungen an der Innen- und Außeneinheit angeschlossen sind, Rohrgröße des kann mit dem Evakuieren begonnen werden. Größe des Sechskantschlü ssels Stopfbuchsenventils acked Valve 12,70 mm und kleiner A = 4 mm ENTLÜFTUNG...
- Seite 16 ELEKTRISCHE ANSCHLÜSSE ELEKTRISCHE ANSCHLÜSSE Modell RAS-B10S4KVDG-E RAS-B13S4KVDG-E RAS-B18S4KVDG-E Stromversorgung 50 Hz, 220 – 240 V Einphasig Max. Betriebsstrom 8,50 A 9,95 A 12,00 A Trennschalter-Nennleistung 15 A 15 A 20 A Stromversorgungskabel H07RN-F oder 60245 IEC66 H07RN-F oder 60245 IEC66...
- Seite 17 Bei der 1:1-Verbindung eines Innengeräts mit einem Aussengerät Die Stromversorgung kann so gewählt werden, dass sie entweder einen Anschluss zum Innen- oder Außengerät bietet. Treffen Sie die entsprechende Wahl und schließen Sie die Stromversorgung und das Anschlusskabel entsprechend der nachfolgenden Anweisungen an. Eingang der Stromversorgung beim Klemmenblock des Innengeräts (Erhältlich) Innengerät Aussengerät...
- Seite 18 1:1-Schaltplan der Stromversorgung für das Aussengerät Eingang der Stromversorgung beim Klemmenblock des Aussengeräts (Erhältlich) Klemmenblock für innen Stromversorgungseingang Klemmenblock für außen Eingang der Stromversorgung beim Klemmenblock des Innengeräts (Empfohlen) Klemmenblock für innen Klemmenblock für außen Stromversorgungseingang VORSICHT 1. Die Versorgungsspannung muss den gleichen Wert wie die Nennspannung des Klimageräts aufweisen. 2.
- Seite 19 Bei der Verbindung eines Innengeräts mit einem Multi-Inverter-System (IMS) Eingang der Stromversorgung bei Klemmenblock des Außengeräts Innengerät Aussengerät Zu entfernende Isolierung des Verbindungskabel Verbindungskabel Verbindungskabels verbinden mit Massekabel Klemmenblock (L N 1 2 3) 50 mm 10 mm Massekabel Massekabel 10 mm 70 mm Netzkabel...
- Seite 20 SONSTIGES SONSTIGES Überprüfung auf Gas-Undichtigkeit Dekoratives Holz • Das Lufteinlassgitter (Holzgitter) dieses Produkts ist aus echtem Holz gefertigt, die Maserung und der Farbton variieren, so dass jedes Stück Holz seine eigenen einzigartigen Eigenschaften hat, die natürliche Die Aufstellorte für das Innengerät prüfen.
- Seite 21 Probelauf VORSICHT • Holz kann sich bei Temperatur- und Feuchtigkeitsunterschieden Um den Probelaufmodus (TEST RUN (COOL)) zu einzuschalten, die ausdehnen und schrumpfen. [RESET]-Taste 10 Sekunden lang gedrükt halten. (Dies wird durch einen • Halten Sie die Produkte mindestens 2 Meter von einer direkten kurzen Piepton bestätigt.) Wärmequelle (Heizungen, Heizkörper, Kamine usw.) entfernt.
- Seite 23 INSTALLATIONS-CHECKLISTE Modellbezeichnung Nach Beendigung der Installationsarbeiten überprüfen Sie bitte die unten aufgeführten Punkte und händigen Sie dieses Blatt dem Benutzer aus, damit er es zusammen mit dem Prüfdatum Benutzer- und Installationshandbuch an einem sicheren Ort aufbewahren kann Geprüft durch Hinweis: Bitte tragen Sie in dem von Ihnen geprüften Feld ein „ “...
