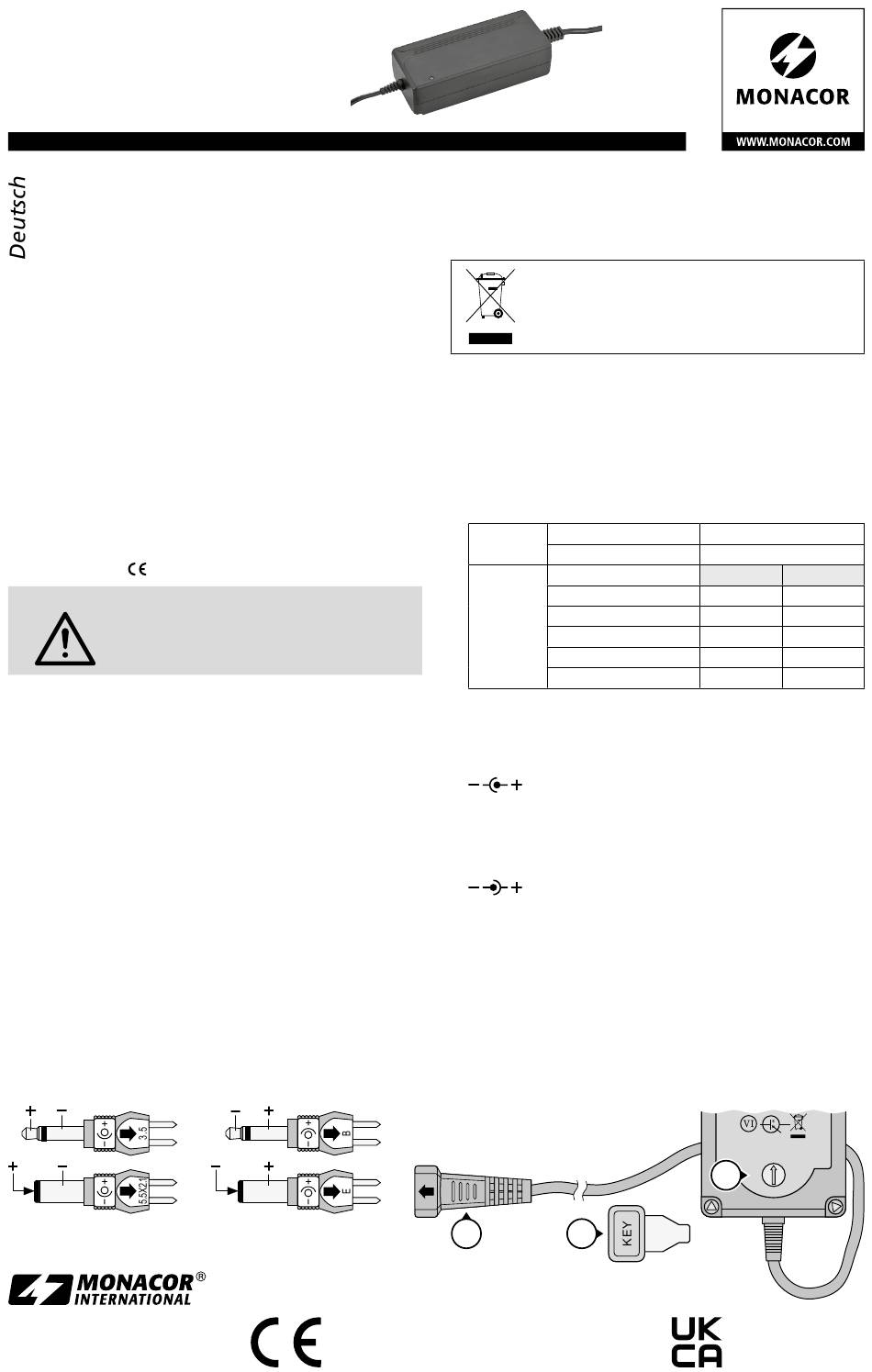

Monacor PSS-3000E Kurzanleitung

PSS-3000E
Bestellnummer 0273150
THE AUDIO COMPANY
Schaltnetzgerät
Diese Anleitung richtet sich an Benutzer ohne besondere
Fachkenntnisse. Bitte lesen Sie die Anleitung vor dem Be-
trieb gründlich durch und heben Sie sie für ein späteres
Nachlesen auf.
1 Einsatzmöglichkeiten
Dieses Netzgerät dient zur Gleichstromversorgung von Klein-
geräten mit einer Betriebsspannung zwischen 5 V und 15 V und
einer maximalen Stromaufnahme von 3 A (bei 5 – 12 V) bzw.
2,4 A (bei 13,5 – 15 V).
Die Ausgangsspannung ist auf 5,0 V, 6,0 V, 7,5 V, 9,0 V, 12,0 V,
13,5 V oder 15,0 V einstellbar. Das Gerät ist kurzschlussfest
und gegen Überlast sowie Überhitzung geschützt. Besonderes
Merkmal ist der sehr geringe Stromverbrauch (< 0,10 W ) des
Netz gerätes, wenn das angeschlossene Gerät ausgeschaltet ist.
2 Sicherheitshinweise
Das Gerät entspricht allen relevanten Richtlinien der EU und
trägt deshalb das -Zeichen.
WARNUNG Das Gerät wird mit lebensgefährlicher Netz-
spannung versorgt. Nehmen Sie deshalb nie-
mals selbst Eingriffe am Gerät vor. Es besteht
die Gefahr eines elektrischen Schlages.
•
Setzen Sie das Gerät nur im Innenbereich ein. Schützen Sie es
vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze
(zulässiger Einsatztemperaturbereich 0 – 40 °C).
•
Nehmen Sie das Gerät nicht in Betrieb und ziehen Sie sofort
den Netzstecker aus der Steckdose, wenn
1. wenn sichtbare Schäden am Gerät oder am Netzkabel
vorhanden sind,
2. nach einem Sturz oder Ähnlichem der Verdacht auf einen
Defekt besteht,
3. Funktionsstörungen auftreten.
Lassen Sie das Gerät in jedem Fall in einer Fachwerkstatt
reparieren.
•
Ein beschädigtes Netzkabel darf nur durch eine Fachwerk-
statt ersetzt werden.
•
Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose,
fassen Sie immer am Stecker an.
•
Verwenden Sie zum Reinigen nur ein trockenes, weiches Tuch,
niemals Chemikalien oder Wasser.
Pluspol an der Spitze
➊
bzw. am Innenkontakt
© MONACOR INTERNATIONAL
All rights reserved
A-1036.99.05.11.2022
THE AUDIO COMPANY THE AUDIO COMPANY
Minuspol an der Spitze
➋
bzw. am Innenkontakt
MONACOR INTERNATIONAL GmbH & Co. KG
Zum Falsch 36, 28307 Bremen
Germany
THE AUDIO COMPANY
•
Wird das Gerät zweckentfremdet, falsch angeschlossen,
überlastet oder nicht fachgerecht repariert, kann keine Ga-
rantie für das Gerät und keine Haftung für daraus resultie-
rende Sach- oder Personenschäden übernommen werden.
Soll das Gerät endgültig aus dem Betrieb genom-
men werden, entsorgen Sie es gemäß den ört-
lichen Vorschriften.
3 Inbetriebnahme
1) Die Betriebsspannung des zu versorgenden Gerätes fest-
stellen ( Beschriftung der Stromversorgungsbuchse des
☞
Gerätes) und die Spannung durch Drehen des Schalters (3)
mithilfe des beiliegenden Schlüssels (2) einstellen.

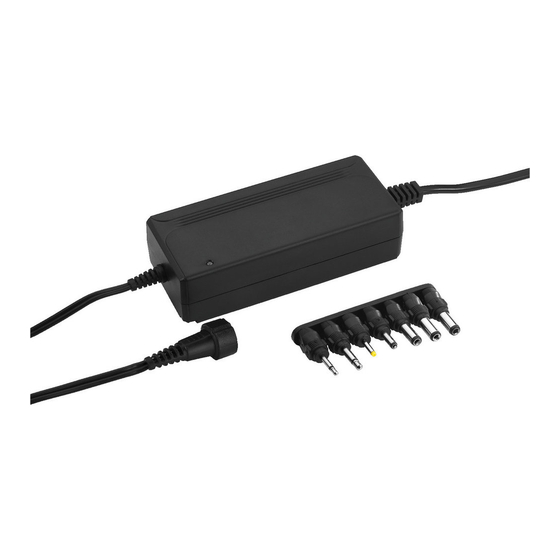

2) Von den 7 beiliegenden Adaptern den passenden heraus-
suchen:
Kennbuchstabe A
Klinken-
stecker
Kennbuchstabe B
Kennbuchstabe S
Kennbuchstabe H
Hohl-
stecker
Kennbuchstabe D
Kennbuchstabe E
Kennbuchstabe G
Die Lage des Plus- und Minuspols an der Stromversorgungs-
buchse des anzuschließenden Gerätes feststellen (
senbeschriftung) und den Adapter entsprechend in die Kupp-
lung (1) stecken:
Bei dieser oder ähnlicher Kennzeichnung der
Stromversorgungsbuchse muss der Pluspol an der Spitze
bzw. am Innenkontakt des Adapters anliegen: Den Adapter
so auf die Kupplung stecken, dass der Pfeil der Kupplung auf
die Zahl /en des Adapters zeigt (Abb.
Bei dieser Kennzeichnung muss der Minuspol an
der Spitze bzw. am Innenkontakt des Adapters anliegen:
Den Adapter so auf die Kupplung stecken, dass der Pfeil der
Kupplung auf den Ke nnbuchstaben zeigt (Abb.
3) Das Netzgerät mit dem Adapter an das zu versorgende
Gerät anschließen und dann an eine Steckdose (100 – 240 V,
50 – 60 Hz). Die rote Betriebsanzeige leuchtet.
Die technischen Daten sind auf einem separaten Blatt ange-
geben.
1 2
⌀ 2,5 mm
⌀ 3,5 mm
⌀ außen ⌀ innen
2,35 mm 0,75 mm
3,5 mm 1,35 mm
5,0 mm 2,1 mm
5,5 mm 2,1 mm
5,5 mm 2,5 mm
Buch-
☞
).
➊
).
➋
PSS-3000E
SWITCH-MODE POWER SUPPLY
PRI:
100-240V ˜ /50-60Hz/800 mA
SEC: 5.0 V (15.0 W)/6.0 V (18.0 W)
7.5 V (22.5 W)/9.0 V (27.0 W)
Änderungen vorbehalten. 1 2.0 V (36.0 W)/13.5 V (32.4 W)
1 5.0 V (36.0 W)
MONACOR INTERNATIONAL
ZUM FALSCH 36 · 28307 BREMEN · GERMANY
9 V
7.5 V 12 V
3
6 V 13.5 V
5 V 15 V
