Hinweis:
Der Sägeflansch (J) hat einen
Mitnahmestift (K) welcher in das
passende Loch (L) eingeführt werden
muss.
Verteilen sie einige Tropfen leichten
Ö ls am Sägeblatt.
Montieren Sie die Teile in umgekehrter
Reihenfolge.
Netzanschluss wieder herstellen.
7.2 Sägeblatt Wahl
Verwenden Sie nur Sägeblätter
welche für das zu zerspanende
Material und den Schnittquerschnitt
geeignet sind.

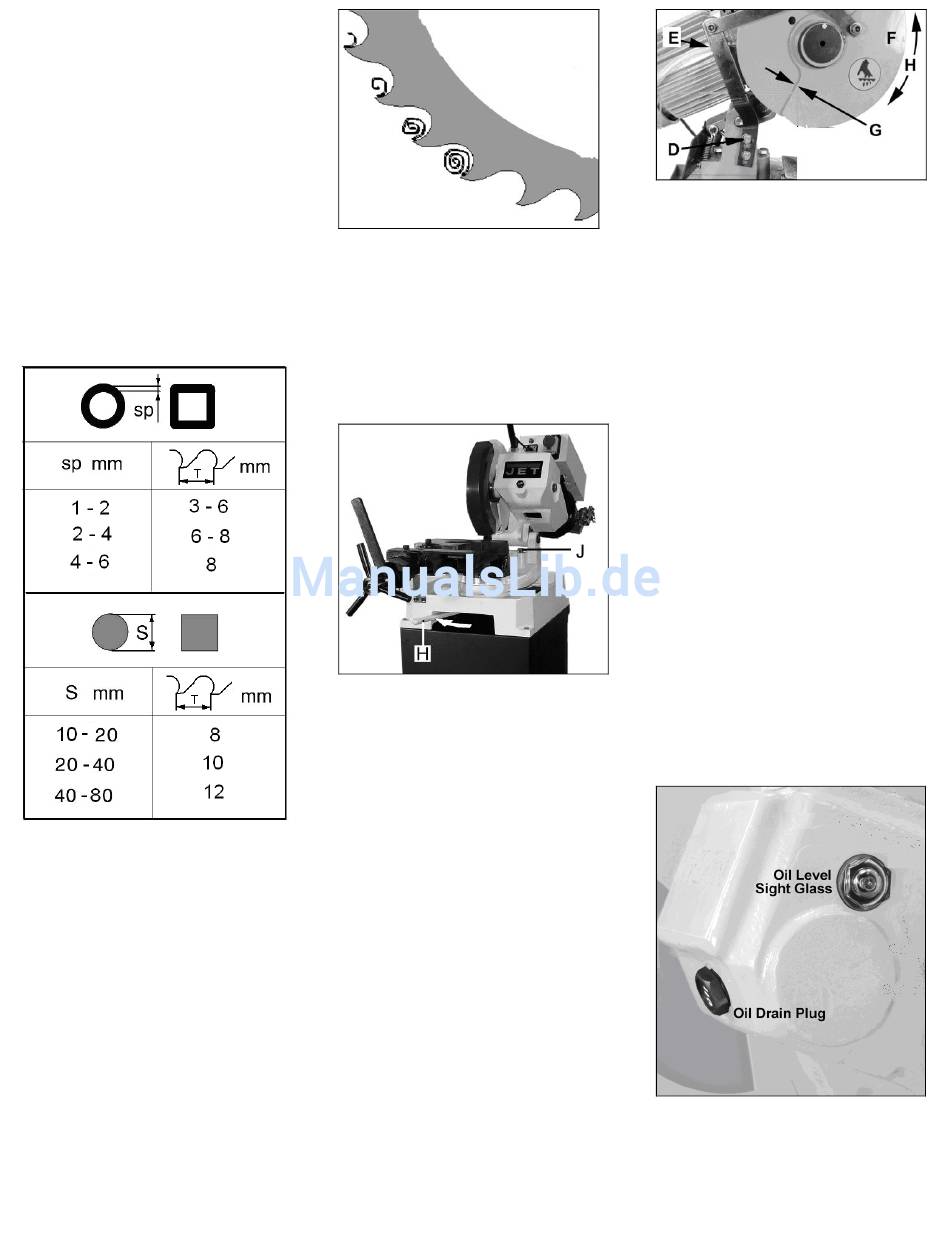

Fig 6
Feine Zahnteilung:
- Für dünnwandige Werkstücke
( Rohre, Profile)
Grobe Zahnteilung:
- Für groß e Querschnitte
- Für weiche Materialien (Aluminium)
Zum Zerspanen von groß en
Querschnitten ist eine grobe
Zahnteilung ("T") erforderlich um die
groß en Späne aufzunehmen (Fig 7).
Fig 7

7.3 Gehrungswinkel Einstellung

Der Sägekopf kann für Winkel- und
Gehrungsschnitte verstellt werden.
Lösen Sie den Gehrungs-Klemmhebel
(H, Fig 8) und bringen Sie den
Sägekopf in die gewünschte
Winkelstellung.
Fig 8
Klemmen Sie wieder fest.
7.4 Sägehub Einstellung
Die obere und untere Endlage des
Sägekopfes können an den
Schrauben (J, Fig 8) eingestellt
werden.
7.5 Sägeschutz Einstellung
Wenn sich der Sägekopf in der oberen
Endlage befindet muss der
Sägeschutz das Sägeblatt verdecken
(G, Fig 9).
Lösen Sie die Schrauben (D) um den
Sägeschutz (F) einzustellen.
Fig 9

8. Wartung und Inspektion

Allgemeine Hinweise
Vor Wartungs- Reinigungs- und
Reparaturarbeiten muss die Maschine
gegen Inbetriebnahme gesichert
werden.
Netzstecker ziehen!
Anschlüsse und Reparaturen der
elektrischen Ausrüstung dürfen nur
von einer Elektrofachkraft
durchgeführt werden.
Reinigen Sie die Maschine in
regelmäß igen Zeitabständen.
Schmieren Sie die Schraubstock-
Gewindespindel regelmäß ig mit Fett.
Alle Schutzeinrichtung nach erfolgter
Wartung, Reinigung und Reparatur
sofort wieder anbringen.
Beschädigte Schutzeinrichtungen
müssen sofort ersetzt werden.
Getriebeö l:
Ü berprüfen Sie regelmäß ig den
Ö lstand am Sichtfenster (bei
angehobenem Sägekopf, Fig 10).
Fig 10
Wechseln Sie das Getriebeöl jährlich
(bzw. alle 500 Betriebsstunden).
Entfernen Sie die Ö lablaß schraube
und entleeren Sie das Ö l vollständig.
