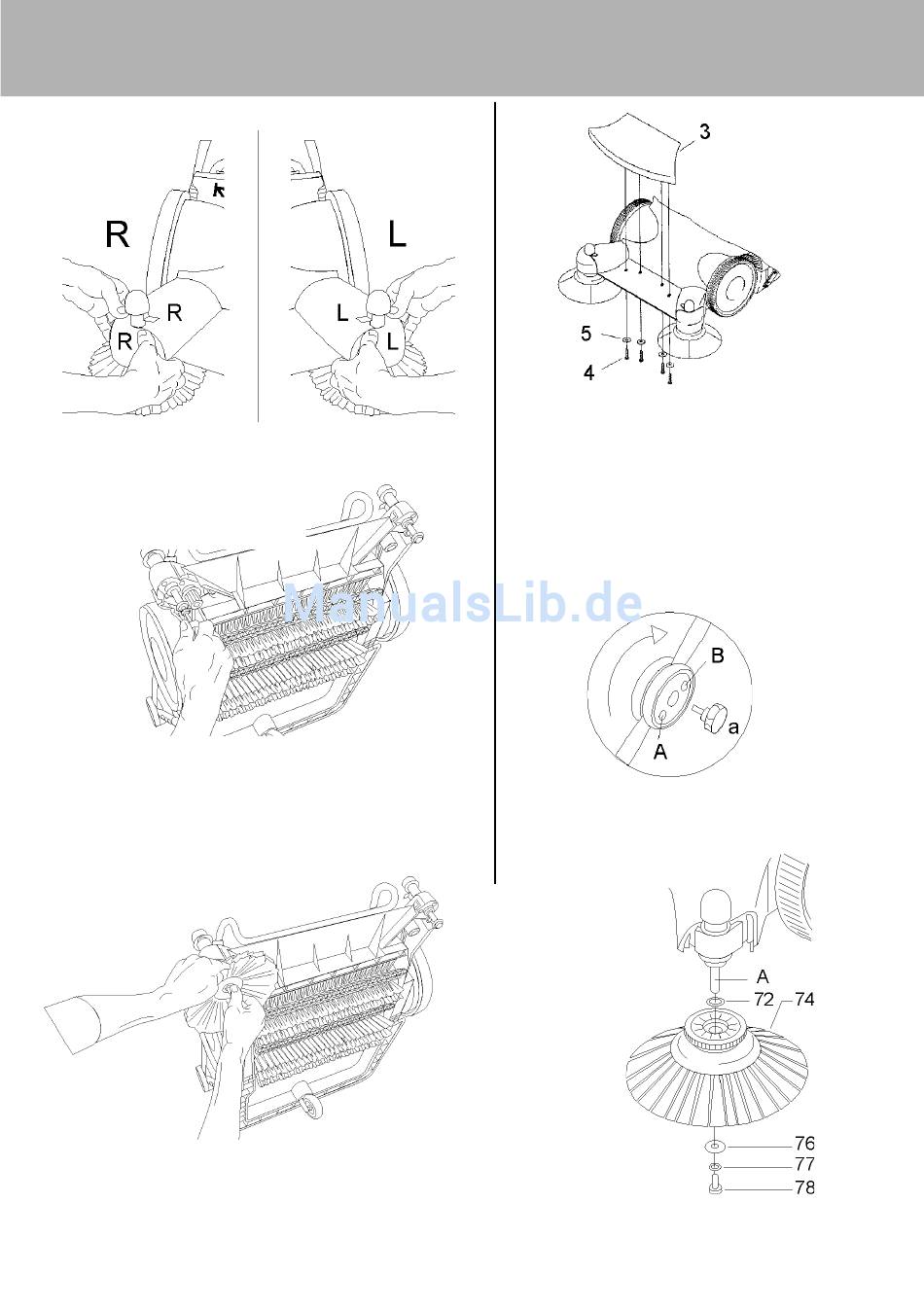

Montage für Seitenbesen und Fahrbügel
Nun drücken Sie von oben die Schutzkappen auf und
achten Sie dabei auf die eingeprägte Seitenrichtigkeit
(rechts und links).
Bügel zurückklappen auf die Maschine. Stellen Sie
nun die Universalkehrmaschine umgekehrt auf den
Boden und lösen Sie mit dem beiliegenden Schrau-
bendreher die Kopfschraube aus der Messingachse
der Zuführbürste.
Legen Sie zuerst die Scheibe Nr. 72 auf den Seitenbesen Nr. 74 über das
Kugellager und stecken Sie beides auf den Lagerbolzen A. Drehen Sie nun die Schraube mit der
Messingscheibe Nr. 76 und der Sicherungs-Scheibe Nr. 77 in den Bolzen.
4
Lösen Sie die vier Kunststoffschrauben (4) aus
der Unterseite des Staubspoilers (3) und legen
Sie die Schrauben mit den Unterlegscheiben
(5) auf den Boden.
Drücken Sie den Spoiler von oben auf das
Gehäuse. Drehen Sie nun die Schrauben mit
den Unterlegscheiben von unten durch die
Bohrungen im Gehäuse in den Spoiler.
Ziehen Sie die Schrauben mit dem beiliegen-
den Schraubendreher an.
Fixieren Sie den Schubbügel in der
Arbeitsstellung mit den mitgelieferten
Sterngriffschrauben (a) in
Loch (A).
