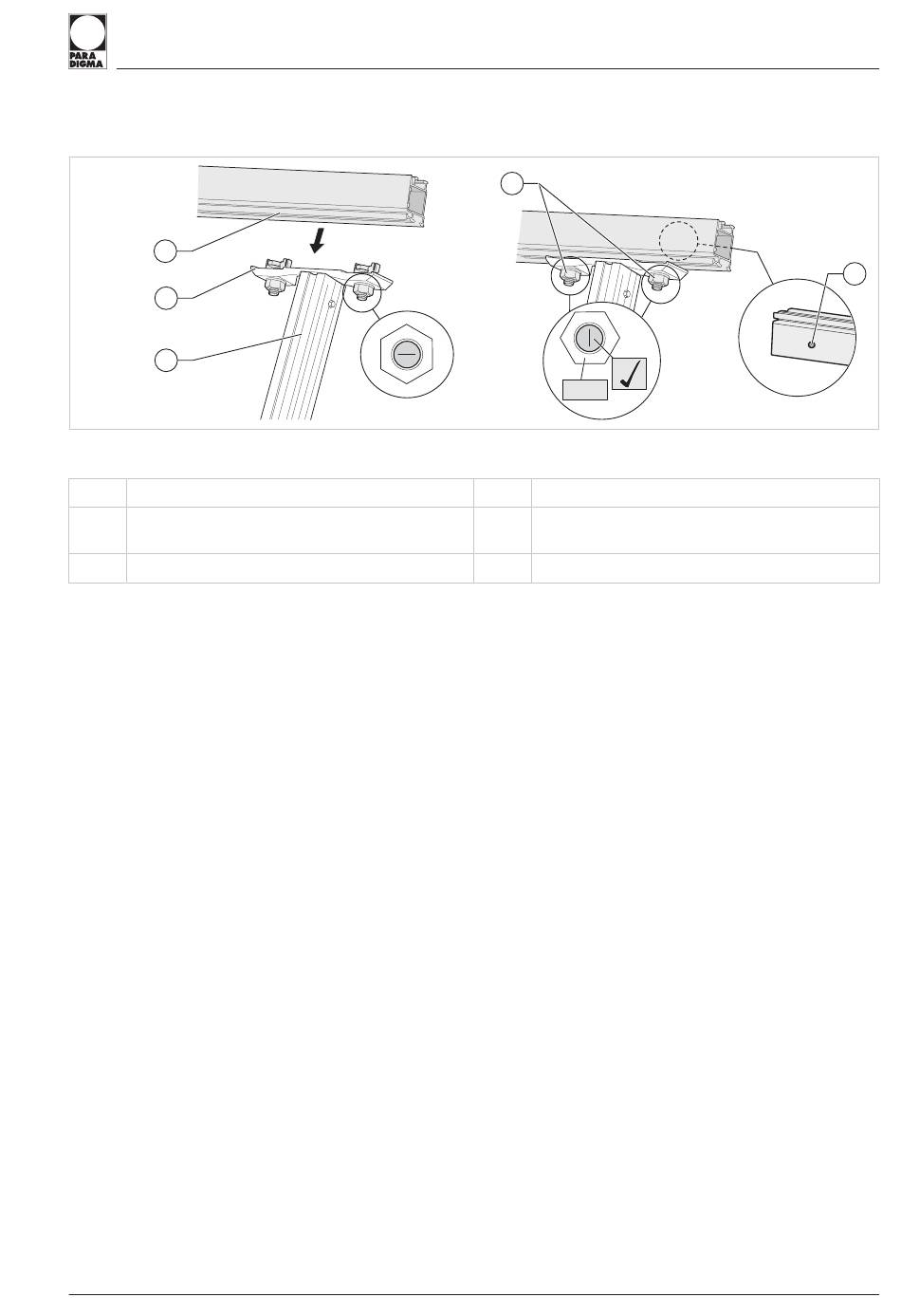

Horizontalschiene montieren
1 Vertikalschiene
2 Eckverbinder
3 Horizontalschiene
TH-2615 08/16 V 1.1
6.8 Horizontalschiene montieren
Um die Horizontalschiene zu montieren, gehen Sie wie folgt vor:
4
4 Hammerkopfschrauben
5 Bohrloch für Rastknöpfe der Klickverbinder (rücksei-
1. Eckverbinder (2) der Vertikalschiene (1) in die Aufnahme der Horizontalschiene
(3) stecken
Um die spätere Montage der Kollektoren zu erleichtern, sind die Haltekrallen
der oberen Horizonalschiene nach hinten gedreht.
Achten Sie darauf, dass sich die Bohrlöcher für die Rastknöpfe der Klickverbin-
der (5) auf der Rückseite befinden.
Achten Sie darauf, dass die Horizontalschiene mit den Vertikalschienen bündig
und eben abschließt.
2. Horizontalschiene ausrichten
Beachten Sie den maximalen Überstand, siehe Kapitel „Position der Dachha-
ken festlegen [21]".
3. die beiden Hammerkopfschrauben (4) des Eckverbinders mit 16 Nm anziehen
(Drehmomentschlüssel)
Die Hammerkopfschrauben sind richtig montiert, wenn der Schlitz am Ende
des Gewindes vertikal steht.
6.9 Horizontalschienen verbinden
Wenn mehrere Kollektoren in Reihe montiert werden, müssen die Montagesets an
den Horizontalschienen mit einem Verbindungsset verbunden werden.
16 Nm
tig)
6 Montage
5
