Vertikalschiene montieren

22
6.7 Vertikalschiene montieren
Um die Vertikalschiene zu montieren, gehen Sie wie folgt vor:
2

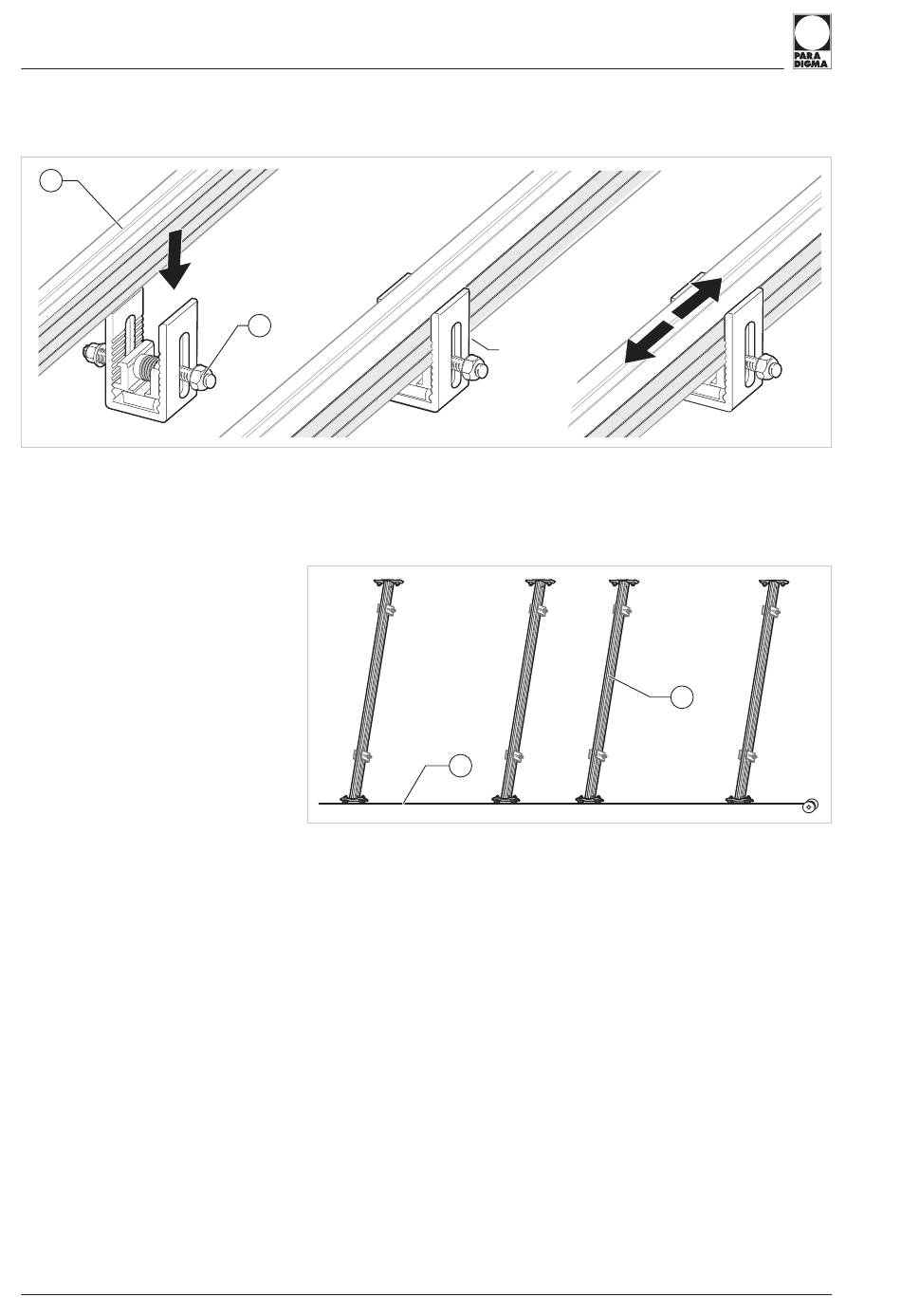

1. Vertikalschiene (1) in Multikopf (2) einlegen und ausrichten
2. Vertikalschiene herunterdrücken, bis die Vertikalschiene hörbar in den Multi-
kopf einrastet
Vertikalschienen ausrichten
3. alle Vertikalschienen (1) in einer Flucht ausrichten, z.B. mit einer Maurerschnur
(2)
Beachten Sie den maximalen Überstand der Vertikalschiene, siehe Kapitel „Po-
sition der Dachhaken festlegen [21]".
4. Schrauben der Multiköpfe mit 16 Nm anziehen
Multikopf und Vertikalschiene müssen fest verbunden sein.
click
2
1
