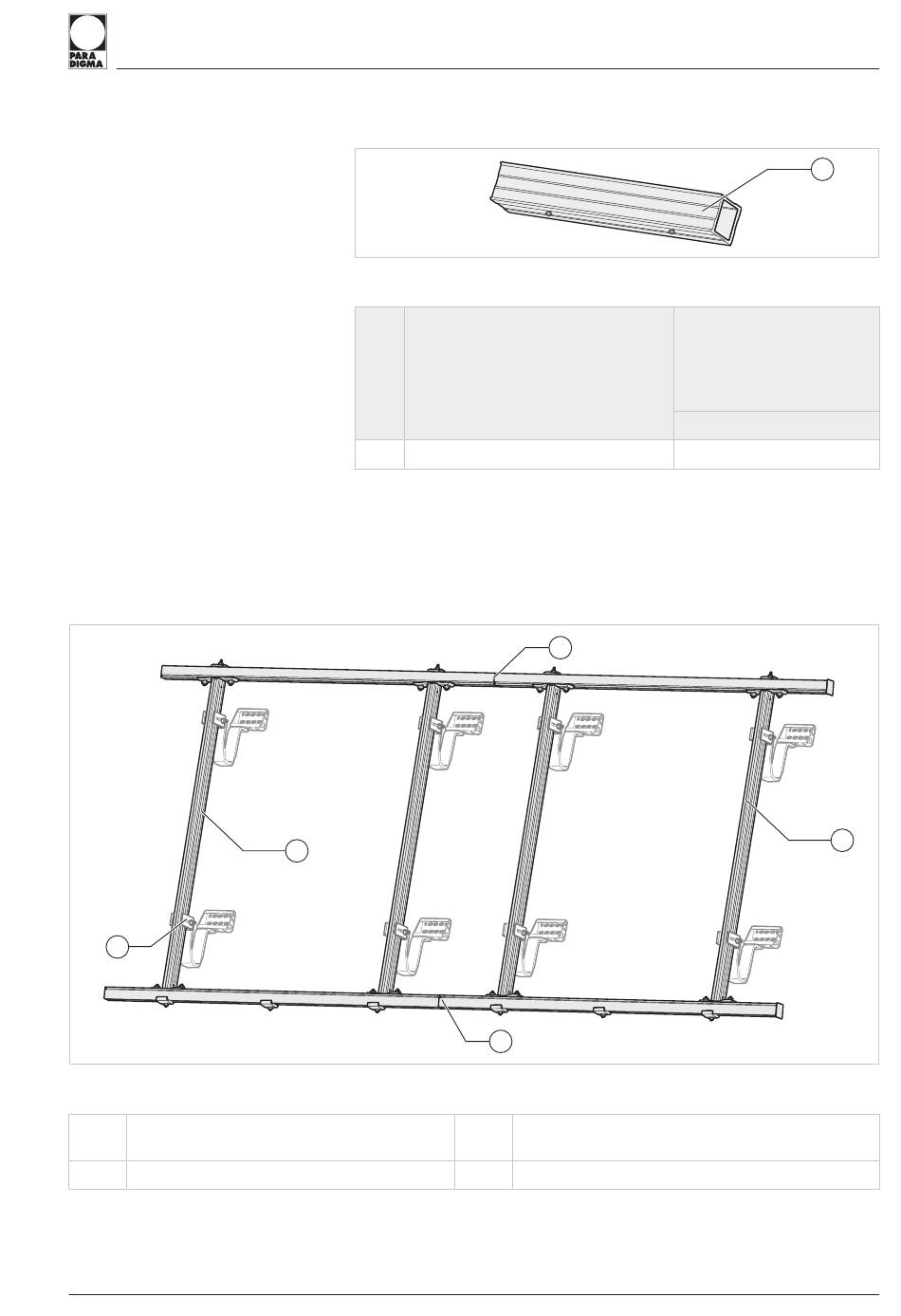

Montagebeispiel für 2 AQUA PLASMA 19/50: 2 Montagesets, 1 Verbindungsset
1 Montageset
2 Verbindungsset
TH-2615 08/16 V 1.1
5.1.4 Verbindungsset PLUS
Zum Lieferumfang gehört:
Lieferumfang Verbindungsset PLUS
Pos.
Bauteil
1
Klickverbinder für Horizontalschiene
5.2 Montagebeispiele
Montageset, Erweiterungsset und Lasterweiterung können je nach Bedarf unter-
schiedlich kombiniert werden.
Im Folgenden sind beispielhaft 3 Montagevarianten dargestellt.
Montage von 2 AQUA PLASMA 19/50
1
5 Lieferumfang und Montagebeispiele
2
2
3 Multikopf auf Dachhaken (hier dargestellt: Dachhaken
für Ziegeldächer)
1
AQUA PLASMA 15/40
AQUA PLASMA 19/50
STAR 15/39
STAR 19/49
Menge
2
1
15
