Inhaltszusammenfassung für Paradigma PLUS

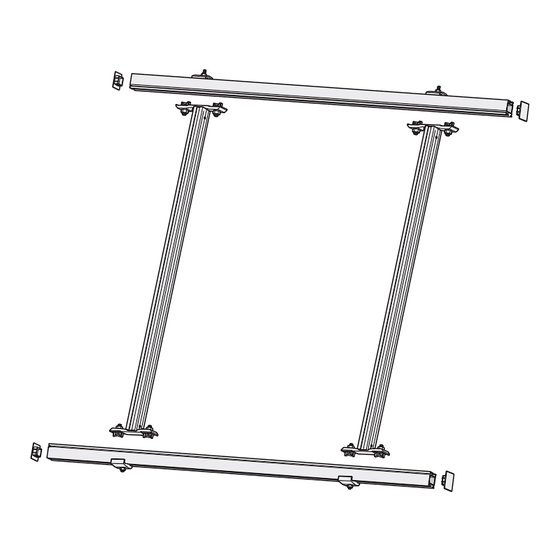

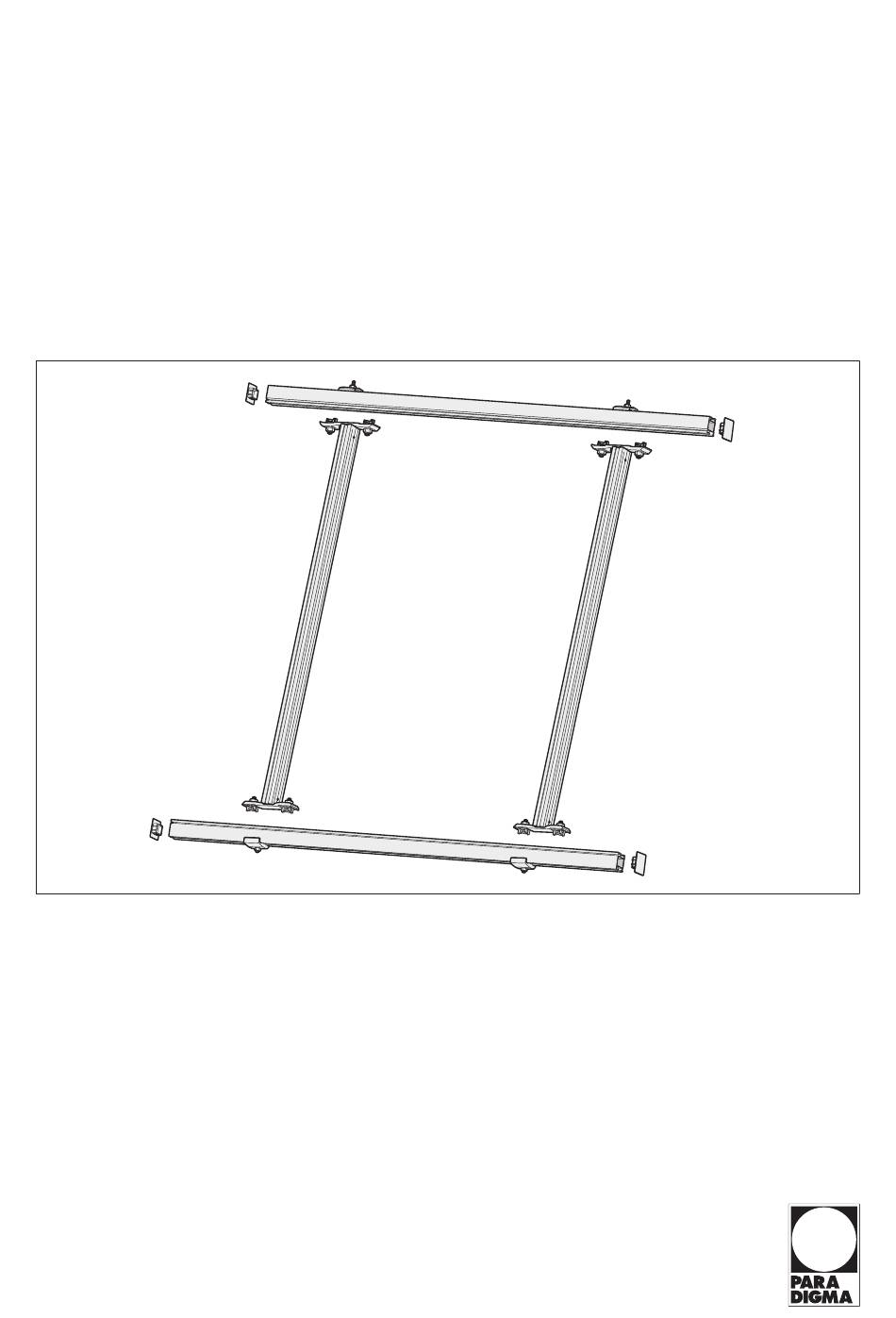

- Seite 1 Der Paradigma Vakuum-Röhrenkollektor Schienenset Aufdach PLUS Montageanleitung Für das Fachhandwerk V 1.1 TH-2615 08/16...
- Seite 2 Beschreibungen behält sich die Ritter Energie- und Umwelttechnik GmbH & Co. KG alle Eigentums- und Urheberrechte vor. Eine Vervielfältigung oder Weitergabe an Dritte ist ohne unsere vorherige schriftliche Erlaubnis nicht ge- stattet. PARADIGMA ist eine eingetragene Marke der Ritter Energie- und Umwelttechnik GmbH & Co. KG. Technische Änderungen vorbehalten.
- Seite 3 Nicht bestimmungsgemäße Verwendung 10 Funktionsbeschreibung 10 Lieferumfang und Montagebeispiele 11 Montage auf geneigten Dächern 11 5.1.1 Schienenset AD PLUS 12 5.1.2 Schienenset Erweiterung AD PLUS 13 5.1.3 Schienenset Lasterweiterung AD PLUS 14 5.1.4 Verbindungsset PLUS 15 Montagebeispiele 15 Montage 18 Informationen zum Arbeitsablauf 18...
- Seite 4 Inhaltsverzeichnis Gerät und Zubehöre entsorgen 27 Auswahltabellen 28 TH-2615 08/16 V 1.1...
- Seite 5 1.2 Zielgruppe der Anleitung Diese Anleitung richtet sich an den Fachhandwerker. 1.3 Gültigkeit der Anleitung Diese Anleitung ist gültig für das Schienenset Aufdach PLUS ab September 2015. 1.4 Zugehörige Unterlagen • Montageanleitung Schienenset Aufdach PLUS • Montageanleitung Zubehörset PLUS (Schieferdach, Wellplattendach, Biber- schwanzziegel bzw.
- Seite 6 2 Symbole und Darstellungsregeln 2 Symbole und Darstellungsregeln 2.1 Verwendete Symbole Folgende Symbole werden in der vorliegenden Anleitung verwendet: GEFAHR Lebensgefahr durch Stromschlag GEFAHR Warnhinweis mit Hinweis auf die Schwere der Gefahr 2.2 Darstellungsregeln In dieser Anleitung werden folgende Darstellungen verwendet: Format Beschreibung Text...
- Seite 7 3 Zu Ihrer Sicherheit 3 Zu Ihrer Sicherheit 3.1 Gefahren und Sicherheitsmaßnahmen Die Installation, Inbetriebnahme und Arbeiten am Gerät darf nur ein Fachhandwer- ker durchführen. ► Installieren Sie die gesamte Solaranlage nach den anerkannten Regeln der Technik. Gültige Arbeitsvorschriften einhalten ►...
- Seite 8 3 Zu Ihrer Sicherheit Bedeutung der Signalworte GEFAHR Unmittelbare Lebensgefahr oder Gefahr schwerer Körperver- letzung, wenn diese Gefährdung nicht vermieden wird. WARNUNG Mögliche Gefahr schwerer Körperverletzung, wenn diese Ge- fährdung nicht vermieden wird. VORSICHT Gefahr leichter Körperverletzung, wenn diese Gefährdung nicht vermieden wird.
- Seite 9 3 Zu Ihrer Sicherheit 3.4 Pflichten des Fachhandwerkers Um eine einwandfreie Funktion der Anlage zu gewährleisten, beachten Sie Folgen- des: ► Führen Sie alle Tätigkeiten in Übereinstimmung mit den geltenden Normen und Vorschriften aus. ► Weisen Sie den Betreiber in die Funktion und Bedienung der Anlage ein. ►...
- Seite 10 Dabei werden horizontale und vertikale Montageschienen mit Hilfe von Dachha- ken auf den Dachsparren verankert und die Kollektoren auf den Montageschienen fixiert. Das Schienenset Aufdach PLUS kann mit dem entsprechenden Zubehörset auf fol- genden Dacheindeckungen montiert werden: • Schiefer • Wellplatte oder Trapezblech •...
- Seite 11 Für die Montage auf geneigten Dächern stehen je nach Anzahl der Kollektoren un- terschiedliche Schienensets zur Verfügung: • Schienenset AD PLUS: Für die Montage eines einzelnen Kollektors bzw. als Basisset für Kollektorfelder • Schienenset Erweiterung AD PLUS: Für die Montage weiterer Kollektoren vom Typ AQUA PLASMA 15/27 und 19/34 bzw.
- Seite 12 5 Lieferumfang und Montagebeispiele 5.1.1 Schienenset AD PLUS ► Prüfen Sie den Lieferumfang auf Beschädigungen und auf Vollständigkeit. Zum Lieferumfang gehört: Lieferumfang Schienenset AD PLUS Pos. Bauteil AQUA PLASMA 15/27 AQUA PLASMA 15/40 AQUA PLASMA 19/34 AQUA PLASMA 19/50 STAR 15/26...
- Seite 13 5 Lieferumfang und Montagebeispiele 5.1.2 Schienenset Erweiterung AD PLUS Zum Lieferumfang gehört: Lieferumfang Schienenset Erweiterung AD PLUS Pos. Bauteil AQUA PLASMA 15/27 AQUA PLASMA 19/34 STAR 15/26 STAR 19/33 Menge Horizontalschiene oben Haltekralle oben (vormontiert) Eckverbinder der Vertikalschiene (vormontiert) Vertikalschiene...
- Seite 14 5 Lieferumfang und Montagebeispiele 5.1.3 Schienenset Lasterweiterung AD PLUS Zum Lieferumfang gehört: Lieferumfang Schienenset Lasterweiterung AD PLUS Pos. Bauteil AQUA PLASMA 15/27 AQUA PLASMA 15/40 AQUA PLASMA 19/34 AQUA PLASMA 19/50 STAR 15/26 STAR 15/39 STAR 19/33 STAR 19/49 Menge...
- Seite 15 5 Lieferumfang und Montagebeispiele 5.1.4 Verbindungsset PLUS Zum Lieferumfang gehört: Lieferumfang Verbindungsset PLUS Pos. Bauteil AQUA PLASMA 15/40 AQUA PLASMA 19/50 STAR 15/39 STAR 19/49 Menge Klickverbinder für Horizontalschiene 5.2 Montagebeispiele Montageset, Erweiterungsset und Lasterweiterung können je nach Bedarf unter- schiedlich kombiniert werden.
- Seite 16 5 Lieferumfang und Montagebeispiele Montage von 1 STAR 19/49 und 1 STAR 19/33 Montagebeispiel für 1 STAR 19/49 und 1 STAR 19/33: 1 Montageset, 1 Erweiterungsset 1 Montageset 3 Multikopf auf Dachhaken (hier dargestellt: Dachhaken für Ziegeldächer) 2 Erweiterungsset Montage von 2 AQUA PLASMA 15/40 bei besonders hohen Schnee- oder Windlasten Montagebeispiel für 2 AQUA PLASMA 15/40: 2 Montagesets, 1 Verbindungsset, stabilisiert mit 2 Lasterweiterungssets 1 Montageset...
- Seite 17 5 Lieferumfang und Montagebeispiele 2 Verbindungsset 4 Multikopf auf Dachhaken (hier dargestellt: Dachhaken für Ziegeldächer) TH-2615 08/16 V 1.1...
- Seite 18 • Schiefer • Ziegel mit Aufsparrendämmung Arbeitsschritte Folgende Arbeitsschritte sind für die Montage notwendig: Arbeitsschritt Seite Anordnung und Verschaltung der Paradigma Vakuum-Röhrenkollektoren festlegen (siehe zugehörige Montageanleitung) Lieferumfang prüfen [11] Platzbedarf des Kollektorfelds ermitteln [19] Position und Abstände der Dachhaken beachten [21] Multiköpfe und Dachhaken montieren und ausrichten (siehe Montagean-...
- Seite 19 6 Montage 6.3 Werkzeugübersicht Für die Montage des Schienensets benötigen Sie folgendes Werkzeug: • Drehmoment-Schlüssel SW 15 • Schraubenschlüssel SW 15 • Maurerschnur oder Setzlatte • Meterstab Für die Montage der Dachhaken benötigen Sie ggf. weitere Werkzeuge. Die Werk- zeugliste finden Sie in der zugehörigen Anleitung. 6.4 Bedingungen für die Montage 6.4.1 Montagewinkel Montieren Sie das Montageset wenn möglich mit einer Neigung von mindestens...
- Seite 20 6 Montage Anzahl Kollektoren nebeneinander AP 19/50 2,43 m 4,87 m 7,30 m STAR 19/49 Maß B Anzahl Kollektoren AQUA PLASMA (AP) übereinander AP 15/27 1,64 m 3,43 m 5,22 m 7,00 m 8,81m 10,60 m AP 15/40 1,64 m 3,43 m 5,22 m 7,00 m...
- Seite 21 Bevor Sie die Schienensets montieren, müssen Sie die Dachhaken montieren. Die Dachhaken sind abhängig von der Dacheindeckung. ► Sie müssen geeignete Dachhaken montieren. ► Beachten Sie die zugehörige Anleitung. Die Montage der Dachhaken finden Sie in der Montageanleitung Zubehörset PLUS Hinweis (Ziegel, Schieferdach, Wellplattendach, Biberschwanzziegel bzw. Aufsparrendäm- mung).
- Seite 22 6 Montage 6.7 Vertikalschiene montieren Um die Vertikalschiene zu montieren, gehen Sie wie folgt vor: click Vertikalschiene montieren 1. Vertikalschiene (1) in Multikopf (2) einlegen und ausrichten 2. Vertikalschiene herunterdrücken, bis die Vertikalschiene hörbar in den Multi- kopf einrastet Vertikalschienen ausrichten 3.
- Seite 23 6 Montage 6.8 Horizontalschiene montieren Um die Horizontalschiene zu montieren, gehen Sie wie folgt vor: 16 Nm Horizontalschiene montieren 1 Vertikalschiene 4 Hammerkopfschrauben 2 Eckverbinder 5 Bohrloch für Rastknöpfe der Klickverbinder (rücksei- tig) 3 Horizontalschiene 1. Eckverbinder (2) der Vertikalschiene (1) in die Aufnahme der Horizontalschiene (3) stecken Um die spätere Montage der Kollektoren zu erleichtern, sind die Haltekrallen der oberen Horizonalschiene nach hinten gedreht.
- Seite 24 6 Montage Um die Horizontalschienen zu verbinden, gehen Sie wie folgt vor: click click Horizontalschiene verbinden 1. Klickverbinder (1) in Horizontalschiene (2) einschieben bis der Rastknopf hör- bar auf der Rückseite einrastet 2. zweite Horizontalschiene über Klickverbinder schieben bis der Rastknopf hör- bar einrastet 6.10 Endkappe montieren Endkappe montieren...
- Seite 25 7 Checkliste 7 Checkliste ► Prüfen Sie, ob alle in der Tabelle aufgeführten Arbeitsschritte durchgeführt wurden. Arbeitsschritt Seite erledigt Lieferumfang geprüft [11] Platzbedarf des Kollektorfelds ermittelt [19] Position und Abstände der Dachhaken beachtet [21] Dachhaken montiert siehe Montageanleitung Zubehörset Dachhaken Multiköpfe montiert und nivelliert siehe Montageanleitung Zubehörset Dachhaken Vertikalschienen montiert...
- Seite 26 8 Wartung 8 Wartung Eine regelmäßige Wartung des Geräts verlängert die Lebensdauer. Die Betriebssi- cherheit wird erhöht. Wartungsvertrag abschließen Der Betreiber einer Heizungsanlage ist verpflichtet, die Anlage instand zu halten und regelmäßig warten zu lassen. Wir empfehlen den Abschluss eines Wartungs- vertrags zwischen Fachhandwerk und Betreiber der Heizungsanlage.
- Seite 27 9 Entsorgung 9 Entsorgung Das Gerät sowie die Zubehöre und die Transportverpackungen bestehen zum größten Teil aus recyclingfähigen Rohstoffen. Sie können das Gerät, die Zubehöre und die Transportverpackungen über Sammel- stellen entsorgen. ► Beachten Sie die geltenden nationalen Vorschriften. 9.1 Verpackung entsorgen Die Entsorgung der Transportverpackungen übernimmt der Fachhandwerker, der das Gerät installiert hat.
- Seite 28 Die Tabellen sind auf der Homepage des DIBT unter www.dibt.de unter dem Link "Technische Baubestimmungen" zu finden. Das erforderliche Montageset mit Zubehör für Ihre Installation entnehmen Sie den Auswahltabellen. Die Auswahltabellen finden Sie in der Montageanleitung Zube- hörset PLUS der Dachhaken. TH-2615 08/16 V 1.1...
- Seite 32 Paradigma Deutschland GmbH Kuchenäcker 2 72135 Dettenhausen Tel.: 07157 5359-1200 Fax: 07157 5359-1209 info@paradigma.de www.paradigma.de...
