AQUA PLASMA (AP)
TH-2615 08/16 V 1.1
6.3 Werkzeugübersicht
Für die Montage des Schienensets benötigen Sie folgendes Werkzeug:
• Drehmoment-Schlüssel SW 15
• Schraubenschlüssel SW 15
• Maurerschnur oder Setzlatte
• Meterstab
Für die Montage der Dachhaken benötigen Sie ggf. weitere Werkzeuge. Die Werk-
zeugliste finden Sie in der zugehörigen Anleitung.
6.4 Bedingungen für die Montage

6.4.1 Montagewinkel

Montieren Sie das Montageset wenn möglich mit einer Neigung von mindestens
15°.
Bei einem Montagewinkel < 15° ist die Selbstreinigung des Kollektors nicht mehr
gegeben und der Kollektor muss bei Bedarf von Hand gereinigt werden.

6.4.2 Ausrichtung

Richten Sie das Montageset möglichst nach Süden aus.
Vermeiden Sie Verschattungen.

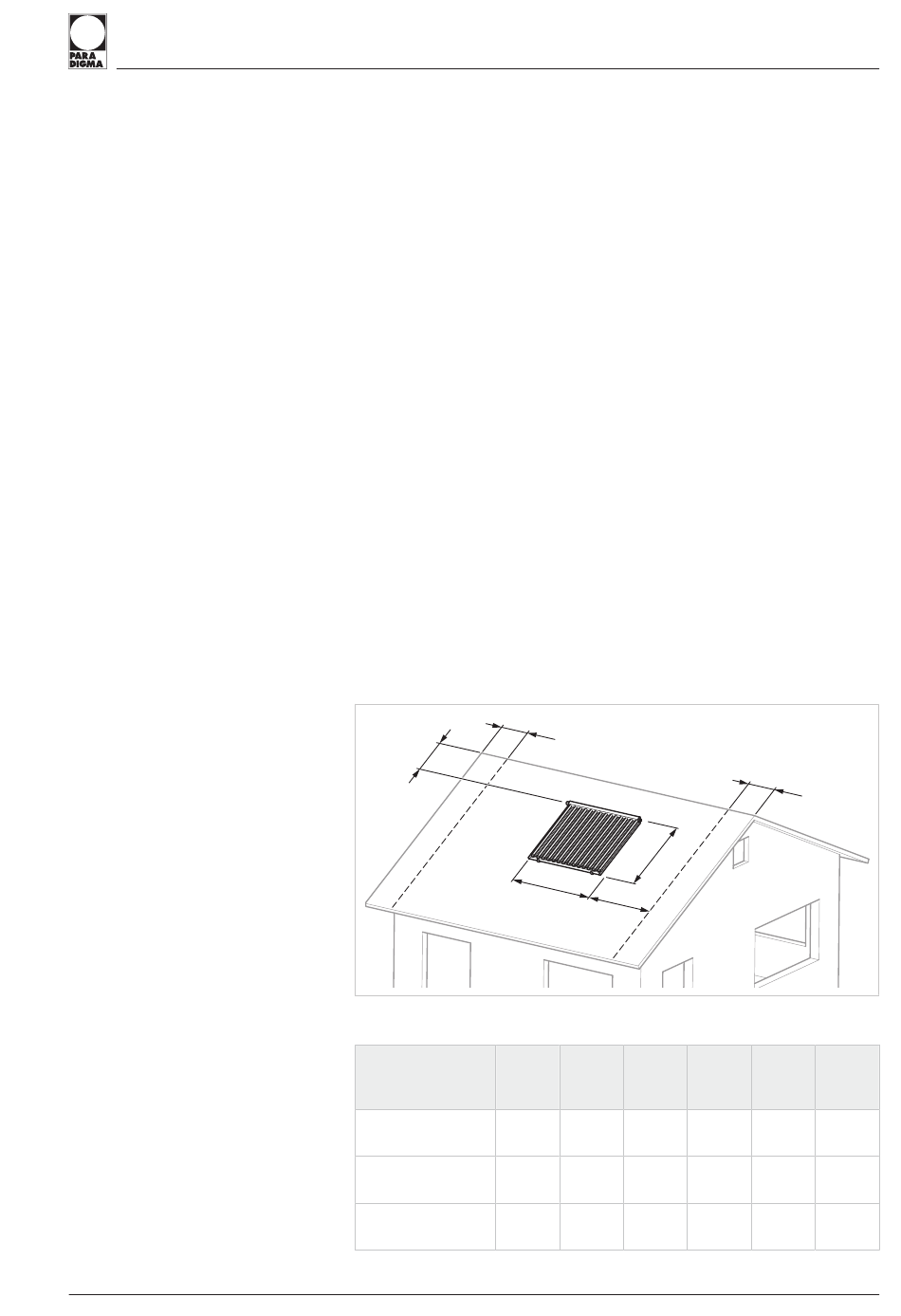

6.5 Platzbedarf Kollektorfeld

Berücksichtigen Sie die Vorgaben zur Verschaltung der Kollektoren in der Monta-
geanleitung des Kollektors.
Halten Sie ausreichend Abstand zur Dachbegrenzung ein. Die erforderlichen Ab-
stände entnehmen Sie den nachfolgenden Tabellen.
D
Platzbedarf Kollektorfeld
Maß A
Anzahl
Kollektoren
nebeneinander
STAR
AP 15/27
STAR 15/26
AP 19/34
STAR 19/33
AP 15/40
STAR 15/39
C
B
A
E
1 2 3
1,63 m 3,26 m 4,89 m
1,63 m 3,26 m 4,89 m
2,43 m 4,87 m 7,30 m
6 Montage
C
4 5 6
6,53 m 8,16 m 9,79 m
6,53 m 8,16 m --
9,75 m -- --
19
