Digitales Nockenschaltwerk
CamCon DC60/61 - Typ "L"
5.6. Die Option Programmwechsel
Bei einem CamCon 61/71 mit 2 oder mehr Achsen ist es möglich, die Programme in allen Achsen
gleichzeitig zu wechseln. Hierfür wird der DIP-Schalter Nr.8 (oder Lötbrückenfeld Nr. 8) eingesetzt. Ist
dieser auf OFF (mit Lötbrückenfeld auf ON) geschaltet, so wird das Programm in dieser Achse gewechselt,
wenn in einer anderen Achse über die Tastatur ein Programmwechsel durchgeführt wird.
Diese Option steht nur zur Verfügung, wenn alle Komponenten des CamCon 61/71 mit einer Software ab
dem Datum 5.2.1993 ausgerüstet sind !
Sollte die Übertragung durch die serielle Schnittstelle nicht funktioniert haben, so wird nach einer Sekunde
ein "P-ERR" angezeigt und die Achse geht in Störung (alle Ausgänge aus).

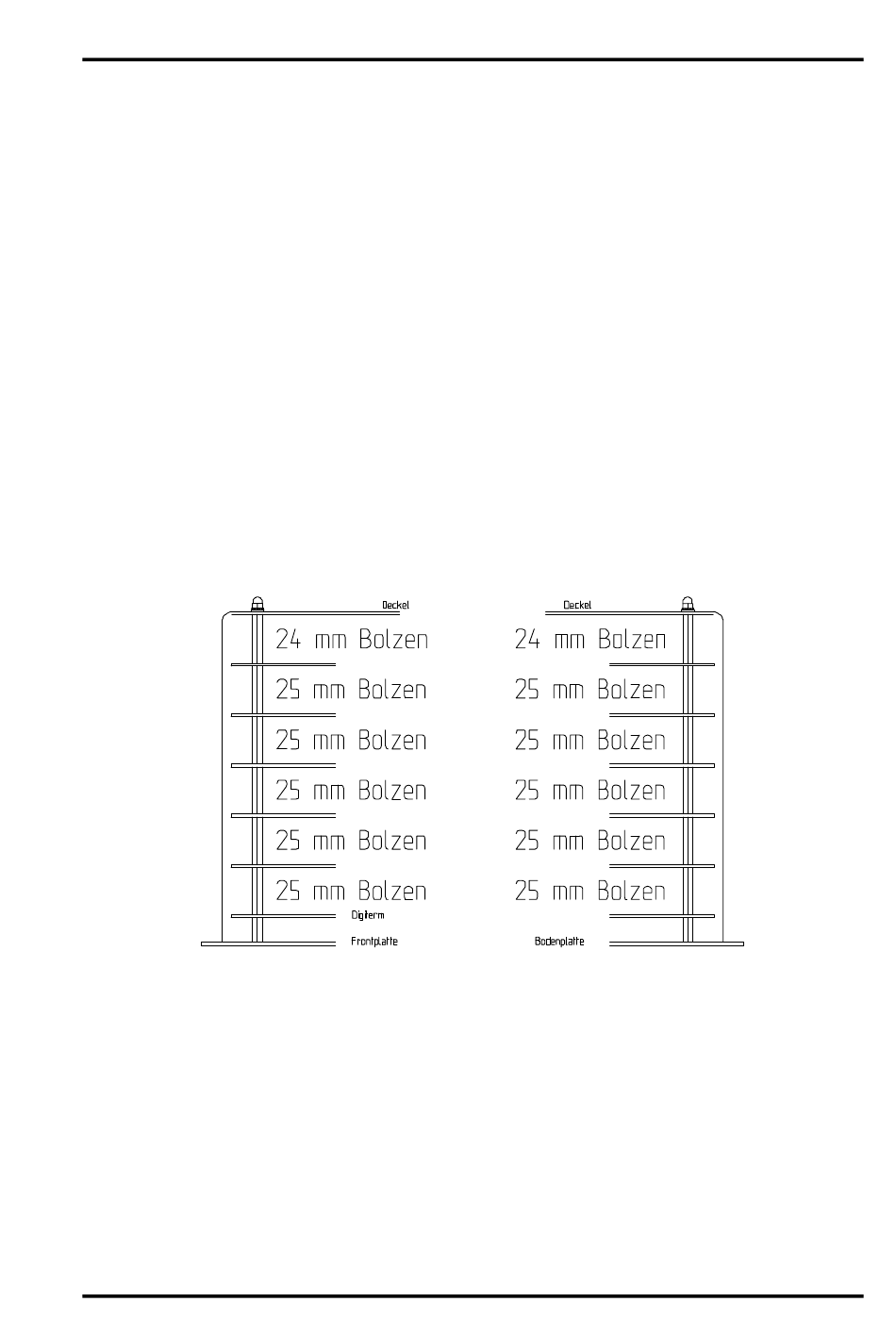

5.7. Zerlegen des Mehrachsgerätes
-
Alle Stecker aus dem Gerät entfernen
-
Deckel des Gerätes durch Lösen der Hutmuttern öffnen
-
die oberen Abstandsbolzen entfernen (M4 x 24 mm)
-
die neuen Bolzen leicht festschrauben (M4 x 25 mm)
-
die neue Platine einsetzen
-
den neuen Gehäusering einsetzen
-
wird noch eine Achse benötigt, müssen die Einbauschritte wie oben wiederholt werden
-
nun die alten Abstandsbolzen (M4 x 24 mm) wieder festschrauben
-
den Deckel wieder aufsetzen und mit den U-Schrauben, Zahnscheiben und Hutmuttern wieder
befestigen.
Seite: 14
CamCon 61
UNIT oder Achse 5
UNIT oder ACHSE 4
UNIT oder ACHSE 3
UNIT oder ACHSE 2
UNIT odere ACHSE 1
Automationsanlagen GmbH
CamCon 71
UNIT oder ACHSE 6
UNIT oder ACHSE 5
UNIT oder ACHSE 4
UNIT oder ACHSE 3
UNIT oder ACHSE 2
UNIT oder ACHSE 1
Digitronic
Ausgabe: Apr. 00
