Digitronic
Digitales Nockenschaltwerk
Automationsanlagen GmbH
CamCon DC60/61 - Typ "L"
5. Mehrachssysteme
Bei Mehrachssystemen können bis zu 64 Einzelgeräte miteinander vernetzt werden. Die Vorteile sind:
* Programmierung über nur ein Programmiergerät
* niedrigere Kosten (pro Achse)
* einfache Bedienung und Handhabung
* geringer Platzbedarf
Die Programmierung muß für jede Achse getrennt durchgeführt werden.
Die Abbildungen zeigen den Aufbau eines 2-Achs- und 3-Achssystems, an dem 2 bzw. 3 (auch unter-
schiedliche) Absolutwinkelcodierer angeschlossen werden können. Die Verdrahtung der seriellen
Schnittstelle ist von Haus aus fertig (siehe Abbildung) und braucht nicht mehr geändert werden. Bei dem
Einbau sollte auf die Einbautiefe geachtet werden.

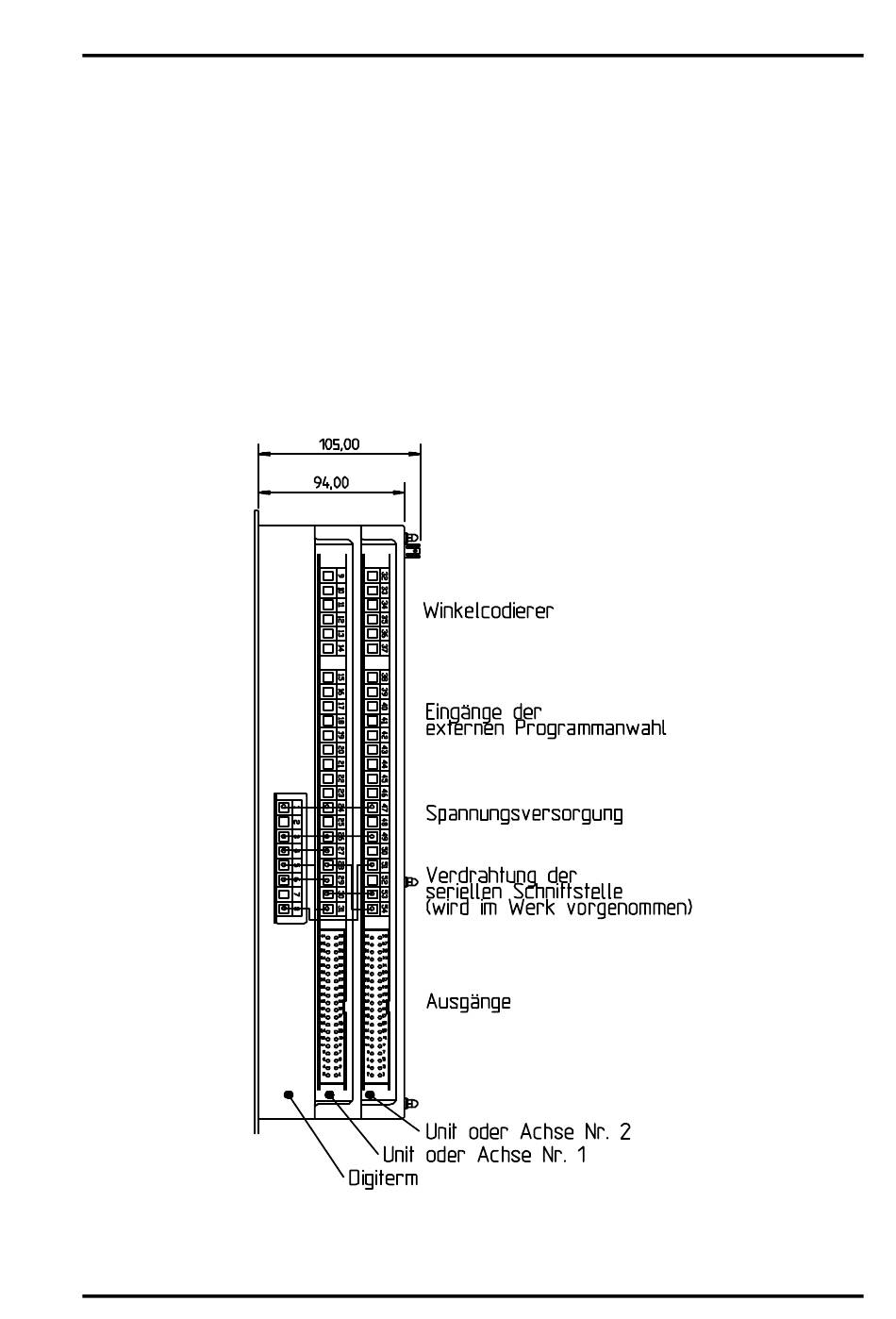

5.1. Aufbau eines 2-Achssystems
Ausgabe: Apr. 00
Seite: 11
