5.3. Umbau von Mehrachsgeräten
Soll ein Mehrachsgerät von einer Achse auf 2, 3 oder 4 Achsen erweitert werden, so müssen folgende
Schritte unternommen werden.
5.4. Bestellen der Erweiterungsachse
Die Bestellbezeichnung sieht folgendermaßen aus: "DC71 / Typ / Achsen-Nummer"
Beispiel: "DC71 / I / 3"
In dieser Bezeichnung bedeuten die einzelnen Angaben:
DC -
CamCon
71 -
Erweiterungsachse
/ I
-
Inkremental-Dateneingang
/ 3 -
Achsnummer 3
Angegeben werden müssen der Typ der Platine und die Nummer der Achse (siehe Bestellschlüssel). Dies
dient zum Bezeichnen der Klemmen und zum Einstellen der Unit-Nr.
Zur Ausrüstung gehören außerdem:
-
die Platine
-
Aufkleber für die Klemmennummern (wenn keine Achsnummer angegeben wird, werden die
Klemmen ohne Nummer ausgeliefert)
-
der zusätzliche Gehäusering
-
5 Stück Abstandbolzen M4 x 25mm
5.5. Einstellen der Platine auf die Achsen-Nummer

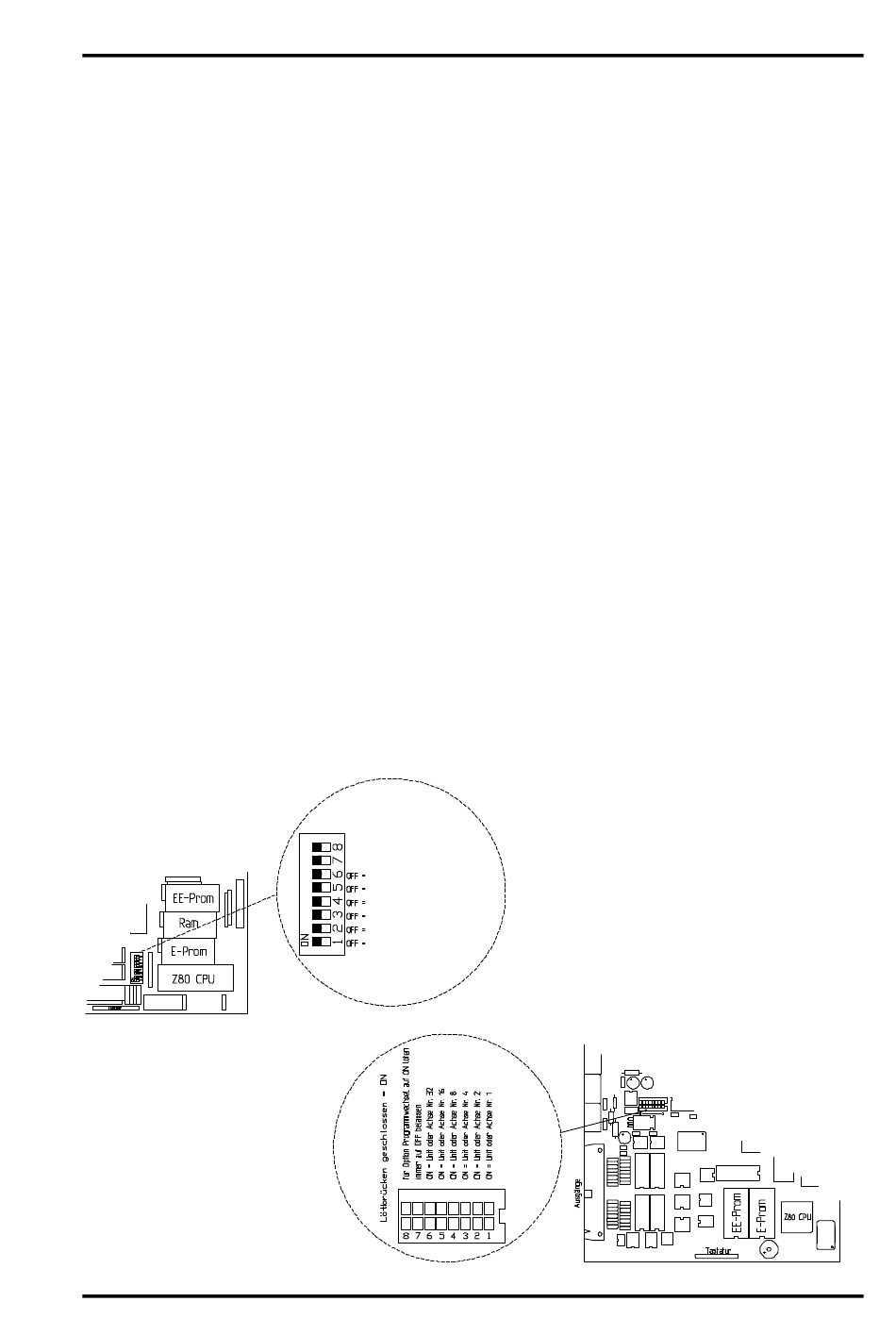

Auf den Platinen der CamCon 61/71 - Serie befindet sich ein 8poliger DIP-Schalter oder ein 8fach
Lötbrückenfeld, mit dem die Nummer der Achse eingestellt werden kann. Die erste Achse im Gerät trägt die
Nummer 1, die zweite Achse trägt die Nummer 2 usw. Es dürfen keine Achsen mit der gleichen Nummer in
einem Gerät vorhanden sein ! ! ! Durch das Verbinden der Achsmodule über die serielle Schnittstelle und
das Einstellen der Unit-Nr. kann das Programmiergerät für das Mehrachssystem (DIGITERM/DIGIPROG)
die Achsen unterscheiden.
alte Generation
Ausgabe: Apr. 00
für option Programmwechsel auf OFF einstellen
immer auf ON einstellen
UNIT oder ACHSE 32
UNIT oder ACHSE 16
UNIT oder ACHSE 8
UNIT oder ACHSE 4
UNIT oder ACHSE 2
UNIT oder ACHSE 1
Digitales Nockenschaltwerk
CamCon DC60/61 - Typ "L"
Bei Geräten der neueren Generation wird
anstatt des 8poligen DIP-Schalters ein 8fach
Lötbrückenfeld zur Einstellung der Unitnummer
verwendet. Hierbei werden die gewünschte
Lötbrücke mit einem Lötkolben geschlossen,
die nach der unten Dargestellten Zeichnung auf
ON gestellt sein müssen. Im Gegensatz zur
Version
mit
DIP-Schalter
Funktionen invertiert.
neue Generation
sind
hier
die
